КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-6.8-77 |
|
|
Разработана конструкторско-технологическим институтом Минпромстроя СССР* Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
|
УКЛАДКА РИГЕЛЕЙ С ПОМОЩЬЮ ГРУППОВОГО КОНДУКТОРА |
|
|
|
Входит в комплект карт ККТ-4.1-1 Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04 |
||
|
Взамен КТ-4.1-6.8-73 |
|
* 300600, г. Тула, проспект Ленина, 108.
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ
1.1. Карта предназначена для организации труда рабочих при укладке ригелей массой до 3 т с помощью группового кондуктора.
1.2. Показатели производительности труда
|
|
По карте |
По ЕНиР |
|
Выработка на 1 чел.-день, ригелей |
10,4 |
5,0 |
|
Затраты труда на один ригель, чел.-ч |
0,77 |
2,10 |
1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет применения группового кондуктора, а также сокращения численного состава звена монтажников по сравнению с нормами ЕНиР на два человека.
Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. До начала работ необходимо: выверить колонны; замонолитить стыки колонн с фундаментами (прочность бетона в стыках должна быть не менее 70 % проектной); закончить все работы по монтажу конструкций, расположенных ниже уровня монтируемого перекрытия; доставить в зону монтажа ригели и уложить их на подкладки; подготовить ригели к монтажу (очистить от грязи, снега и наледи, проверить их размеры и соответствие закладных деталей проекту); установить групповой кондуктор; доставить на рабочее место инструменты и приспособления.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV " (М2) - 1
монтажник конструкций II " (М3) - 1
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
|
Строп двухветвевой грузоподъемностью 4 т, длина ветвей 4 м |
РЧ-508-72, ЦНИИОМТП* |
1 |
|
Кондуктор групповой |
Чертеж Р3104-10/1-00-00 треста Оргтехстрой Главприокскстроя** |
1 |
|
Кондуктор для временного крепления и выверки ригеля |
Чертеж ТС-054 треста Оргтехстрой Главзапстроя*** |
2 |
|
Рулетка |
РС-20, ГОСТ 7502-69 |
1 |
|
Метр стальной складной |
ГОСТ 7253-54 |
2 |
|
Молоток-зубило |
ГОСТ 11042-72 |
3 |
|
Лом монтажный |
ГОСТ 1405-72 |
2 |
|
Ящик с инструментами |
- |
3 |
* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.
** 300600, г. Тула, ул. Свободы, 38.
*** Ленинград-Центр, ул. Герцена, 31.
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Операции по укладке ригеля выполняют в следующем порядке: подготовляют, стропят и подают ригель к месту установки; подготовляют место укладки ригеля и укладывают его; крепят ригель при помощи кондуктора; расстроповывают ригель и рихтуют его в проектное положение.
4.2. Временное крепление ригеля снимают после закрепления его электросваркой, которую выполняет звено электросварщиков, входящее в состав бригады монтажников.
4.3. Организация рабочего места

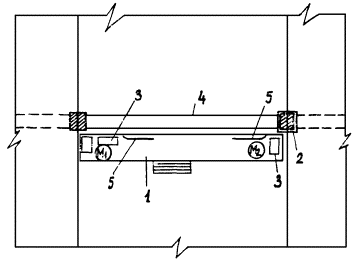

1 - групповой кондуктор; 2 - кондуктор для временного крепления ригеля; 3 - ящики с инструментами; 4 - место укладки ригеля; 5 - ломы

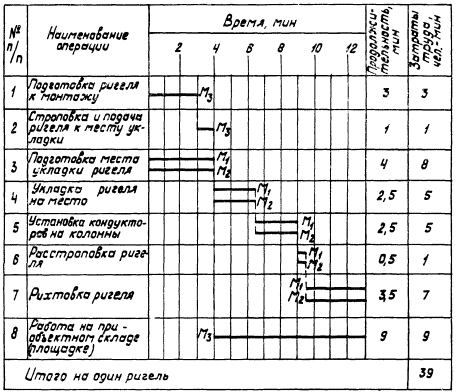

4.4. График трудового процесса
4.5. Описание операций
|
№ по графику |
Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда |
|
1 |
2 |
|
1, 2 |
ПОДГОТОВКА РИГЕЛЯ К МОНТАЖУ; СТРОПОВКА И ПОДАЧА РИГЕЛЯ К МЕСТУ УКЛАДКИ; 4 мин; М3; молоток-зубило, лом, метр, строп Монтажник М3 осматривает ригель, ломом проверяет прочность монтажных петель, молотком-зубилом сбивает наплывы бетона с закладных деталей и с помощью метра наносит осевые риски на оба конца ригеля. Монтажник М3 принимает поданный машинистом крана строп, цепляет его крюки за монтажные петли ригеля и подает команду машинисту крана поднять и переместить ригель к месту укладки
|
|
3, 4 |
ПОДГОТОВКА МЕСТА УКЛАДКИ РИГЕЛЯ; УКЛАДКА РИГЕЛЯ; 6,5 мин; М1, М2; групповой кондуктор, строп, молотки-зубила, метр Монтажники М1 и М2, стоя на площадке группового кондуктора, молотками-зубилами очищают опорную часть консолей колонн от наплывов бетона. Затем при помощи метра и грифеля они наносят осевые риски на боковые грани колонн. После чего они принимают ригель на расстоянии 30 см от опорных консолей колонн и ориентируют его над местом укладки. По сигналу монтажника М1 машинист крана медленно опускает ригель, а монтажники направляют его так, чтобы риски на торцах ригеля и колонн совместились
|
|
5 |
УСТАНОВКА КОНДУКТОРОВ НА КОЛОННЫ; 2,5 мин; М1, М2; строп, групповой кондуктор, кондукторы для временного крепления ригеля Монтажники М1 и М2, находясь на площадке группового кондуктора, устанавливают на обе колонны по кондуктору для временного крепления ригеля, после чего при натянутом стропе крепят ригель стяжными винтами кондукторов
|
|
6 |
РАССТРОПОВКА РИГЕЛЯ; 0,5 мин; М1, М2; строп, групповой кондуктор, кондукторы для временного крепления ригеля Убедившись в надежности временного крепления ригеля кондукторами, монтажник М1 подает команду машинисту крана ослабить натяжение стропа, после чего вместе с монтажником М2 расстроповывает ригель |
|
7 |
РИХТОВКА РИГЕЛЯ; 3,5 мин; М1, М2; групповой кондуктор, кондукторы для временного крепления ригеля, ломы Монтажники М1 и М2, оперируя двумя упорными винтами кондукторов, рихтуют ригель в проектное положение по осевым рискам на колоннах и ригеле
|
* На один ригель.
