КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-7.18-77 |
|
|
Разработана конструкторско-технологическим институтом Минпромстроя СССР* Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
|
УКЛАДКА СВЯЗНЫХ (РАСПОРНЫХ) ПАНЕЛЕЙ ПЕРЕКРЫТИЯ |
|
|
|
Входит в комплект карт ККТ-4.1-1 Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04 |
||
|
Взамен КТ-4.1-7.18-73 |
|
* 300600, г. Тула, проспект Ленина, 108.
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ
1.1. Карта предназначена для организации труда рабочих при укладке связных (распорных) панелей перекрытия площадью до 10 м2.
1.2. Показатели производительности труда
|
|
По карте |
По ЕНиР |
|
Выработка на 1 чел.-день, панелей |
11,4 |
10,5 |
|
Затраты труда на одну панель, чел.-ч |
0,70 |
0,76 |
Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).
1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет чёткой организации труда в звене.
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. До начала работ необходимо: смонтировать и закрепить все конструкции нижележащих этажей и ригели данного этажа; доставить в зону монтажа и расположить на рабочем месте в порядке, исключающем лишние движения работающих, монтажные приспособления, инструменты и инвентарь.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV " (М2) - 1
монтажник конструкций II " (М3) - 1
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
|
1 |
2 |
3 |
|
Строп четырехветвевой грузоподъемностью 4 т, длина ветвей 4 м |
РЧ-508-72 ЦНИИСМТП* |
1 |
|
Площадка монтажная |
Чертеж 2577.000.000 треста Мосоргстрой** |
2 |
|
Шаблон универсальный |
- |
3 |
|
Ящик для раствора объемом 0,35 м3 |
РЧ-72-209-001 ГОСИНТИ*** |
1 |
|
Ящик для инструментов |
- |
1 |
|
Лом монтажный |
ГОСТ 1405-72 |
2 |
|
Молоток-зубило |
ГОСТ 11042-72 |
2 |
|
Метр стальной складной |
ГОСТ 7253-54 |
2 |
|
Лопата |
ГОСТ 3620-63 |
2 |
|
Кельма |
ГОСТ 9533-71 |
2 |
|
Ведро |
- |
2 |
|
Уровень строительный |
УС2-700, ГОСТ 9416-67 |
1 |
* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.
** 113095, Москва, Ж-95, ул. Б. Полянка, 51а.
*** Москва-Центр, проезд Серова, 5.
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Операции по укладке связной панели перекрытия выполняют в следующем порядке: подготовляют панель к укладке; размечают место укладки панели и устраивают растворную постель; подают, укладывают и выверяют панель; расстроповывают ее.

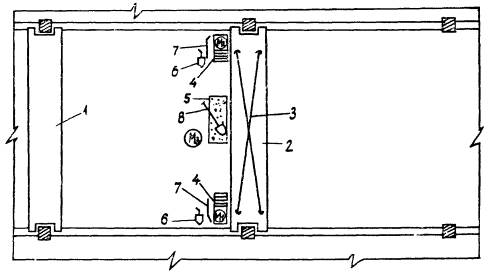

4.2. Организация рабочего места
1 - уложенная панель; 2 - укладываемая панель; 3 - строп; 4 - монтажные площадки; 5 - ящик с раствором; 6 - кельмы; 7 - ломы; 8 - лопата

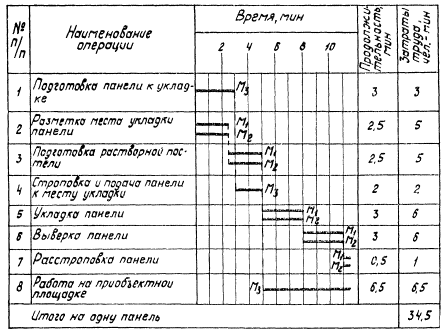

4.3. График трудового процесса
4.4. Описание операций
|
№ по графику |
Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда |
|
1 |
2 |
|
1 |
ПОДГОТОВКА ПАНЕЛИ К УКЛАДКЕ; 3 мин; М3; универсальный шаблон Монтажник М3 проверяет правильность расположения закладных деталей и целостность монтажных петель. Затем с помощью универсального шаблона и грифеля он наносит риски с двух торцов панели
|
|
2 |
РАЗМЕТКА МЕСТА УКЛАДКИ ПАНЕЛИ; 2,5 мин; М1, М2; метры, монтажные площадки Монтажники М1 и М2 раскладывают инструменты и приспособления в соответствии со схемой организации рабочего места. Затем монтажник М1 на одной колонне, а монтажник М2 на другой с помощью метра и грифеля размечают места установки панели, нанося осевые риски
|
|
3 |
ПОДГОТОВКА РАСТВОРНОЙ ПОСТЕЛИ; 2,5 мин; М1, М2; кельмы, ящик с раствором, монтажные площадки, молотки-зубила, ведра, лопаты Монтажники М1 и М2 набирают лопатами раствор из ящика в ведра и поднимаются на монтажные площадки. Молотками-зубилами они очищают место укладки панели от наплывов бетона. Затем достают кельмами раствор из ведер, укладывают его на полки ригелей и разравнивают
|
|
4 |
СТРОПОВКА И ПОДАЧА ПАНЕЛИ К МЕСТУ УКЛАДКИ; 2 мин; М3; строп Монтажник М3 принимает поданный машинистом крана строп, поочередно цепляет его крюки за монтажные петли панели и подает команду машинисту крана натянуть строп. Убедившись в надежности строповки, монтажник отходит на безопасное расстояние. По его сигналу машинист крана поднимает и перемещает панель к месту укладки |
|
5 |
УКЛАДКА ПАНЕЛИ; 3 мин; М1, М2; строп, монтажные площадки Монтажники М1, и М2, стоя на монтажных площадках, принимают поданную машинистом крана панель на расстоянии 30 см от перекрытия и ориентируют ее над местом укладки. Затем монтажник М1 подает команду машинисту крана опустить панель. Ветви стропа остаются натянутыми
|
|
6 |
ВЫВЕРКА ПАНЕЛИ; 3 мин; М1, М2; строп, монтажные площадки, кельмы, ведра, ящик с раствором, ломы, уровень Монтажники М1 и М2 проверяют правильность укладки панели по рискам на ней и колоннах, в случае необходимости ломами рихтуя панель в проектное положение. Затем монтажники при помощи уровня проверяют правильность укладки панели по вертикали, устраняя замеченные отклонения путем изменения толщины растворной постели
|
* На одну панель.
