КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-3.7-77



Разработана конструкторско-технологическим институтом Минпромстроя СССР*

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УКЛАДКА КАРНИЗНЫХ ПЛИТ



Входит в комплект карт ККТ-4.1-1

Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04

Взамен КТ-4.1-3.7-73



* 300600, г. Тула, проспект Ленина, 108.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при укладке карнизных плит.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, плит

12,5

7,7

Затраты труда на одну плиту, чел.-ч

0,64

1,04

Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет четкой организации труда и сокращения численного состава звена монтажников по сравнению с нормами ЕНиР на одного человека.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: замонолитить стыки элементов перекрытия и каркаса; заделать бетонной смесью выемку (четверть) во фризовой стеновой панели; уложить утеплитель под карнизные плиты, оставив свободными места для опирания их ребер жесткости; закончить работы по антикоррозионной защите стыков наружных стеновых панелей; проверить наличие закладных деталей на оголовках колонн и карнизных плитах; расположить карнизные плиты в зоне действия крана.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV "            (М2) - 1

монтажник конструкций II "              (М3) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, № чертежа

Количество, шт.

Строп четырехветвевой грузоподъемностью 4 т, длина ветвей 4 м

РЧ-508-72 ЦНИИОМТП*

1

Молоток-зубило

ГОСТ 11042-72

3

Лом монтажный

ГОСТ 1405-72

2

Лопата

ГОСТ 3620-63

2

Кельма

ГОСТ 9533-71

1

Рулетка стальная

РС-10, ГОСТ 7502-69

1

Шнур причальный дайной 20 м

-

1

Ящик для раствора объемом 0,35 м3

РЧ-72-209-001 ГОСИНТИ**

1

Ящик для инструментов

-

1

Шаблон для разметки мест укладки карнизных плит

-

1

Оттяжка из пенькового каната длиной 20 м

-

1

* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

** Москва-Центр, пр. Серова, 5.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по укладке карнизных плит выполняют в следующем порядке: подготовляют плиту к укладке; размечают и подготовляют место укладки; укладывают, выверяют и расстроповывают плиту.

4.2. Плиту расстроповывают после закрепления ее электросваркой. Сварочные работы выполняет звено электросварщиков, входящее в состав бригады монтажников.

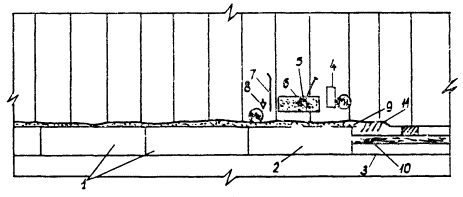

4.3. Организация рабочего места

- рабочие места монтажников

1 - уложенные карнизные плиты; 2 - укладываемая карнизная плита; 3 - причальный шнур; 4 - ящик с инструментами; 5 - лопата; 6 - ящик с раствором; 7 - лом; 8 - кельма; 9 - утеплитель; 10 - стеновая панель; 11 - пароизоляция

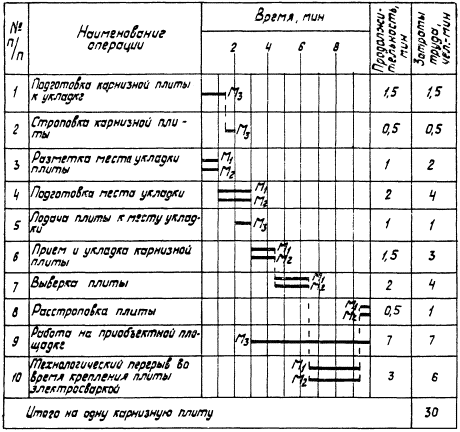

4.4. График трудового процесса

4.5. Описание операций

№ по графику

Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда

1

ПОДГОТОВКА КАРНИЗНОЙ ПЛИТЫ К УКЛАДКЕ; 1,5 мин; М3; молоток-зубило, шаблон

Монтажник М3 проверяет маркировку плиты, молотком-зубилом очищает ее от наплывов бетона, проверяет целостность монтажных петель и закладных деталей. Затем при помощи шаблона он проверяет геометрические размеры плиты

2

СТРОПОВКА КАРНИЗНОЙ ПЛИТЫ; 0,5 мин; М3; строп, оттяжка

Монтажник М3 с помощью карабина крепит пеньковую оттяжку к одной из монтажных петель, а затем стропит карнизную плиту. По его сигналу машинист крана приподнимает плиту на 30 - 50 см. Убедившись в надежности строповки, монтажник подает команду машинисту крана поднять и переместить плиту к месту укладки

3, 4

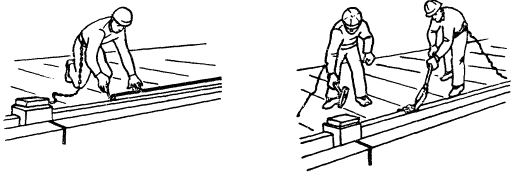

РАЗМЕТКА И ПОДГОТОВКА МЕСТА УКЛАДКИ ПЛИТЫ; 3 мин; М1, М2; причальный шнур, шаблон, молоток-зубило, ящик с растворим, лопата, кельма

Монтажники М1 и М2, отмеряя определенное расстояние от оси, натягивают причальный шнур и при помощи шаблона и грифеля размечают место укладки плиты. Затем монтажник М1 молотком-зубилом очищает опорную поверхность оголовка колонны, после чего монтажник М2 лопатой укладывает на нее раствор, а монтажник М1 кельмой разравнивает его

5, 6

ПОДАЧА ПЛИТЫ К МЕСТУ УКЛАДКИ; ПРИЕМ И УКЛАДКА ЕЕ; М1, М2 -1,5 мин; М3 - 1 мин; причальный шнур, строп, оттяжка

Монтажник М3 подает команду машинисту крана переместить карнизную плиту к месту укладки и сопровождает ее, с помощью оттяжки удерживая от раскачивания. Монтажники М1 и М2 принимают плиту на расстоянии 30 см от опорной поверхности и направляют так, чтобы ее наружная грань совместилась с натянутым причальным шнуром, а торец совпал с рисками на оголовке колонны. После этого монтажник М1 подает сигнал машинисту крана опустить плиту

7, 8

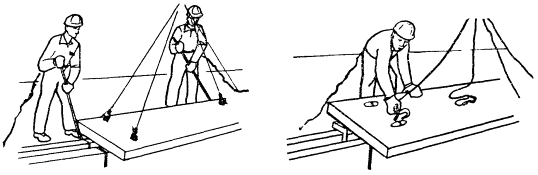

ВЫВЕРКА И РАССТРОПОВКА ПЛИТЫ; 2,5 мин; М1, М2 - строп, причальный шнур, ломы

При натянутом стропе монтажники М1 и М2 ломами рихтуют карнизную плиту в проектное положение, совмещая наружную грань плиты с причальным шнуром. Затем, после закрепления плиты электросваркой, монтажники расстроповывают ее

* На одну карнизную плиту.
