 | Информационная система | |
|
КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-9.2-77 |
|
|
Разработана трестом Мосоргстрой* и ЦНИБ-Мосстрой Главмосстроя Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
|
МОНТАЖ ЛЕСТНИЧНЫХ ПЛОЩАДОК |
|
|
|
Входит в комплект карт ККТ-4.1-3 Возведение крупноблочных жилых домов серии 11-18-01/12 |
||
|
Взамен КТ-4.1-9.2-70 |
|
* 113095, Москва, Ж-95, ул. Б. Полянка, 51а.
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ
1.1. Карта предназначена для организации труда рабочих при монтаже башенным краном лестничных площадок массой до 2 т.
1.2. Показатели производительности труда
|
|
По карте |
По ЕНиР |
|
Выработка на 1 чел.-день, лестничных площадок |
13 |
6 |
|
Затраты труда на одну лестничную площадку (без заливки швов), чел.-ч |
0,62 |
1,33 |
Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. До начала работ необходимо: смонтировать лестничные площадки и марши нижележащего этажа; проверить исправность монтажных приспособлений; расположить в рабочей зоне инструменты, приспособления и материалы.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV " (М2) - 1
такелажник II разряда (Т) - 1
машинист крана V " (М) - 1
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
|
Ящик стальной объемом 0,3 м3 для раствора |
Чертеж 543.30.00.00 СКБ Мосстрой* |
1 |
|
Строп четырехветвевой |
Чертеж 409.19.00.00 того же СКБ |
1 |
|
Щетка стальная |
Каталог-справочник ЦНИИТЭстроймаша**, стр. 83 |
2 |
|
Скарпель |
То же, стр. 158 |
1 |
|
Метла |
- |
2 |
|
Лом строительный |
ГОСТ 1405-72 |
2 |
|
Кувалда кузнечная |
ГОСТ 11402-65 |
1 |
|
Лопата |
ГОСТ 3620-63 |
2 |
|
Кельма |
ГОСТ 9533-71 |
2 |
* Москва, Нижне-Сусальный туп., 5.
** 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Операции по монтажу лестничных площадок выполняют в следующем порядке: подготовляют опорную поверхность; подготовляют площадку к строповке, стропят ее и подают к месту укладки; устраивают постель из раствора; принимают и укладывают лестничную площадку, выверяют и расстроповывают ее.

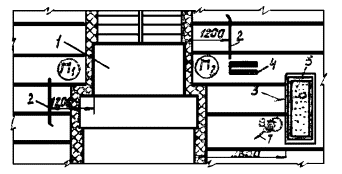

4.2. Организация рабочего места
1 - монтируемая площадка; 2 - ломы; 3 - лопата; 4 - ящик с инструментами; 5 - ящик с раствором; 6 - ведро; 7 - метла

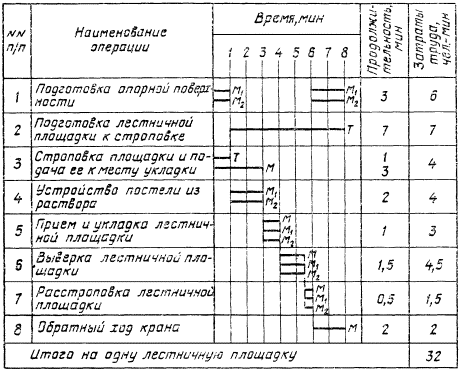

4.3. График трудового процесса
4.4. Описание операций
|
№ по графику |
Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда |
|
1 |
2 |
|
1 |
ПОДГОТОВКА ОПОРНОЙ ПОВЕРХНОСТИ; 3 мин; М1, М2; скарпель, кувалда, щетка, метла Монтажники М1 и М2 очищают места укладки лестничной площадки от наплывов бетона и мусора с помощью скарпеля, кувалды, стальной щетки и метлы, смоченной водой |
|
2 |
ПОДГОТОВКА ЛЕСТНИЧНОЙ ПЛОЩАДКИ К СТРОПОВКЕ; 7 мин; Т; щетка, скарпель, кувалда Такелажник производит внешний осмотр лестничной площадки, проверяя ее поверхность и монтажные петли. При необходимости он очищает их от грязи, ржавчины и наплывов бетона при помощи стальной щетки, скарпеля и кувалды |
|
3 |
СТРОПОВКА ПЛОЩАДКИ И ПОДАЧА ЕЕ К МЕСТУ УКЛАДКИ; Т - 1 мин; М - 3 мин; строп Такелажник стропит лестничную площадку, отходит от нее на 4 - 5 м и подает команду машинисту крана приподнять площадку на 20 - 30 см. Убедившись в надежности строповки, он сигнализирует машинисту на подачу площадки к месту монтажа |
|
4 |
УСТРОЙСТВО ПОСТЕЛИ ИЗ РАСТВОРА; 2 мин; М1, М2; лопаты, кельмы Монтажники М1 и М2 устраивают постель из раствора, набрасывая его лопатами на места установки площадки и разравнивая кельмами
|
|
5 |
ПРИЕМ И УКЛАДКА ЛЕСТНИЧНОЙ ПЛОЩАДКИ; 1 мин; М, М1, М2; строп Машинист крана по команде монтажника М1 подает площадку к месту укладки. Монтажники М1 и М2 принимают площадку на высоте 20 - 30 см от опорных поверхностей, разворачивают ее и опускают на подготовленную постель из раствора
|
|
6 |
ВЫВЕРКА ЛЕСТНИЧНОЙ ПЛОЩАДКИ; 1,5 мин; М, М1, М2; строп, шаблон, ломы Монтажники М1 и М2 при натянутом стропе проверяют правильность установки лестничной площадки с помощью шаблона и ломами рихтуют ее в проектное положение |
|
7 |
РАССТРОПОВКА ЛЕСТНИЧНОЙ ПЛОЩАДКИ; 0,5 мин; М, М1, М2; строп По команде монтажника М1, машинист крана ослабляет натяжение стропа, а монтажники расстроповывают лестничную площадку
|
* На одну лестничную площадку.
