КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-8.47-77 |
|
|
Разработана трестом Мосоргстрой* и ЦНИБ-Мосстрой Главмосстроя Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
|
МОНТАЖ СТЕНОК ЛОДЖИЙ БС-20-2 |
|
|
|
Входит в комплект карт ККТ-4.1-2 Возведение крупнопанельных жилых домов серии 1-515/9 |
||
|
Взамен КТ-4.1-8.47-75 |
|
* 113095, Москва, Ж-95, ул. Б. Полянка, 51а.
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ
1.3. Карта предназначена дня организации труда рабочих при монтаже башенным краном стенок лоджий площадью до 6 м2.
1.2. Показатели производительности труда
|
|
По карте |
По ЕНиР |
|
Выработка на 1 чел.-день, стенок |
10,0 |
6,1 |
|
Затраты труда на одну стенку, чел.-ч |
0,8 |
1,3 |
Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. До начала работ необходимо установить панели наружных стен и уложить плиту перекрытия лоджии.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV " (М2) - 1
такелажник III разряда (Т) - 1
машинист крана V " (М) - 1
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
|
Струбцина |
Чертеж 4107 треста Мосоргстрой |
1 |
|
Подкос |
Чертеж 250 того же треста |
1 |
|
Ящик-контейнер для раствора |
Чертеж 3182 того же треста |
1 |
|
Тяга для дистанционной расстроповки |
Чертеж 3974 того же треста |
1 |
|
Подштопка |
Чертеж 226 того же треста |
1 |
|
Отвес-рейка |
РЧ-602-76 ЦНИИОМТП* |
1 |
|
Лом монтажный |
ГОСТ 1405-72 |
2 |
|
Лопата |
ГОСТ 3620-63 |
2 |
|
Кельма |
ГОСТ 9533-71 |
1 |
|
Ведро |
- |
1 |
|
Метла |
- |
1 |
|
Щетка стальная |
Каталог-справочник ЦНИИТЭстроймаша**, стр. 83 |
1 |
|
Ящик с инструментами |
- |
1 |
|
Строп двухветвевой |
РЧ-507-72 ЦНИИОМТП |
1 |
* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.
** 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Операции по установке стенок лоджий выполняют в следующем порядке: подготовляют стенку к строповке, стропят и подают ее к месту установки; устраивают растворную постель; устанавливают стенку на растворную постель; рихтуют стенку в проектное положение, выверяют и временно крепят ее; расстроповывают стенку; уплотняют раствор в горизонтальном шве; подготовляют место установки следующей стенки.
4.2. Организация рабочего места

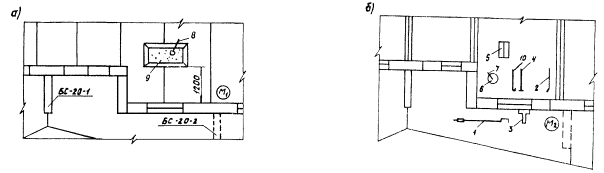

1 - струбцина с подкосом; 2 - лом; 3 - отвес-рейка; 4 - подштопка; 5 - ящик с инструментами; 6 - ведро; 7 - метла; 8 - лопата; 9 - ящик с раствором; 10 - тяга для дистанционной расстроповки
Примечание. При установке стенок лоджий монтажник М1 находится на перекрытии смонтированного этажа (рис. а), а монтажник М2 - на перекрытии лоджии нижележащего этажа (рис. б).

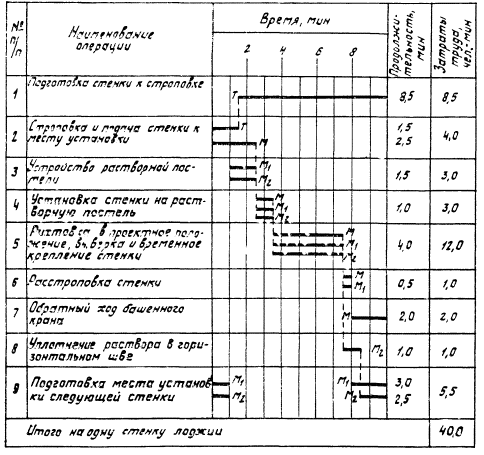

4.3. График трудового процесса
4.4. Описание операций
|
№ по графику |
Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда |
|
1 |
2 |
|
1 |
ПОДГОТОВКА СТЕНКИ К СТРОПОВКЕ; 8,5 мин; Т; стальная щетка Такелажник проверяет маркировку стенки, состояние монтажных петель и наличие закладных деталей, очищая их при необходимости стальной щеткой |
|
2 |
СТРОПОВКА И ПОДАЧА СТЕНКИ К МЕСТУ УСТАНОВКИ; Т - 1,5 мин; М - 2,5 мин; строп
Такелажник поочередно заводит крюки стропа в монтажные петли стенки и, отойдя на 4 - 5 м, подает команду машинисту крана приподнять стенку на 20 - 30 см, а затем, убедившись в надежности строповки, подает сигнал поднять и переместить стенку к месту установки |
|
3 |
УСТРОЙСТВО РАСТВОРНОЙ ПОСТЕЛИ; 1,5 мин; М1, М2; лопата, кельма Монтажник М1 лопатой подает раствор на место установки стенки, а монтажник М2 - кельмой разравнивает его слоем на 5 - 8 мм выше проектного шва
|
|
4 |

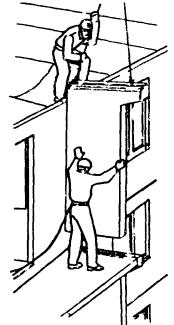

УСТАНОВКА СТЕНКИ НА РАСТВОРНУЮ ПОСТЕЛЬ; 1 мин; М1, М2; строп Монтажник М1, находясь на перекрытии смонтированного этажа, а монтажник М2 - на перекрытой лоджии нижнего этажа, принимают стенку на расстоянии 20 - 30 см от растворной постели и разворачивают ее в нужном направлении. Затем по сигналу монтажника М1 машинист крана медленно опускает стенку на подготовленную постель, оставляя ветви стропа натянутыми
|
|
5 |
РИХТОВКА, ВЫВЕРКА И ВРЕМЕННОЕ КРЕПЛЕНИЕ СТЕНКИ; 4 мин; М1, М2, М; отвес-рейка, лом, строп, струбцина с подкосом
Монтажник М1 проверяет правильность установки основания стенки по расстоянию от риски, закрепляющей смещенную ось стенки на перекрытии, до внутренней грани стенки и подает сигнал машинисту крана ослабить натяжение ветвей стропа. Вертикальность стенки монтажники М1, и М2 проверяют с помощь к отвеса-рейки. Небольшие отклонения от проектного положения монтажник М2 устраняет, рихтуя стенку ломом. Затем электросварщик крепит стенку вверху, а монтажник М1 переходит на плиту перекрытия нижней лоджии и вместе с монтажником М2 временно закрепляет стенку струбциной |
|
6 |
РАССТРОПОВКА СТЕНКИ; 0,5 мин; М1, М; строп, тяга для дистанционной расстроповки Монтажник М1 при помощи тяги для дистанционной расстроповки поочередно выводит крюки стропа из монтажных петель стенки
|
|
9 |
ПОДГОТОВКА МЕСТА УСТАНОВКИ СЛЕДУЮЩЕЙ СТЕНКИ; М1 - 3 мин; М2 - 2,5 мин; ведро, метла Монтажники М1 и М2 размещают оснастку, инвентарь, приспособления и инструменты по схеме организации рабочего места. Монтажник М2 очищает от мусора место установки следующей стенки и смачивает его водой при помощи метлы |
* На одну стенку лоджии.
