 | Информационная система | |
|
КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-7.23-77 |
|
|
Разработана трестом Мосоргстрой* и ЦНИБ-Мосстрой Главмосстроя Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
|
МОНТАЖ ПЛИТ ПЕРЕКРЫТИЙ ЛОДЖИЙ ПЛОЩАДЬЮ до 5 м2 |
|
|
|
Входит в комплект карт ККТ-4.1-2 Возведение крупноблочных жилых домов серии 1-151/9 |
||
|
Взамен КТ-4.1-7.23-75 |
|
* 113095, Москва, Ж-95, ул. Б. Полянка, 51а.
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ
1.1. Карта предназначена для организации труда рабочих при монтаже башенным краном плит перекрытий лоджий площадью до 5 м2.
1.2. Показатели производительности труда
|
|
По карте |
По ЕНиР |
|
Выработка на 1 чел.-день, плит |
15,4 |
10,4 |
|
Затраты труда на одну плиту, чел.-ч |
0,48 |
0,77 |
Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.
1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет сокращения численного состава звена по сравнению с нормами ЕНиР на одного человека.
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. До начала работ необходимо уложить плиты перекрытия монтируемого этажа и установить средние стенки лоджий.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
монтажник конструкций IV разряда (М1) - 1
монтажник конструкций III " (М2) - 1
такелажник III разряда (Т) - 1
машинист крана V " (М) - 1
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
|
Строп четырехветвевой грузоподъемностью 7 т |
Чертеж 1079 треста Мосоргстрой |
1 |
|
Лом монтажный |
ГОСТ 1405-72 |
2 |
|
Лопата |
ГОСТ 3620-63 |
2 |
|
Кельма |
ГОСТ 9533-71 |
2 |
|
Ящик-контейнер для раствора |
Чертеж 3182 треста Мосоргстрой |
1 |
|
Ящик для инструментов |
- |
1 |
|
Ведро |
- |
1 |
|
Метла |
- |
1 |
|
Щетка стальная |
Каталог-справочник ЦНИИТЭстроймаша*, стр. 83 |
1 |
* 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Операции по монтажу плит перекрытия лоджий выполняют в следующем порядке: подготовляют плиту к строповке; стропят и подают ее к месту укладки; устраивают растворную постель; укладывают плиту на растворную постель и расстроповывают ее; подготовляют место укладки следующей плиты.
4.2. Организация рабочего места
1 - ломы; 2 - лопаты; 3 - ящик-контейнер с раствором; 4 - ящик с инструментами; 5 - ведро с водой; 6 - метла

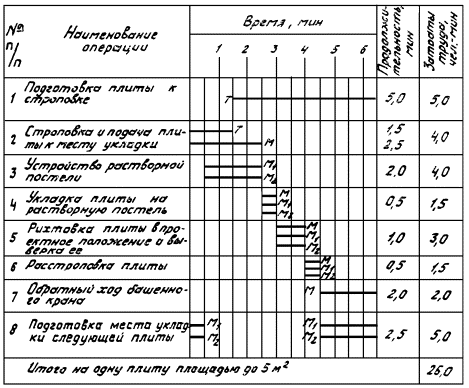

4.3. График трудового процесса
4.4. Описание операций
|
№ по графику |
Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда |
|
1 |
2 |
|
1 |
ПОДГОТОВКА ПЛИТЫ К СТРОПОВКЕ; 5 мин; Т; стальная щетка Такелажник проверяет маркировку плиты, состояние ее поверхности, наличие монтажных петель и закладных деталей. При необходимости он очищает их при помощи стальной щетки |
|
2 |

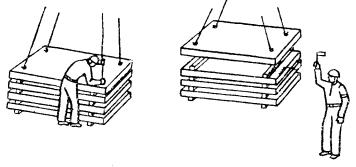

СТРОПОВКА И ПОДАЧА ПЛИТЫ К МЕСТУ УКЛАДКИ; Т - 1,5 мин; М - 2,5 мин; строп Такелажник стропит плиту крюками четырехветвевого стропа и, отойдя на 4 - 5 м, подает команду машинисту крана приподнять ее на 20 - 30 см. Убедившись в надежности строповки, он подает сигнал машинисту крана поднять и переместить плиту к месту укладки
|
|
3 |
УСТРОЙСТВО РАСТВОРНОЙ ПОСТЕЛИ; 2 мин; М1, М2; лопаты, кельмы, ящик с раствором Монтажники М1 и М2 лопатами раскладывают раствор на опорных поверхностях, а затем кельмами разравнивают его, каждый на своем участке
|
|
4 |
УКЛАДКА ПЛИТЫ НА РАСТВОРНУЮ ПОСТЕЛЬ; 0,5 мин; М1, М2, М; строп Монтажник М1 подает сигнал машинисту крана подвести плиту к месту укладки, после чего вместе с монтажником М2 принимает плиту на расстоянии 70 - 80 см от растворной постели и разворачивает ее в нужном направлении. Затем по сигналу монтажника М1 машинист крана медленно опускает плиту на подготовленную постель
|
|
5 |
РИХТОВКА ПЛИТЫ В ПРОЕКТНОЕ ПОЛОЖЕНИЕ И ВЫВЕРКА ЕЕ; 1 мин; М1, М2, М; ломы, строп При небольшом смещении плиты в плане монтажники М1 и М2 рихтуют ее ломами. По сигналу монтажника М1 машинист крана ослабляет натяжение ветвей стропа
|
|
6 |
РАССТРОПОВКА ПЛИТЫ; 0,5 мин; М1, М2, М; строп Монтажники М1 и М2, открывая предохранительные устройства, высвобождают крюки стропа из монтажных петель плиты
|
|
8 |
ПОДГОТОВКА МЕСТА УКЛАДКИ СЛЕДУЮЩЕЙ ПЛИТЫ; 2,5 мин; М1, М2; ведро, метла Монтажники М1 и М2 размещают инвентарь, приспособления и инструменты по схеме организации рабочего места. При необходимости они очищают от мусора место укладки следующей плиты и смачивают его водой при помощи метлы |
* На одну плиту площадью до 5 м2.
