КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-15.2-77 |
|
|
Разработана трестом Мосоргстрой* и ЦНИБ-Мосстрой Главмосстроя Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
|
МОНТАЖ САНИТАРНО-ТЕХНИЧЕСКИХ КАБИН |
|
|
|
Входит в комплект карт ККТ-4.1-3 Возведение крупноблочных жилых домов серии 11-18-01/12 |
||
|
Взамен КТ-4.1-15.2-70 |
|
* 113095, Москва, Ж-95, ул. Б. Полянка, 51а.
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ
1.1. Карта предназначена для организации труда рабочих при монтаже башенным краном укомплектованных санитарно-технических кабин.
1.2. Показатели производительности труда
|
|
По карте |
По ЕНиР |
|
Выработка на 1 чел.-день, кабин |
8,0 |
7,4 |
|
Затраты труда на одну кабину, чел.-ч |
1,00 |
1,08 |
Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.
1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет использования траверсы, а также за счет размещения монтажных петель в нижней части кабины, что позволяет производить расстроповку с перекрытия.
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. До начала работ необходимо: проверить комплектность санитарно-технических кабин согласно заводскому паспорту; доставить на рабочее место сухой песок; проверить исправность монтажных приспособлений.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV " (М2) - 1
такелажник II разряда (Т) - 1
машинист крана V " (М) - 1
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
|
Траверса с четырехветвевым стропом |
Чертеж 2652.00.00.00 треста Мосоргстрой |
1 |
|
Лопата |
ГОСТ 3620-63 |
1 |
|
Отвес-рейка |
РЧ-602-76 ЦНИИОМТП* |
1 |
|
Лом строительный |
ГОСТ 1405-72 |
2 |
* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Операции по монтажу санитарно-технической кабины выполняют в следующем порядке: подготовляют кабину к строповке; стропят и подают кабину к месту монтажа; устраивают песчаную постель; устанавливают кабину на постель, выверяют и рихтуют ее в проектное положение; расстроповывают кабину; подготовляют место для установки следующей кабины.
4.2. Организация рабочего места

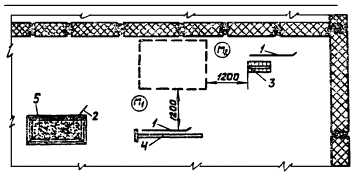

1 - ломы; 2 - лопата; 3 - ящик с инструментами; 4 - отвес-рейка; 5 - ящик с песком

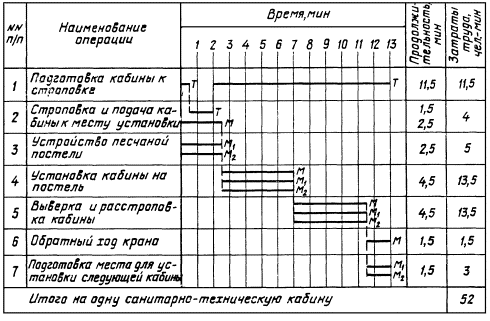

4.3. График трудового процесса
4.4. Описание операций
|
№ по графику |
Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда |
|
1 |
2 |
|
1 |
ПОДГОТОВКА КАБИНЫ К СТРОПОВКЕ; 11,5 мин; Т; лом, лопата Такелажник производит наружный осмотр кабины, проверяет ломом прочность монтажных петель и при необходимости очищает кабину от мусора и грязи |
|
2 |
СТРОПОВКА И ПОДАЧА КАБИНЫ К МЕСТУ УСТАНОВКИ; Т - 1,5 мин; М - 2,5 мин; траверса Такелажник поочередно цепляет все карабины стропа траверсы за монтажные петли подготовленной кабины, отходит от нее на 4 - 5 м и подает команду машинисту крана приподнять кабину на 25 - 30 см. Убедившись в надежности строповки, такелажник сигнализирует машинисту на дальнейший подъем и перемещение кабины к месту установки
|
|
3 |
УСТРОЙСТВО ПЕСЧАНОЙ ПОСТЕЛИ; 2,5 мин; М1, М2; лопата Монтажники М1 и М2 лопатами набрасывают необходимое количество песка на место установки кабины, а затем разравнивают его до проектной отметки
|
|
4 |
УСТАНОВКА КАБИНЫ НА ПОСТЕЛЬ; 4,5 мин; М, М1, М2 Машинист крана по сигналу монтажников подает кабину к месту установки. На высоте 20 - 30 см над песчаной постелью монтажники принимают кабину и разворачивают ее в нужном направлении. Затем по сигналу одного из монтажников машинист крана медленно опускает кабину на постель, не ослабляя натяжения стропов траверсы
|
|
5 |
ВЫВЕРКА И РАССТРОПОВКА КАБИНЫ; 4,5 мин; М, М1, М2; лом, отвес-рейка, лопата Монтажники М1 и М2 при помощи отвеса-рейки проверяют вертикальность кабины в двух смежных плоскостях и устраняют отклонения путем рихтовки кабины ломами и подсыпки песка. Затем монтажники открывают предохранительные устройства и поочередно освобождают карабины стропов траверсы из монтажных петель кабины. Машинист крана поднимает траверсу, а монтажники еще раз проверяют правильность установки кабины при помощи отвеса-рейки
|
* На одну санитарно-техническую кабину.
