КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-12.3-77

Разработана трестом Мосоргстрой* и ЦНИБ-Мосстрой Главмосстроя

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

МОНТАЖ ВЕНТИЛЯЦИОННЫХ БЛОКОВ МАССОЙ 3,7 т

Входит в комплект карт ККТ-4.1-2

Возведение крупнопанельных жилых домов серии 1-515/9

Взамен КТ-4.1-12.3-75

Строп четырехветвевой грузоподъемностью 7 т

Чертеж 1079 треста Мосоргстрой

1

Тяга для дистанционной расстроповки

Чертеж 3974 того же треста

1

Струбцина

Чертеж 4108 того же треста

По ППР

Подкос

Чертежи 4104 и 4250 того же треста

То же

Площадка монтажника

Чертеж 1999 того же треста

1

Лом монтажный

ГОСТ 1405-72

2

Лопата для раствора

ГОСТ 3620-63

1

Ящик для раствора

Чертеж 3182 треста Мосоргстрой

1

Отвес-рейка

РЧ-602-76 ЦНИИОМТП*

1

Подштопка

Чертеж 226 треста Мосоргстрой

1

Ящик для инструментов

-

1

Ведро

-

1

Метла

-

1

Щетка стальная

Каталог-справочник ЦНИИТЭстроймаша**, стр. 83

1

Кельма

ГОСТ 9533-71

2

1

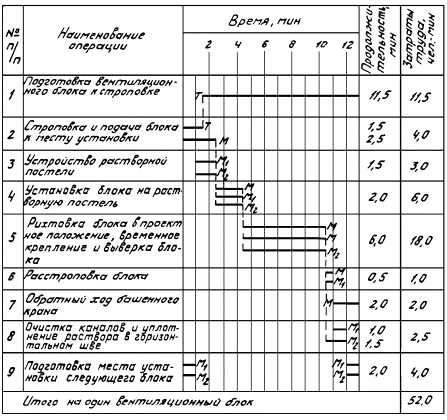

ПОДГОТОВКА ВЕНТИЛЯЦИОННОГО БЛОКА К СТРОПОВКЕ; 11,5 мин; Т; стальная щетка

Такелажник проверяет маркировку блока, состояние монтажных петель, каналов и наличие закладных деталей. При необходимости он очищает их стальной щеткой

2

СТРОПОВКА И ПОДАЧА БЛОКА К МЕСТУ УСТАНОВКИ; Т - 1,5 мин; М - 2,5 мин; строп

Такелажник стропит блок и, отойдя на 4 - 5 м, подает команду машинисту крана приподнять его на 20 - 30 см. Убедившись в надежности строповки, такелажник дает машинисту крана сигнал поднять и переместить блок к месту установки

3

УСТРОЙСТВО РАСТВОРНОЙ ПОСТЕЛИ; 1,5 мин; М₁, М₂; лопата, кельма

Монтажник М₂ лопатой подает на место установки блока раствор, а монтажник М₁ кельмой разравнивает его между каналами ниже установленного блока слоем на 5 - 8 мм выше установленных ранее маяков, с отступом от граней каналов в 15 - 20 мм

4

УСТАНОВКА БЛОКА НА РАСТВОРНУЮ ПОСТЕЛЬ; 2 мин; М₁, М₂, М; строп

Монтажники М и М принимают блок на расстоянии 20 - 30 см от растворной постели и разворачивают его в нужном направлении. Затем по сигналу монтажника М₁ машинист крана медленно опускает блок на подготовленную постель, не ослабляя натяжения ветвей стропа

5

РИХТОВКА БЛОКА В ПРОЕКТНОЕ ПОЛОЖЕНИЕ; ВРЕМЕННОЕ КРЕПЛЕНИЕ И ВЫВЕРКА БЛОКА; 6 мин; М₁, М₂, М; ломы, строп, отвес-рейка, площадка монтажника, струбцина с подкосами

Монтажники М₁ и М₂ совмещают наружные грани установленного и устанавливаемого блоков, обеспечивая тем самым совмещение их каналов. Небольшие отклонения от проектного положения они устраняют, рихтуя блок ломами.

Затем монтажник М₁, находясь на площадке монтажника, крепит струбцину на верхнем торце блока, а монтажник М₂ заводит крюк нижнего конца подкоса в монтажную петлю плиты перекрытия и натягивает подкос при помощи фаркопфа.

Монтажник М₁, подает команду машинисту крана ослабить натяжение ветвей стропа и проверяет вертикальность установки блока, плотно прижимая отвес-рейку двумя упорами к выверяемой поверхности. Незначительное отклонение блока от вертикали монтажник М₂ устраняет при помощи фаркопфа

6

РАССТРОПОВКА БЛОКА; 0,5 мин; М₁, М; строп, тяга для дистанционной расстроповки

Монтажник М₁ при помощи тяги для дистанционной расстроповки поочередно выводит крюки стропа из монтажных петель блока

8

ОЧИСТКА КАНАЛОВ И УПЛОТНЕНИЕ РАСТВОРА В ГОРИЗОНТАЛЬНОМ ШВЕ; М₁ - 1 мин; М₂ - 1,5 мин; подштопка, кельма

Монтажник М₁ очищает внутренние полости каналов от выдавленного раствора, а монтажник М₂ уплотняет подштопкой и заглаживает кельмой раствор в горизонтальном шве

9

ПОДГОТОВКА МЕСТА УСТАНОВКИ СЛЕДУЮЩЕГО БЛОКА; 2 мин; М₁, М₂; метла, ведро

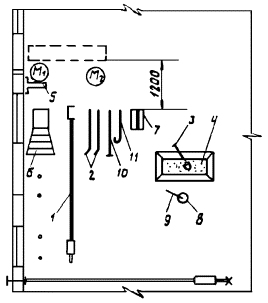

Монтажники М₁ и М₂ проверяют наличие рисок и маяков на монтируемом перекрытии и размещают монтажную оснастку, инвентарь, приспособления и инструменты по схеме организации рабочего места. Монтажник М₂ очищает от мусора место установки следующего вентиляционного блока и смачивает его водой при помощи метлы

1. Область и эффективность применения карты.. 1

2. Условия и подготовка выполнения процесса. 1

3. Исполнители, предметы и орудия труда. 1

4. Технология процесса и организация труда. 2
