КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-6.6-77 |
|
|
Разработана конструкторско-технологическим институтом Минпромстроя СССР* Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
|
УКЛАДКА РИГЕЛЕЙ С ПОМОЩЬЮ РШИ |
||
|
Входит в комплект карт ККТ-4.1-4 Монтаж сборных железобетонных конструкций каркасных зданий |
||
|
Взамен КТ-4.1-6.6-70 |
* 300600, г. Тупа, проспект Ленина, 108.
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ
1.1. Карта предназначена для организации труда рабочих при укладке ригелей массой до 3 т с помощью рамно-шарнирных индикаторов (РШИ).
1.2. Показатели производительности труда
|
|
По карте |
По ЕНиР |
|
Выработка на 1 чел.-день, ригелей |
7,3 |
3,8 |
|
Затраты труда на один ригель, чел.-ч |
1,1 |
2,1 |
Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.
1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет использования рамно-шарнирных индикаторов (РШИ).
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. До начала работ необходимо: смонтировать и выверить колонны, замонолитить стыки между ними; проверить соответствие полок консолей колонн проектным отметкам; проверить размеры ригелей и правильность установки закладных деталей; доставить в зону монтажа приспособления, инструменты и инвентарь и разложить их на рабочем месте.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV разряда (М2) - 1
монтажник конструкций III разряда (М3) - 1
монтажник конструкций II разряда (М4) - 1
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
|
Строп двухветвевой |
РЧ-507-72 ЦНИИОМТП* |
1 |
|
Лом монтажный |
ГОСТ 1405-72 |
2 |
|
Щетка стальная |
Каталог-справочник ЦНИИТЭстроймаша**, стр. 83 |
3 |
|
Шаблон |
- |
1 |
|
Кондуктор для временного крепления и выверки ригеля |
Чертеж ТС-054 треста Оргтехстроя Главзапстроя*** |
8 |
* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.
** 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.
*** Ленинград-Центр, ул. Герцена, 31.
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Операции по установке ригеля выполняют в следующем порядке: устанавливают поворотно-выдвижные люльки в рабочее положение; стропят ригель и подают его к месту установки; принимают и устанавливают ригель в проектное положение; выверяют и временно крепят его; расстроповывают ригель.

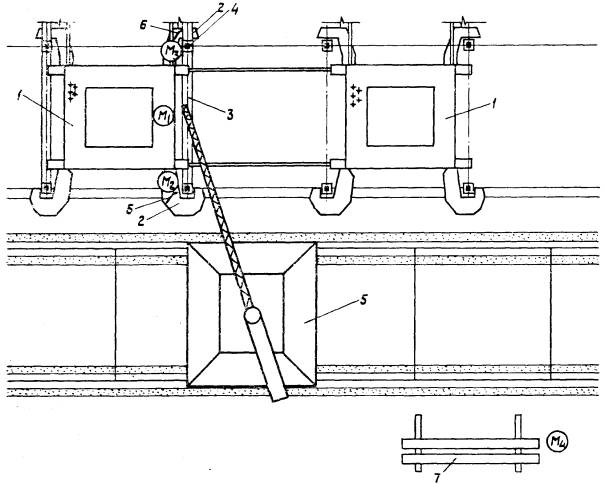

4.2. Организация рабочего места
- рабочие места монтажников
1 - рамно-шарнирные индикаторы; 2 - поворотно-выдвижные люльки; 3 - монтируемый ригель; 4 - кондуктор; 5 - кран; 6 - монтажные ломы; 7 - место складирования ригелей

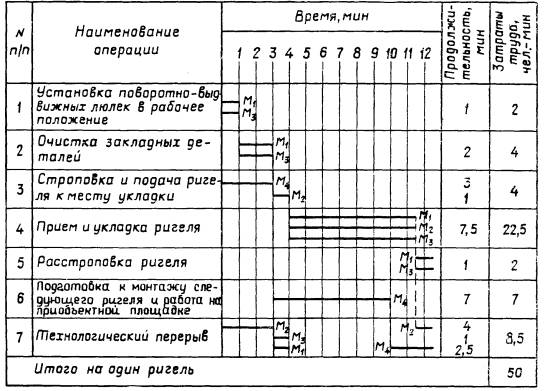

4.3. График трудового процесса
4.4. Описание операций
|
Наименование операций, их продолжительность, * исполнители и орудия труда; характеристика приемов труда |
|
|
1 |
2 |
|
1 |
УСТАНОВКА ПОВОРОТНО-ВЫДВИЖНЫХ ЛЮЛЕК В РАБОЧЕЕ ПОЛОЖЕНИЕ; 1 мин; М1, М3 Монтажники М1 и М3 ослабив зажимные винты фиксаторов, вращением рукояток против часовой стрелки поворачивают люльки в рабочее положение. Вращая рукоятки по часовой стрелке, они закрепляют люльки фиксаторами
|
|
2 |
ОЧИСТКА ЗАКЛАДНЫХ ДЕТАЛЕЙ; 2 мин; М1, М3; стальные щетки Монтажники М1 и М3, стоя в люльках, стальными щетками очищают закладные детали на консолях колонн от ржавчины, масляных пятен и наплывов бетона |
|
3 |
СТРОПОВКА И ПОДАЧА РИГЕЛЯ К МЕСТУ УКЛАДКИ; М2 - 1 мин; М4 - 3 мин; строп Монтажник М4 цепляет двухветвевой строп за крюк крана, а машинист крана подает его к штабелю ригелей. Монтажник М4 стропит ригель и, убедившись в надежности строповки, отходит на безопасное расстояние. По его команде машинист крана поднимает ригель и подает его к месту укладки |
|
4 |
ПРИЕМ И УКЛАДКА РИГЕЛЯ; 7,5 мин; М1, М2, М3; строп, ломы, шаблон, кондукторы
Монтажник М2, стоя на верхней площадке РШИ, подает команду машинисту крана опустить ригель над консолями колонн. Монтажники М1 и М3, находясь в поворотно-выдвижных люльках, принимают ригель на высоте 0,5 - 0,7 м от верха консолей и, придерживая его за концы, наводят на опоры. По команде монтажника М2 машинист крана опускает ригель на консоли колонн. Монтажники М1 и М3 проверяют шаблоном расстояние в свету между колонной и торцом ригеля и в случае необходимости ломами рихтуют ригель в проектное положение. Затем с помощью фиксаторов монтажники закрепляют на колоннах кондукторы и, перемещая ригель прижимными винтами, выверяют его положение в плане |
* На один ригель.
