КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-1.8-77

Разработана Ростовским отделом ПИ Промстальконструкция Минтяжспецстроя СССР*

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УСТАНОВКА ЖЕЛЕЗОБЕТОННЫХ ФЕРМ ОДНОЭТАЖНЫХ ЗДАНИЙ

Входит в комплект карт ККТ-4.1-1

Монтаж сборных железобетонных и бетонных конструкций промышленных зданий

Взамен КТ-4.1-1.8-67

* 344000, г. Ростов-на-Дону, ул. Серафимовича, 42.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда монтажников при установке железобетонных ферм с параллельными поясами пролетом 18 м и массой 13,2 т.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, ферм

1,06

0,86

Затраты труда на одну ферму, чел.-ч

7,5

9,3

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет применения усовершенствованных приспособлений и оснастки для установки и временного крепления ферм.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. Железобетонные фермы устанавливают на выверенные и замоноличенные в фундаментах колонны.

Смещение осей ферм относительно разбивочных осей на опорах не должно превышать ± 5 мм; отклонение высотных отметок опорных узлов ферм от проектных - ± 20 мм; изменение расстояний между осями ферм по верхнему поясу - ± 25 мм.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV разряда (М2) - 1

монтажники конструкций III разряда (М3, М4, М5) - 3

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, № чертежа

Количество, шт.

Траверса грузоподъемностью 20 т

Чертежи 4234Р и 4960Р ПИ Промстальконструкция х)

1

Захват полуавтоматический грузоподъёмностью 15 т

Чертеж 5195РМ того же ПИ

2

Трос страховочный диаметром 11 мм, длиной 20 м

Чертеж 6270РМ-14 того же ПИ

1

Расчалка для временного закрепления первой фермы

Чертеж 5021 того же ПИ

4

Лестница монтажная длиной 4 - 6 м с площадкой

Чертеж 4596Р-27 того же ПИ

2

Распорка стальная диаметром 10 мм для временного закрепления ферм

Чертеж 4960Р-63-65 того же ПИ

4

Рулетка

РС-20, ГОСТ 7502-69

1

Ключи гаечные двусторонние

ГОСТ 2839-71

2

Оттяжка из пенькового каната диметром 11 мм, длиной 20 м

-

2

Молоток-кирочка

ГОСТ 11042-72

5

Лом монтажный

ГОСТ 1405-72

5

* 125080, Москва, А-80, Волоколамское шоссе, 1.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Первую ферму временно закрепляют расчалками, следующие - до укладки крепят временными распорками к установленным ранее фермам.

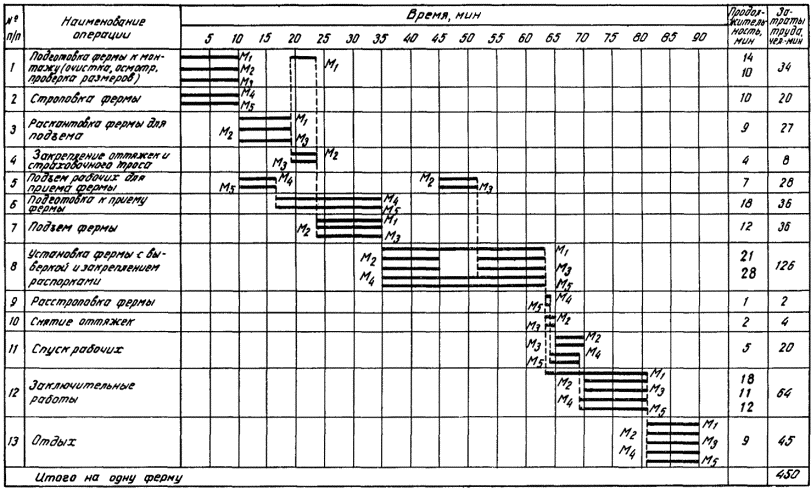

4.2. График трудового процесса

Примечание. Закрепление ферм электросваркой выполняет электросварщик V разряда, не входящий в состав звена монтажников.

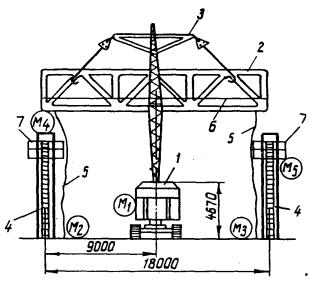

4.3. Организация рабочего места

 - рабочие места монтажников

1 - кран на гусеничном ходу; 2 - железобетонная ферма; 3 - траверса; 4 - колонны; 5 - оттяжки; 6 - трос страховочный; 7 - монтажные лестницы с площадками

4.4. Описание операций

№ по графику

Наименование операций, их продолжительность, * исполнители и орудия труда; характеристика приемов труда

1

2

1, 2

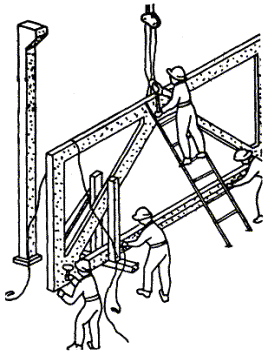

ПОДГОТОВКА ФЕРМЫ К МОНТАЖУ И СТРОПОВКА ЕЕ; М1 - 14 мин; М2, М3, М4, М5 - 10 мин; рулетка, захват, молотки-кирочки, расчалки, траверса

Монтажники М1, М2 и М3 очищают ферму, отбивают наплывы бетона с закладных деталей, проверяют геометрические размеры. Монтажники М4 и М5 стропят ферму и прикрепляют расчалки

3

РАСКАНТОВКА ФЕРМЫ ДЛЯ ПОДЪЕМА; 9 мин; М1, М2, М3; ломы

Монтажники М1, М2 и М3 при помощи ломов раскантовывают ферму в положение удобное для подъема

5, 7

ПОДЪЕМ РАБОЧИХ И ПРИЕМ ФЕРМЫ; М1 - 12 мин; М2, М3 - 19 мин; М4, М5 - 7 мин; оттяжки, лестницы

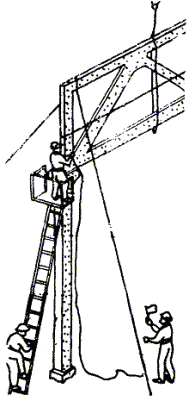

Монтажники М4 и М5 приставляют к колоннам лестницы и поднимаются по ним на площадки. Машинист крана поднимает ферму и направляет ее к месту установки. Монтажники М2 и М3 придерживают ее за оттяжки от раскачивания. Монтажники М4 и М5 принимают ферму на высоте 20 - 30 см над оголовками колонн и направляют ее на опоры. Монтажник М4 руководит действиями остальных монтажников

8

УСТАНОВКА ФЕРМЫ С ВЫВЕРКОЙ И ЗАКРЕПЛЕНИЕМ РАСПОРКАМИ; М1, М4, М5 - 28 мин; М2, М3 - 21 мин; расчалки, распорки, гаечные ключи

Монтажники М4 и М5 устанавливают ферму на оголовки колонн. Одновременно монтажники М1, М2 и М3 закрепляют расчалки за соседние колонны и за монтажный якорь. Затем монтажники М2 и М3 поднимаются наверх и под руководством монтажника М1 выверяют и закрепляют ферму в проектном положении распорками

9-11

РАССТРОПОВКА ФЕРМЫ, СНЯТИЕ ОТТЯЖЕК, СПУСК РАБОЧИХ; 7 мин; М2, М3, М4, М5; оттяжка

Машинист крана выполняет дистанционную расстроповку фермы. Монтажники М4 и М5 следят за расстроповкой, а затем спускаются вниз. Монтажники М2 и М3 снимают оттяжки и также спускаются вниз

12

ЗАКЛЮЧИТЕЛЬНЫЕ РАБОТЫ; М1 - 18 мин; М2, М3 - 11 мин; М4, М5 - 12 мин; рулетка, захват, молотки-кирочки, распорки, оттяжки

Монтажники М1, М2, М3, М4 и М5 переносят приспособления и инструменты к следующим колоннам. Кран готовят к перемещению на следующую стоянку.

* На одну ферму.
