ГОССТРОЙ СССР

ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ
И ПРОЕКТНО-ЭКСПЕРИМЕНТАЛЬНЫЙ ИНСТИТУТ ОРГАНИЗАЦИИ,
МЕХАНИЗАЦИИ И ТЕХНИЧЕСКОЙ ПОМОЩИ СТРОИТЕЛЬСТВУ

(ЦНИИОМТП)

ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА РАЗРАБОТКУ ЛИНЕЙНЫХ СООРУЖЕНИЙ
В МЕРЗЛЫХ ГРУНТАХ С ПРИМЕНЕНИЕМ
ЩЕЛЕВЗРЫВНОЙ ТЕХНОЛОГИИ

МОСКВА - 1987

Рекомендовано к изданию решением секции «Технология строительного производства» НТО ЦНИИОМТП Госстроя СССР.

В карте дана технология устройства траншей под трубопроводы газа, нефти, воды и коллекторы в мерзлых грунтах IIм и IIIм групп с применением новых щелерезных машин.

Карта разработана сотрудниками отдела организации и технологии строительства Проектной части ЦНИИОМТП Ю.С. Ушаковым и отдела земляных работ ЦНИИОМТП К.В. Горловым.

Технологическая карта на устройство траншей в мерзлых грунтах с применением щелевзрывной технологии разработана по плану типового проектирования Госстроя СССР.

В технологической карте предусмотрена разработка траншей для прикладки трубопроводов и коллекторов в мерзлых грунтах IIм IIIм групп.

Ширина траншей по дну составляет                  2,9 и 3,2 м;

глубина                                                                  2,0; 3,0 и 2,5 м.

Все расчеты в технологической карте выполнены из условия суточной продолжительности устройства траншеи длиной 1000 м при двухсменной работе механизмов.

Для нарезания зарядной и компенсирующих щелей используется траншейные экскаваторы ЭТЦ-208Д и ЭФ-251. Разработка, разрыхленного грунта производится экскаваторами ЭО-4121А с ковшом вместимостью 0,65 и 1,0 м3, а также НД-1500 («Като») с ковшом вместимостью 1,5 м3.

В технологической карте предусмотрено использование порошкообразного ВВ - аммонит № 6ЖВ и патронированного ВВ - ПНА-6ЖВ. Расчет параметров рассредоточения зарядов ВВ и расход взрывных материалов (ВМ) на 1000 м траншеи выполнен в соответствии с методикой, разработанной старшим научным сотрудником отдела земляных работ ЦНИИОМТП К.В. Горловым.



СОДЕРЖАНИЕ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта разработана на устройство траншей при прокладке газопроводов, нефтепроводов, водоводов и коллекторов в мерзлых грунтах IIм и IIIм групп: шириной по дну 2,9 м и глубиной 2,0 м; шириной 3,2 м и глубиной 3,0 м; шириной 3,2 м и глубиной 2,5 м. Работа производится экскаватором ЭО-4121А с обратной лопатой (ковш вместимостью 0,65 или 1,0 м3) или НД-1500 («Като») с ковшом вместимостью 1,5 м3 при предварительном разрыхлении мерзлого грунта щелевзрывным способом.

Нарезание щелей в мерзлом грунте производится траншейным цепным экскаватором ЭТЦ-208Д на глубину 2,0 м или траншейным экскаватором ЭФ-251 на глубину до 3,0 м. Глубина промерзания грунта 2,0 и 2,5 м. Уровень грунтовых вод расположен на глубине ниже 3,0 м от поверхности земли.

Мерзлые грунты по трассе траншеи не должны содержать крупную гальку и валуны. Для рыхления мерзлых грунтов взрывным способом применяют порошкообразное ВВ - аммонит № 6ЖВ (I вариант) или патронированное ВВ - ПНА-6ЖВ (II вариант).

Объемы работ и другие показатели приняты на устройство траншеи длиной 1000 м.

1.2. В состав работ, рассматриваемых картой, входят технологические операции:

расчистка трассы траншеи от снега;

разметка зарядной и компенсирующих щелей;

нарезание зарядной и компенсирующих щелей в мерзлом грунте;

заряжание зарядной щели порошкообразным или патронированным ВВ;

засыпка первого яруса зарядов ВВ вручную;

засыпка второго яруса зарядов ВВ с помощью бульдозера;

монтаж взрывной сети и производство взрыва;

планировка траншеи бульдозером после взрыва;

разработка разрыхленного мерзлого и немерзлого грунтов.

1.3. При привязке технологической карты к конкретному объекту и условиям строительства уточняются объемы работ соответственно фактическим размерам траншеи, схема взрывания с рациональным расположением зарядов ВВ, средства механизации с учетом рационального и максимального использования наличного парка машин и механизмов, потребность в трудовых ресурсах и эксплуатационных материалах. В карту включается раздел, предусматривающий особые меры обеспечения безопасности людей и сохранности машин и механизмов.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. Непосредственно перед разработкой грунта экскаватором в траншее выполняются:

расчистка трассы траншеи от снега;

геодезическая (рабочая) разбивка оси траншеи, контуров траншеи и кавальеров;

разметка расположения зарядной и компенсирующей щелей;

нарезание зарядной и компенсирующих щелей в мерзлом грунте;

заряжание зарядной щели порошкообразным или патронированным ВВ;

засыпка первого яруса зарядов ВВ вручную, а второго яруса с помощью бульдозера;

монтаж взрывной сети и производство взрыва;

планировка траншеи бульдозером после взрыва.

2.2. Снежный покров с поверхности траншеи и оснований кавальеров срезается бульдозером ДЗ-109хл (ДЗ-110Ахл) и перемещается на расстояние 10 м от края траншеи.

2.3. После удаления снежного покрова производится разбивка оси траншеи, контуров траншеи по верху и кавальеров, разметка зарядной и компенсирующих щелей.

2.4. Нарезание щелей на глубину 2,0 м и шириной 0,14 м производится траншейными цепными экскаваторами ЭТЦ-208Д; на глубину до 3,0 м и шириной 0,30 м - траншейными экскаваторами ЭФ-251 продольными ходами вдоль оси траншеи в обоих направлениях.

Щели нарезаются глубиной 0,9 - 0,95 глубины сезонного промерзания грунта, а в вечномерзлом грунте на полную проектную глубину траншеи. С двух сторон от зарядной щели по контуру траншеи нарезаются компенсирующие щели.

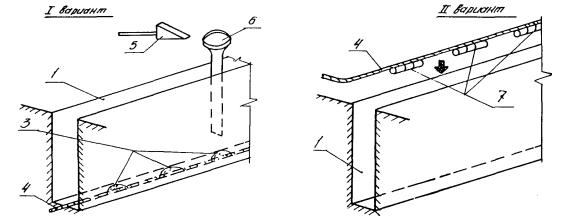

2.5. Зарядная щель заряжается порошкообразным ВВ - аммонит № 6ЖВ или патронированным ВВ - ПНА-6ЖВ.

При использовании порошкообразного ВВ в зарядную щель укладывается детонирующий шнур ДШ-А с выпуском концов на 1,5 - 2,0 м. Заряды ВВ засыпают через воронку с помощью мерника. При этом их укладывают в зарядную щель в два яруса. Расстояние между ярусами и масса зарядов определяется в зависимости от глубины зарядной щели, физико-механических свойств и температуры мерзлого грунта.

После укладки зарядов первого яруса производится присыпка забоечным грунтом вручную, затем укладываются заряды ВВ второго яруса, причем заряды ВВ первого и второго ярусов располагаются по вертикали один над другим. Заряды второго яруса присыпаются грунтом вручную на 10 см, затем бульдозером ДЗ-109хл (ДЗ-110Ахл) щель засыпается полностью.

Расчетный удельный расход ВВ составляет 0,7 кг/м3 для грунтов IIм и 0,8 кг/м3 для грунтов IIIм группы.

Размеры и масса патронов ВВ

Диаметр, мм

Длина, мм

Масса ВВ, г

Диаметр, мм

Длина, мм

Масса ВВ, г

23 - 24

210 - 250

100 ± 5

70

500 - 510

2000 ± 100

27 - 28

220 - 260

150 ± 7

80

500 - 510

2500 ± 125

31 - 32

220 - 265

200 ± 10

90

500 - 510

3000 ± 150

36 - 37

250 - 255

250 ± 12

100

500 - 510

4000 ± 200

36 - 37

240 - 300

300 ± 15

120

500 - 510

5000 ± 250

39 - 40

270 - 320

400 ± 20

130

500 - 510

6500 ± 300

45 - 46

270 - 320

500 ± 25

150

500 - 510

10000 ± 500

50

500 - 510

1000 ± 50

210

500 - 510

17600 ± 800

60

500 - 510

1500 ± 75

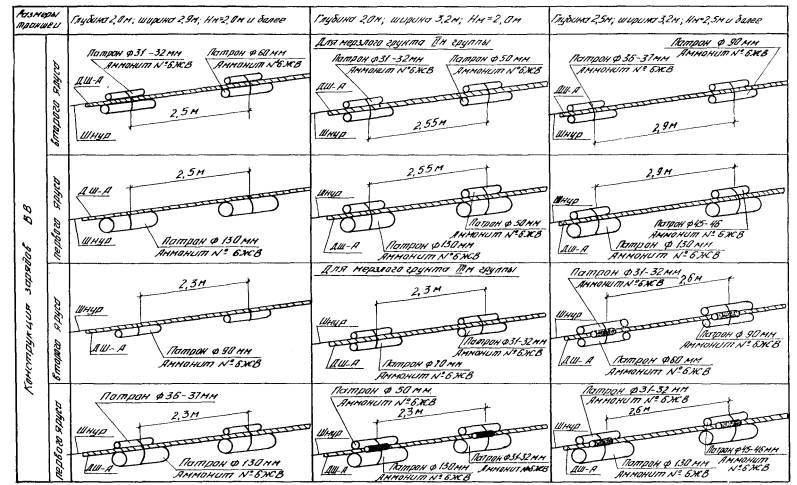

Схемы конструкции зарядов

Примечания. 1. Hм - глубина промерзания.

2. Плотность патронов Æ 45 мм составляет 0,95 - 1,2 г/см3, а диаметром более 45 мм - 0,95 - 1,1 г/см3.

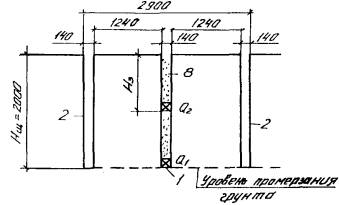

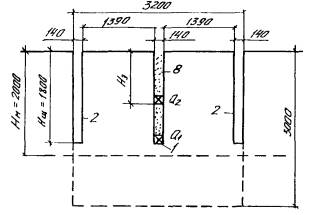

Схема нарезания и заряжания щелей

а) глубина траншеи 2,0 м, ширина 2,9 м, глубина промерзания более 2,0 м или вечномерзлый грунт

б) глубина траншеи 3,0 м, ширина 3,2 м, глубина промерзания 2,0 м

в) глубина траншеи 2,5 м, ширина 3,2 м, глубина промерзания грунта более 2,5 м или вечномерзлый грунт

1 - зарядная щель; 2 - компенсирующие щели; 3 - сосредоточенные заряды сыпучих ВВ; 4 - нити детонирующего шнура; 5 - ручной мерник; 6 - воронка; 7 - патроны ВВ; 8 - забоечный материал


Объем работ, параметры рассредоточения зарядов ВВ и расход ВМ на 1000 м траншеи

Размеры траншеи и глубина промерзания, м

Общая длина щелей, в т.ч. зарядной, м

Объем разрыхленного грунта взрывом, м3

Объем грунта для обратной засыпки (забойки), м3

Группа грунта

Глубина заложения зарядов второго яруса, Hз, м

Расстояние между зарядами ВВ по длине зарядной щели, м

Масса одиночного сосредоточенного заряда, ВВ, кг

Расход ВМ



ВВ, кг

по схеме а)

по схеме б)



удельный на 1 м3

на весь объем

ДШ, м

электродетонатор, шт.

пиротехническое реле, шт.

ДШ, м

электродетонатор, шт.

первого яруса

второго яруса



Глубина 2,0 м;

ширина 2,9 м;

Hм = 2,0 м и более

3000

1000

4960

280

IIм

IIIм

1,1

1,2

2,5

2,3

6,5

6,8

1,7

3,0

0,7

0,86

3280

4263

2835

2879

1

1

4

5

2035

2046

5

6



Глубина 3,0 м;

ширина 3,2 м;

Hм = 2,0 м

3000

1000

5560

252

IIм

IIIм

0,9

1,1

2,55

2,3

7,5

7,7

1,2

2,2

0,6

0,80

3411

4307

2835

2879

1

1

4

5

2035

2046

5

6



Глубина 2,5 м;

ширина 3,2 м;

Hм = 2,5 м и более

3000

1000

5750

750

IIм

IIIм

1,2

1,3

2,9

2,6

7,0

7,2

3,3

4,7

0,6

0,80

3554

4582

2840

2840

1

1

4

4

2840

2840

5

5

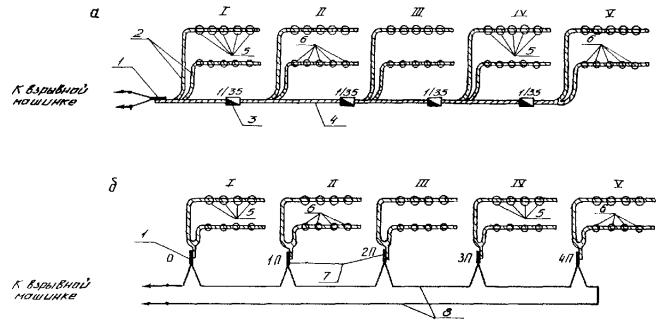

Схемы взрывной сети

Схема последовательного (по захваткам) короткозамедленного взрывания:

а - с использованием пиротехнических реле одностороннего действия; б - с использованием электродетонаторов короткозамедленного действия

I - V - последовательность взрывания зарядов по захваткам

1 - электродетонаторы мгновенного действия типа ЭД-8-Э или ЭД-8-Ж; 2 - концы ДШ, расположенного в зарядной щели; 3 - пиротехническое реле одностороннего действия КЗДШ-58 с интервалом замедления 35 м/с, с обозначением на схеме 1/35; 4 - магистраль ДШ; 5 - сосредоточенные заряды ВВ (нижнего) первого яруса в зарядной щели; 6 - сосредоточенные заряды ВВ (верхнего) второго яруса в зарядной щели; 7 - электродетонаторы короткозамедленного действия типа ЭДКЗ-ПМ-25, обозначение на схеме и интервал замедления соответственно 1П - 25 м/с, 2П - 50 м/с, 3П - 75 м/с, 4П - 100 м/с; 8 - провода электровзрывной сети

Примечание. При разработке мерзлого грунта IIIм группы по данной технологической карте при глубине траншеи 2,0 м количество захваток равно 6, поэтому схему взрывной сети соответственно увеличивают: а - на одно КЗДШ; б - на один ЭДКЗ.


2.6. При длине зарядной щели более 20 м детонирующий шнур (ДШ) следует выпускать с двух концов щели и предусмотреть возможность повторного инициирования заряда ВВ при затухании детонации и отказе части заряда. Поэтому расход ДШ определяется с учетом коэффициента дублирования Кд = 2 и коэффициента запаса на монтаж взрывной сети Кз = 1,1.

При укладке ДШ отдельные его отрезки соединяются только внахлестку или способами, указанными в инструкции, находящейся в ящике ДШ. Длина нахлестки должна быть не менее 10 см, а соединение шнура плотным и скрепленным изоляционной лентой, тесьмой или шпагатом. В местах присоединения отрезков ДШ не должно быть острых углов, перегибов и скруток.

2.7. Взрывание зарядов должно производиться непосредственно после их подготовки. Для возбуждения детонации детонирующего шнура предусматриваются электродетонаторы, которые присоединяются к магистральной линии. В качестве источника тока применяется взрывная машинка КПМ-1.

2.8. Перед началом взрывных работ должны быть установлены границы опасной зоны. Границы опасной зоны устанавливаются в соответствии с «Едиными правилами безопасности при взрывных работах». М., Недра, 1972.

2.9. Во избежание повторного смерзания объем разрыхленного взрывом мерзлого грунта на захватке должен соответствовать дневной выработке экскаваторов.

2.10. После производства взрыва разрыхленный грунт на поверхности планируется бульдозером ДЗ-109хл (ДЗ-110Ахл) в пределах поверхности траншеи.

2.11. Разработка разрыхленного мерзлого грунта в траншее производится экскаваторами ЭО-4121А с ковшом вместимостью 0,65 или 1,0 м3 или НД-15000 с ковшом вместимостью 1,5 м3.

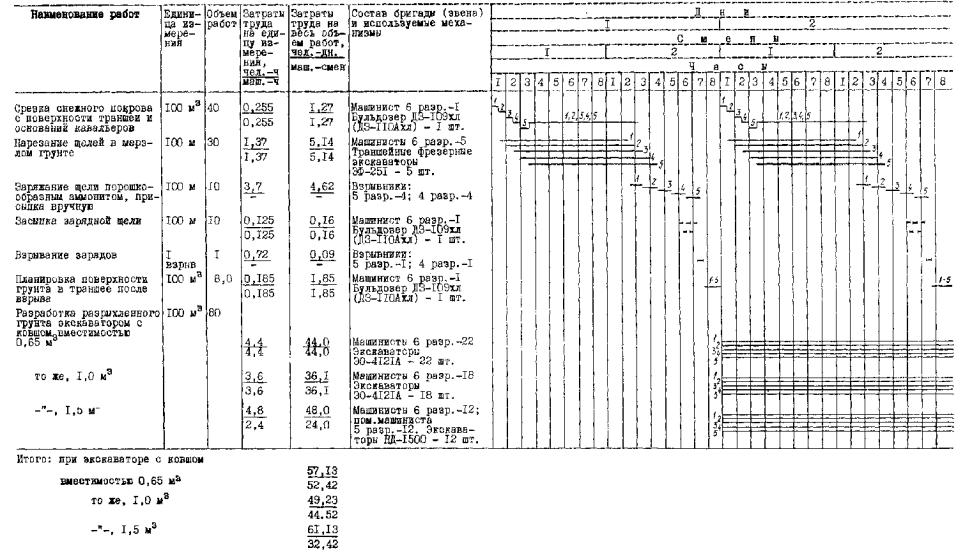

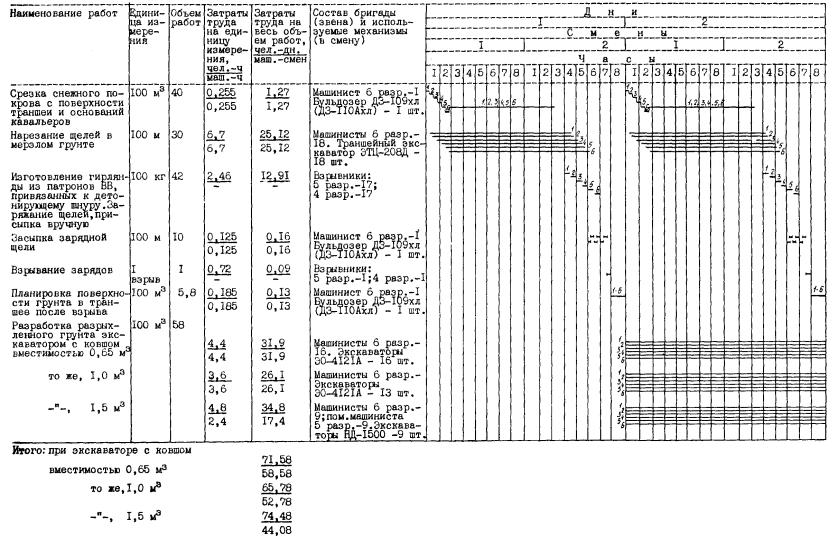

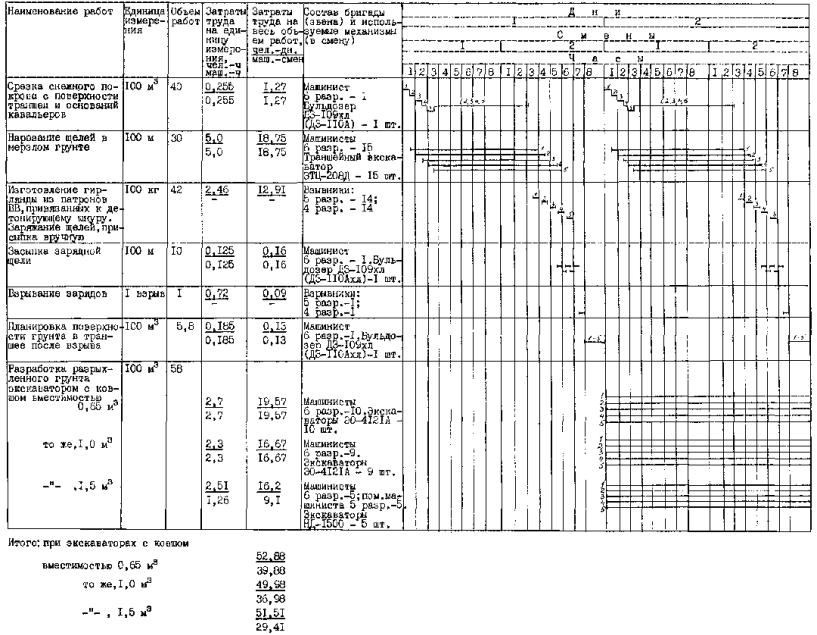

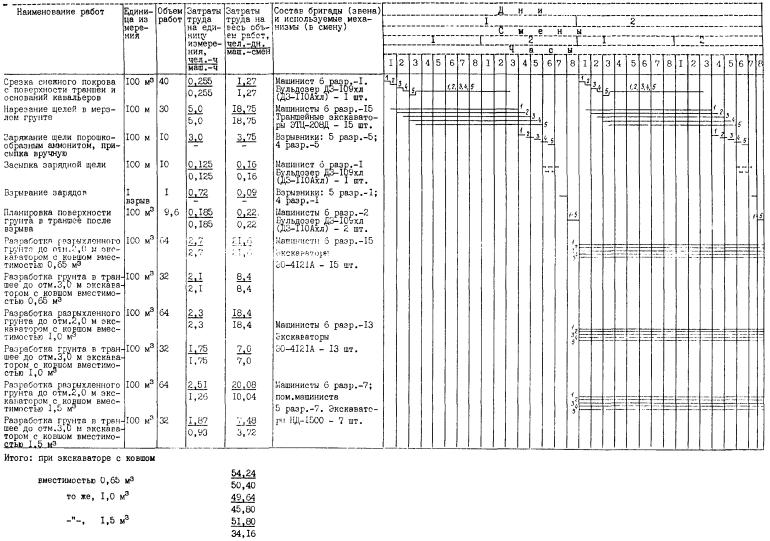

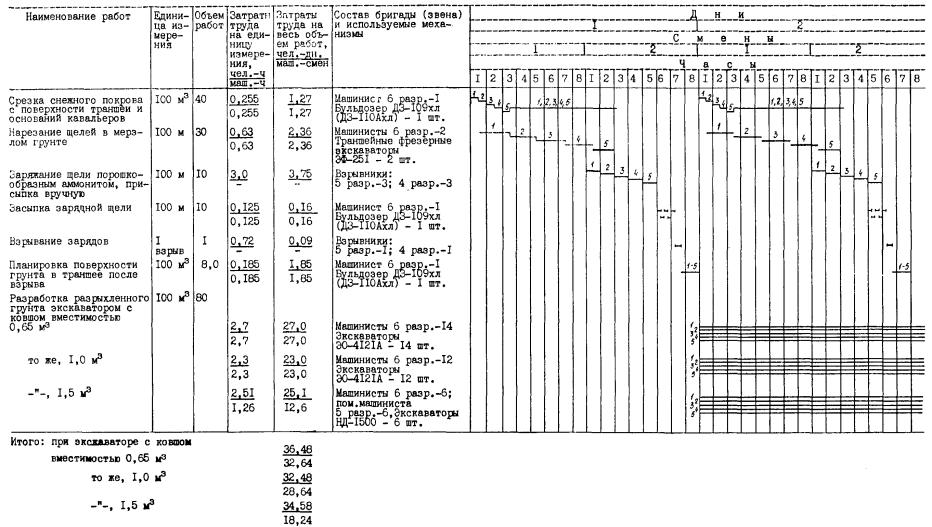

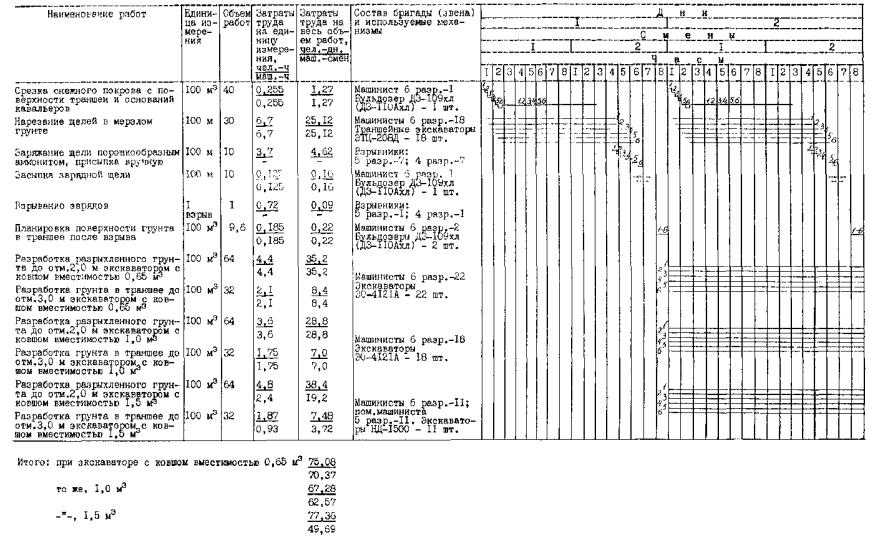

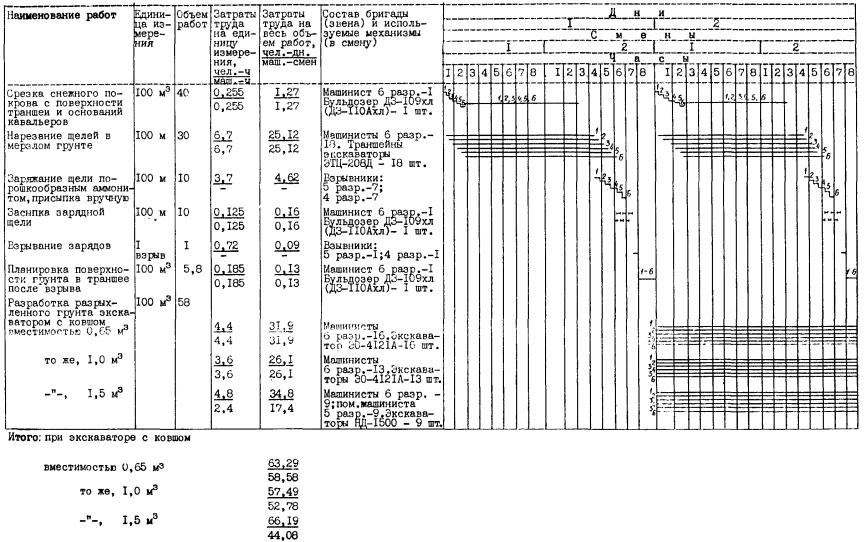

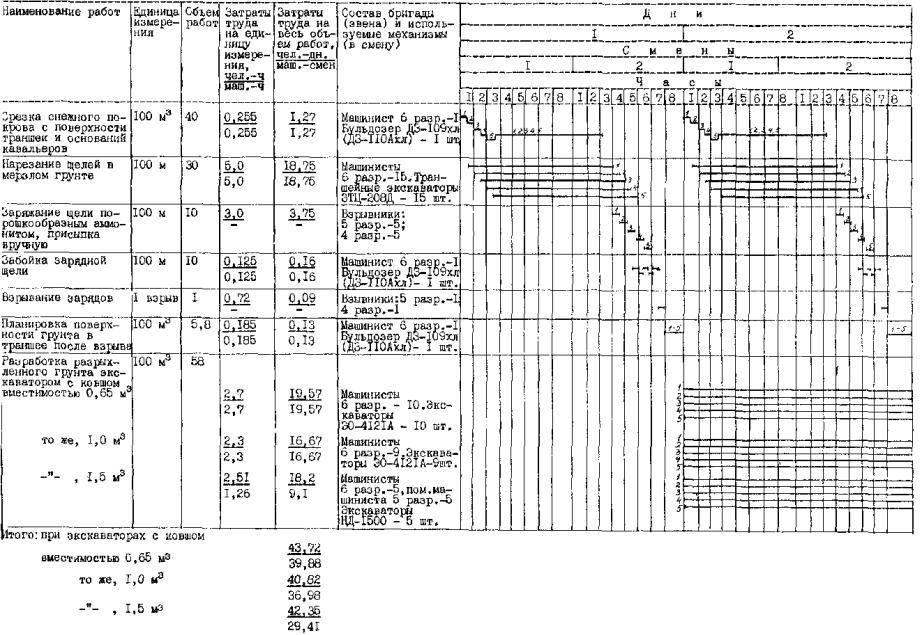

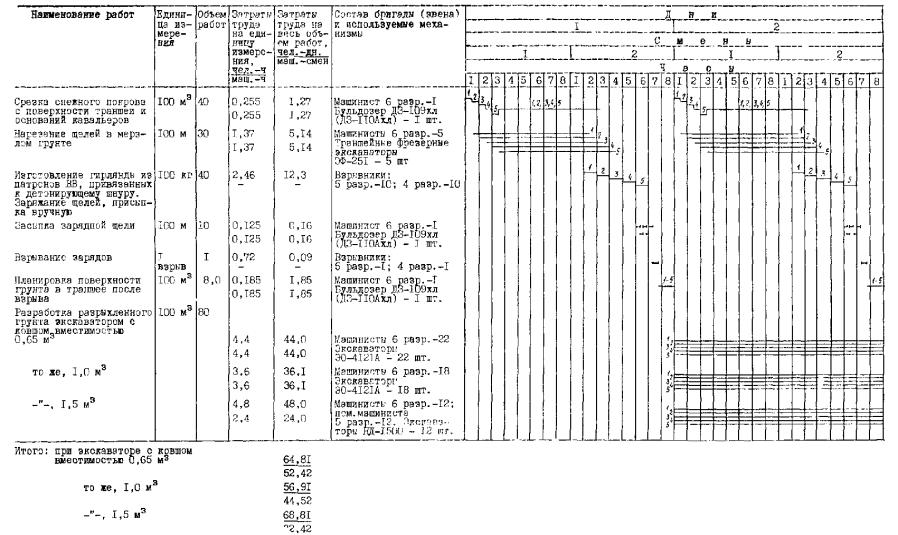

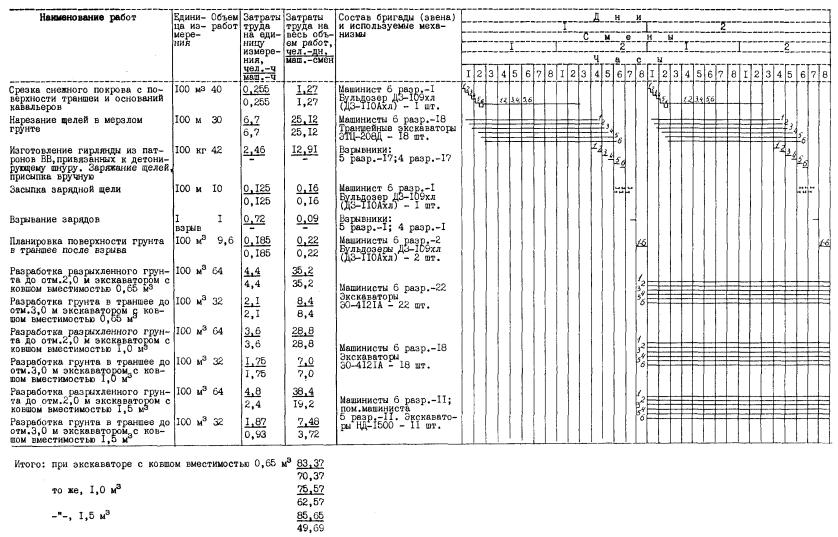

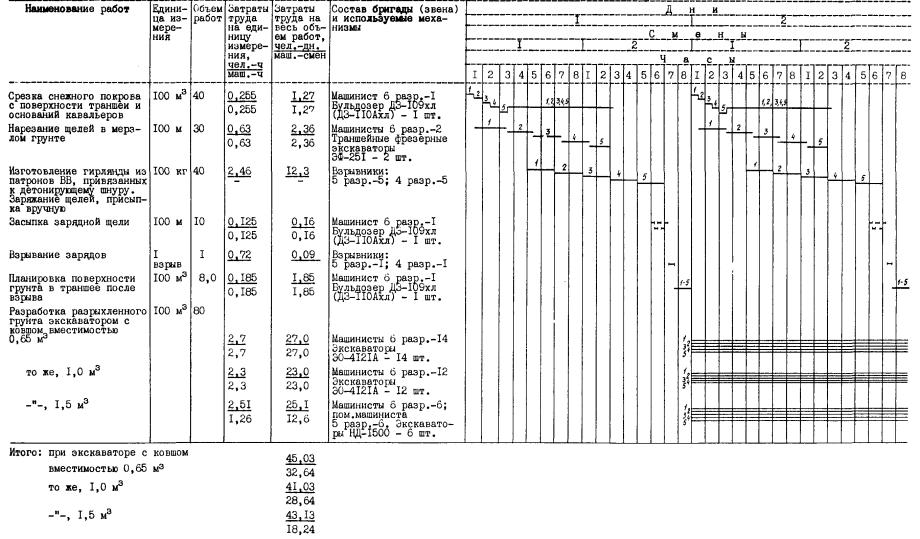

2.12. Необходимое количество экскаваторов определяется в графиках производства работ, которое зависит от сменной производительности экскаватора и группы разрабатываемого грунта.

2.13. Разработка грунта по всей траншее (1000 м) начинается одновременно всеми экскаваторами. Расстояние между экскаваторами определяется их количественным составом и может быть от 45 до 200 м.

2.14. Разработанный грунт из траншеи укладывается в кавальер вдоль разрабатываемой траншеи на расстоянии не ближе 2,0 м от края траншеи. Вынутый грунт в дальнейшем может использоваться для засыпки уложенных трубопроводов,

2.15. Работы по устройству траншей выполняются бригадами, численный состав которых, в зависимости от условий производства работ, приведен в таблице 1.

2.16. Схема операционного контроля качества приведена в табл. 2.

2.17. При производстве работ необходимо руководствоваться требованиями СНиП III-4-80 «Техника безопасности в строительстве», при этом особо необходимо обратить внимание на следующие пункты: к производству взрывных работ допускаются лица, сдавшие экзамен квалификационной комиссии и имеющие «Единую книжку взрывника»; руководство взрывными работами возлагается на специально утвержденного приказом работника, либо на технического руководителя взрывных работ подрядной организации или назначенного им лица. Руководитель взрывных работ должен иметь законченное горнотехническое образование или окончить специальное учебное заведение, или курсы, дающие право технического руководства взрывными работами; при взрывных работах разрешается применять взрывчатые вещества (ВВ) и средства взрывания (СВ), на которые имеется ГОСТ или утвержденные в установленном порядке технические условия, а также постановления Госгортехнадзора СССР.

Таблица 1

Квалификационный и численный состав рабочих занятых при разработке траншеи

Состав звена

Размеры траншеи, м

глубина 2,0;

ширина 2,9

глубина 3,0;

ширина 3,2

глубина 2,5;

ширина 3,2

Группа грунта

IIм

IIIм

IIм

IIIм

IIм

IIIм

I вариант - заряжание щели порошкообразным ВВ; II вариант - то же, патронированным ВВ

Машинист бульдозера ДЗ-109хл - 6 разр.

1 (1)

1 (1)

2 (2)

2 (2)

1 (1)

1 (1)

Машинист траншейного экскаватора ЭТЦ-208Д - 6 разр.

15 (15)

18 (18)

15 (15)

18 (18)

- (-)

- (-)

Машинист траншейного фрезерного экскаватора ЭФ-251 - 6 разр.

- (-)

- (-)

- (-)

- (-)

2 (2)

5 (5)

Взрывники: 5 разр.

5 (14)

7 (17)

5 (14)

7 (17)

3 (5)

4 (10)

4 разр.

5 (14)

7 (17)

5 (14)

7 (17)

3 (5)

4 (10)

Машинист экскаватора ЭО-4121А с ковшом вместимостью 0,65 м3 - 6 разр.

10 (10)

16 (16)

15 (15)

22 (22)

14 (14)

22 (22)

Машинист экскаватора ЭО-4121А с ковшом вместимостью 1,0 м3 - 6 разр.

9 (9)

13 (13)

13 (13)

18 (18)

12 (12)

18 (18)

Машинист экскаватора НД-1500 («Като») с ковшом вместимостью 1,5 м3 - 6 разр.

5 (5)

9 (9)

7 (7)

11 (11)

6 (6)

12 (12)

Помощник машиниста экскаватора НД-1500 с ковшом 1,5 м3 - 5 разр.

5 (5)

9 (9)

7 (7)

11 (11)

6 (6)

12 (12)

Итого:













при экскаваторе с ковшом 0,65 м3

36 (54)

49 (69)

42 (60)

56 (76)

23 (27)

36 (48)

то же, 1,0 м3

35 (53)

46 (66)

40 (58)

52 (72)

21 (25)

32 (44)

-"-, 1,5 м3

36 (54)

51 (71)

41 (59)

56 (76)

21 (25)

38 (50)

Таблица 2

Пооперационный контроль качества

Наименование операций, подлежащих контролю

Контроль качества выполнения операций

Состав

Способы

Время

Привлекаемый производственный персонал

1

2

3

4

5

Разбивка оси траншеи, контуров траншеи и кавальера для определения границ полосы, с которой удаляют снежный покров

Точность разбивки оси и контуров траншеи с допускаемыми отклонениями ±0,05 м. Точность разбивки контуров кавальера с допустимыми отклонениями ±0,2 м

Геодезическими и мерными инструментами

До начала удаления снежного покрова

Мастер, производитель работ, геодезическая служба

Удаление снежного покрова с поверхности траншеи и основания кавальера

Точность срезки снежного покрова с допустимыми отклонениями ±0,05 м

Визуально и стальным метром

В процессе удаления снежного покрова

Мастер

Рабочая разбивка оси траншеи, контуров траншеи и кавальера, радиуса опасной зоны

Точность разбивки оси и бровок траншеи с допустимыми отклонениями ±0,05 м. Точность разбивки контуров кавальера с допустимыми отклонениями ±0,2 м. Точность разбивки границ опасной зоны: ширина полосы опасной зоны с каждой стороны траншеи (не менее 30 м от бровок)

Геодезическими и мерными инструментами

После удаления снежного покрова

Мастер, производитель работ, геодезическая служба

Разметка осей зарядной и компенсирующих щелей

Точность разметки осей зарядной и компенсирующих щелей с допустимыми отклонениями ±0,03 м

Геодезическими и мерными инструментами

В процессе разметки осей щелей

Мастер, производитель работ, геодезическая служба

Нарезание зарядной и компенсирующих щелей

Точность нарезания щелей с допустимыми отклонениями: по ширине ±0,03 м, по глубине ±0,05 м

То же

В процессе нарезания щелей

То же

Изготовление гирлянд из патронов ВВ, привязанных к ДШ шпагатом, опускание гирлянд на дно щели с помощью шнура, привязанного к гирлянде

Точность размещения и количество патронов ВВ вдоль ДШ (в соответствии со схемой)

Стальным метром

В процессе изготовления и спуска гирлянд в траншею

Взрывники 5 и 4 разрядов

Заряжание зарядной щели порошкообразным ВВ

Точность массы единичного заряда ВВ. Точность размещения зарядов ВВ вдоль ДШ (в соответствии со схемой)

Стальным метром, шагающим измерителем, мерником

В процессе заряжания зарядной щели

Взрывники 5 и 4 разрядов

Присыпка щелей грунтом вручную

Точность присыпки щелей забоечным грунтом

Стальным метром

После присыпки

То же

Засыпка зарядной щели грунтом с помощью бульдозера

Максимальный размер комьев грунта, засыпаемого в зарядную щель (не должен превышать 4 - 5 см)

Визуально, стальным метром

В процессе засыпки грунта в зарядную щель

-"-

Монтаж взрывной сети и производство взрыва

Проверка правильности монтажа электровзрывной сети

Контрольно-измерительными приборами

В процессе монтажа

Взрывники 5 разряда

Разработка разрыхленного мерзлого и немерзлого грунта с укладкой в кавальер

Отклонение от проектного уклона дна траншеи допускается ±0,0005. Точность разработки грунта на дне траншеи с допустимыми недоборами не более ±0,05 м. Точность разработки грунта в поперечном размере траншеи с допустимыми отклонениями ±0,5 м

Геодезическими и мерными инструментами. Промеры через 50 м

В процессе разработки грунта в траншее

Мастер, геодезическая служба

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Технико-экономические показатели на 1000 м траншей приведены в табл. 3 для двух вариантов:

I вариант - с применением порошкообразного ВВ;

II вариант - с применением патронированного ВВ.

Таблица 3

Технико-экономические показатели (на 1000 м траншеи)

Наименование показателей

Размеры разрабатываемых траншей, м

глубина 2,0;

ширина 2,9

глубина 3,0;

ширина 3,2

глубина 2,5;

ширина 3,2

Группы грунта

IIм

IIIм

IIм

IIIм

IIм

IIIм

1

2

3

4

5

6

7

I вариант

Затраты труда, чел.-дн.: при работе экскаватора с ковшом вместимостью, м3













0,65

43,72

63,29

54,24

75,08

36,48

57,13

1,0

40,82

57,49

49,64

67,28

32,48

49,23

1,5

42,35

66,19

51,80

77,36

34,58

61,13

в т.ч. ручного труда

3,84

4,71

3,84

4,71

3,84

4,71

Потребность в машинах, маш.-смен:













траншейных экскаваторов цепных

18,75

25,12

18,75

25,12

2,36

5,14

одноковшовых экскаваторов с ковшом вместимостью, м3:













0,65

19,57

31,9

30,0

43,6

27,0

44,0

1,0

16,67

26,1

25,4

35,8

23,0

36,1

1,5

9,1

17,4

13,76

22,92

12,6

24,0

бульдозеров

1,56

1,56

1,65

1,65

3,28

3,28

Выработка на одного рабочего в смену, при работе экскаватора с ковшом вместимостью, м:













0,65 м3

22,87

15,80

18,43

13,32

27,41

17,50

1,0 м3

24,49

17,39

20,14

14,86

30,79

20,31

1,5 м3

23,61

15,11

19,30

12,92

28,92

16,36

Стоимость затрат труда при работе экскаватора с ковшом вместимостью, руб.:













0,65 м3

273-56

397-00

340-01

471-55

216-94

347-28

1,0 м3

255-58

359-88

311-21

421-63

182-14

296-08

1,5 м3

258-48

402-22

309-29

463-23

196-14

452-88

II вариант













Затраты труда, чел.-дн., при работе экскаватора с ковшом вместимостью, м3:













0,65

52,88

71,58

63,40

83,37

45,03

64,81

1,0

49,98

65,78

58,80

75,57

41,03

56,91

1,5

51,51

74,48

60,96

85,65

43,13

68,81

в т.ч. ручного труда

13,0

13,0

13,0

13,0

12,39

12,39

Потребность в машинах, маш.-смен:













траншейных цепных экскаваторов

18,75

25,12

18,75

25,12

2,36

5,14

одноковшовых экскаваторов с ковшом вместимостью, м3:













0,65

19,57

31,9

30,0

43,6

27,0

44,0

1,0

16,67

26,1

25,4

35,8

23,0

36,1

1,5

9,1

17,4

13,76

22,92

12,6

24,0

бульдозеров

1,56

1,56

1,65

1,65

3,28

3,28

Выработка на одного рабочего в смену, м, при работе экскаватора с ковшом вместимостью, м3:













0,65

18,91

13,97

15,77

11,99

22,20

15,42

1,0

20,00

15,20

17,00

13,23

24,37

17,57

1,5

19,41

13,42

16,40

11,67

23,18

14,53

Расчет № 1

Работа выполняется машинистом 5 разряда.

Усредненные затраты времени работы бульдозера на забивку зарядной щели по обобщенным данным наблюдений в процессе внедрения щелевзрывного способа - 0,096 чел.-ч на 100 м щели. С коэффициентом (К = 1,3), учитывающим затраты времени на отдых и непредвиденные потери времени: 0,096´1,3 = 0,125 чел.-ч.

Часовая тарифная ставка машиниста 5 разр. - 0-70,2 руб.

Заработная плата 0-70,2´0,125 = 0-08,8 руб.

Расчет № 2

Работа выполняется звеном взрывников 4 разряда.

Средневзвешенные затраты труда на заряжание зарядной щели патронированным ВВ, определенные наблюдениями в процессе внедрения щелевзрывного способа, - 1,89 чел.-ч на 100 кг ВВ.

Затраты труда исчисляются с учетом затрат рабочего времени на отдых и непредвиденные потери времени (К = 1,3) и составляют: 1,89´1,3 = 2,46 чел.-ч.

Часовая тарифная ставка рабочего 4 разр. составляет 0-62,5 руб.

Рыхление мерзлых грунтов производится только в зимнее время, поэтому поправочный коэффициент к тарифной ставке для температурной зоны, рассчитанный согласно ЕНиР, общая часть, приложение 2, табл. 3, составляет:

0,625´1,14´2,46´2 = 3-51 руб.-коп.

Расчет № 3

Средневзвешенные затраты труда на взрывание зарядов ВВ в зарядной щели по обобщенным наблюдениям в процессе внедрения щелевзрывного способа - 0,554 чел.-ч на 1 взрыв.

Затраты труда с учетом непредвиденных потерь (К = 1,3) составят: 0,554´1,3 = 0,72 чел.-ч.

Работа выполняется 1 взрывником 3 разряда с часовой тарифной ставкой 0,524 руб.

Заработная плата с учетом поправочного коэффициента к тарифной ставке (К = 1,14) составит: 0,524´1,14´0,72 = 0-43 руб.-коп.

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в машинах, оборудовании, инструменте, инвентаре и приспособлениях на разработку 1000 м траншеи в сутки приведена в табл. 4.

4.2. Потребность в эксплуатационных материалах на разработку траншеи 1000 м приводится в табл. 5.

Таблица 4

Потребность в машинах, оборудовании, инструменте и инвентаре

Наименование

Тип

Марка

Количество при различных размерах траншеи, шт.

Техническая характеристика

глубина 2,0 м;

ширина 2,9 м

глубина 3,0 м;

ширина 3,2 м

глубина 2,5 м;

ширина 3,2 м

Группа грунта

IIм

IIIм

IIм

IIIм

IIм

IIIм

1

2

3

4

5

6

7

8

9

10

Экскаватор, оборудованный обратной лопатой

Одноковшовый, на гусеничном ходу

ЭО-4121А или

10

16

15

22

14

22

Вместимость ковша 0,65 м3.

Мощность двигателя 130 л.с. (95 кВт)

ЭО-4121А или

9

13

13

18

12

18

Вместимость ковша 1,0 м3.

Мощность двигателя 130 л.с. (95 кВт)

НД-1500

5

9

7

11

6

12

Вместимость ковша 1,5 м3.

Мощность двигателя 200 л.с. (147 кВт)

Экскаватор траншейный

Цепной на тракторе Т-130.1.Г-1

ЭТЦ-208Д

15

18

15

18

-

-

Мощность двигателя 130 л. с. (95 кВт). Размеры отрываемой щели: глубина до 2,0 м; ширина 0,14 м

Экскаватор траншейный

Фрезерный

ЭФ-251

-

-

-

-

2

5

Размеры отрываемой щели: глубина 2,5 м; ширина 0,3 м

Бульдозер

С поворотным отвалом на гусеничном тракторе Т-130.1.Г-1

ДЗ-109хл

1

1

2

2

1

1

Универсальный; длина отвала 4120 мм, высота отвала 1170 мм

Взрывная машинка

Конденсаторная, индуктивная

КПМ-1А

1

1

1

1

1

1

Напряжение на конденсаторе-накопителе 1500 В. Предельное сопротивление взрывной сети 300 Ом

Взрывной испытатель

Пьезоэлектрический

ВИО-3

1

1

1

1

1

1

-

Нивелир

-

Н-3 (НВ-1)

1

1

1

1

1

1

-

Рейка нивелирная

-

-

1

1

1

1

1

1

-

Рулетка

-

-

1

1

1

1

1

1

Длина 50 м

Метр стальной складной



-

1

1

1

1

1

1

-

Вешка геодезическая

-

-

40

40

40

40

40

40

-

Шагающий измеритель

-

-

1

1

1

1

1

1

-

Мерник

-

-

10

10

10

10

10

10

-

Воронка

-

-

10

10

10

10

10

10

-

Таблица 5

Потребность в эксплуатационных материалах

Наименование

Марка машины

Норма на один маш.-ч работы, кг

Количество на принятый объем при следующих размерах траншеи, кг

глубина 2,0 м;

ширина 2,9 м

глубина 3,0 м;

ширина 3,2 м

глубина 2,5 м;

ширина 3,2 м

Группа грунта

IIм

IIIм

IIм

IIIм

IIм

IIIм

1

2

3

4

5

6

7

8

9

Дизельное топливо

ЭО-4121А с ковшом вместимостью 0,65 м3

9,9

156,6

1550,34

255,2

2526,48

240,0

2376,00

348,8

3453,12

216,0

2138,4

352,0

3484,8

То же, 1,0 м3

9,9

133,4

1320,66

208,8

2067,12

203,2

2011,68

286,4

2835,36

184,0

1821,60

288,0

2851,2

НД-1500 с ковшом вместимостью 1,5 м3

16,5

73,08

1205,82

139,2

1224,96

110,4

1821,60

183,36

3025,44

100,8

1663,2

192,0

3168,0

ЭТЦ-208Д

8,8

150,00

1320,00

201,00

1768,80

150,00

1320,00

201,00

1768,80

-

-

-

-

ЭФ-251

-

-

-

-

-

-

-

-

-

18,9

-

41,1

-

ДЗ-109хл

10,3

12,52

128,99

12,52

128,99

13,23

136,23

13,23

136,23

12,93

133,18

12,93

133,18

Итого:



5525,81

7716,35

7665,51

11218,95

5756,38

9637,18

Масло дизельное (ДС-8; ДП-8; М-8Г)

ЭО-4121А с ковшом вместимостью 0,65 м3

0,495

77,52

126,32

118,8

172,66

106,92

174,24

То же, 1,0 м3

0,495

66,03

103,35

100,58

141,77

91,08

142,56

НД-1500 с ковшом вместимостью 1,5 м3

0,825

60,29

61,24

91,08

151,27

83,16

158,4

ЭТЦ-208Д

0,44

66,0

88,44

66,0

88,44

-

-

ЭФ-251

-

-

-

-

-

-

-

ДЗ-109хл

0,515

6,45

6,45

6,81

6,81

6,66

6,66

Итого:



276,29

385,8

383,27

560,95

287,82

481,86

Масло трансмиссионное (АКЗа-6; АК-15)

ЭО-4121А с ковшом вместимостью 0,65 м3

0,099

15,50

25,26

23,76

34,53

21,38

34,85

То же, 1,0 м3

0,099

13,20

20,67

20,12

28,35

18,22

28,51

НД-1500 с ковшом вместимостью 1,5 м3

0,165

12,06

12,25

18,22

30,25

16,63

31,68

ЭТЦ-208Д

0,088

13,20

17,69

13,20

17,69

-

-

ЭФ-251

-

-

-

-

-

-

-

ДЗ-109хл

0,103

1,29

1,29

1,36

1,36

1,33

1,33

Итого:



55,25

77,16

76,66

112,18

57,56

96,37

Масло индустриальное 458

ЭО-4121А с ковшом вместимостью 0,65 м3

0,099

15,50

25,26

23,76

34,53

21,38

34,85

То же, 1,0 м3

0,099

13,20

20,67

20,12

28,35

18,22

28,51

НД-1500 с ковшом вместимостью 1,5 м3

0,165

12,06

12,25

18,22

30,25

16,63

31,68

ЭТЦ-208Д

0,088

13,20

17,69

13,20

17,69

-

-

ЭФ-251

-

-

-

-

-

-

-

ДЗ-109хл

0,103

1,29

1,29

1,36

1,36

1,33

1,33

Итого:



55,25

77,16

76,66

112,18

57,56

96,37

Смазка графитная УСс-А

ЭО-4121А с ковшом вместимостью 0,65 м3

0,148

23,17

37,76

35,52

51,62

31,96

52,09

То же, 1,0 м3

0,148

19,74

30,90

30,07

42,38

27,23

42,62

НД-1500 с ковшом вместимостью 1,5 м3

0,247

18,05

18,33

27,26

45,28

24,89

47,42

ЭТЦ-208Д

0,132

19,8

26,53

19,8

26,53

-

-

ЭФ-251

-

-

-

-

-

-

-

ДЗ-109хл

0,154

1,92

1,92

2,03

2,03

1,99

1,99

Итого:



82,68

115,44

114,68

167,84

86,07

144,12

Солидол (УС-1; УСс-1)

ЭО-4121А с ковшом вместимостью 0,65 м3

0,148

23,17

37,76

35,52

51,62

31,96

52,09

То же, 1,0 м3

0,148

19,74

30,90

30,07

42,38

27,23

42,62

НД-1500 с ковшом вместимостью 1,5 м3

0,247

18,05

18,33

27,26

45,28

24,89

47,42

ЭТЦ-208Д

0,132

19,8

26,53

19,8

26,53

-

-

ЭФ-251

-



-

-

-

-

-

ДЗ-109хл

0,154

1,92

1,92

2,03

2,03

1,99

1,99

Итого:



82,68

115,44

114,68

167,84

86,07

144,12

Примечание. Числитель - маш.-ч работы механизма; знаменатель - потребность в эксплуатационных материалах на принятый объем работ.


КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА (на 1000 м траншеи)

1. Разработка траншеи глубиной 2,0 м и шириной 2,9 м при глубине промерзания 2,0 м и более в вечномерзлом грунте

Обоснование принятых норм

Наименование работ

Синица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат труда на весь объем работ, руб.-коп.

Группа грунта

IIм

IIIм

IIм

IIIм

IIм

IIIм

IIм

IIIм

IIм

IIIм

1

2

3

4

5

6

7

8

9

10

11

12

13

ЕНиР § 2-1-15, п. 13а, табл. 2, примечание п. 3

Срезка снежного покрова с поверхности траншеи и оснований кавальеров бульдозером ДЗ-109хл (ДЗ-110Ахл) с перемещением за кавальеры на расстояние до 10 м

100 м3

40

40

0,255

0,255

0,255

0,255

1,27

1,27

1,27

1,27

0-23,7

0-23,7

9-48

9-48

ВНиР сб. В40, ч. 1, § В40-5, поз. 5

Нарезание щелей в мерзлом грунте траншейным цепным экскаватором ЭТЦ-208Д

100 м

30

30

5,0

5,0

6,7

6,7

18,75

18,75

25,12

25,12

3-95

5-30

118-50

159-00

ТНиР, сб. В40, ч. 1, § В40-5, поз. 5

I вариант - для порошкообразного ВВ

Заряжание щели порошкообразным аммонитом, присыпка вручную

100 м

10

10

3,0

-

3,7

-

3,75

-

4,62

-

1-98,8

2-45,2

19-88

24-52

Данные ЦНИИОМТП (расчет 1)

Забойка зарядной щели бульдозером ДЗ-109хл (ДЗ-110Ахл)

100 м

10

10

0,125

0,125

0,125

0,125

0,16

0,16

0,16

0,16

0-08,8

0-08,8

0-88

0-88

Данные ЦНИИОМТП (расчет № 2)

II вариант - заряжание патронированным ВВ

Изготовление гирлянды из патронов ВВ, привязанных к детонирующему шнуру. Заряжание щелей, присыпка вручную

100 кг

42

42

2,46

-

2,46

-

12,91

-

12,91

-

3-51

3-51

147-42

147-42

Данные ЦНИИОМТП (расчет № 1)

Забойка зарядной щели бульдозером ДЗ-109хл (ДЗ-110Ахл)

100 м

10

10

0,125

0,125

0,125

0,125

0,16

0,16

0,16

0,16

0-08,8

0-08,8

0-88

0-88

Данные ЦНИИОМТП (расчет № 3)

Взрывание зарядов

1 взрыв

1

1

0,72

-

0,72

-

0,09

-

0,09

-

0-43

0-43

0-43

0-43

ЕНиР § 2-1-24, табл. 2, поз. 12м

Планировка поверхности грунта в траншее после взрыва бульдозером ДЗ-109хл (ДЗ-110Ахл)

100 м3

5,8

5,8

0,185

0,185

0,185

0,185

0,13

0,13

0,13

0,13

0-14,6

0-14,6

0-85

0-85

ДиЗ, вып. 10, § 2-1-11а, табл. 5, п. 2и, л; п. 3и, л

Разработка разрыхленного мерзлого грунта в траншее экскаватором ЭО-4121А с ковшом вместимостью

                                                                               0,65 м3

100 м3

58

58

2,7

2,7

4,4

4,4

19,57

19,57

31,9

31,9

2-13

3-48

123-54

201-84

                                                                                 1,0 м3



2,3

2,3

3,6

3,6

16,67

16,67

26,1

26,1

1-82

2-84

105-56

164-72

II-3-82, стр. 60, § 7, табл. 1, п. 3и, л, К = 1,14

Разработка разрыхленного грунта в траншее экскаватором НД-1500 с ковшом вместимостью 1,5 м3

100 м3

58

58

2,51

1,26

4,8

2,4

18,2

9,1

34,8

17,4

1-87

3-57

108-46

207-06



Итого: I вариант













экскаватор с ковшом вместимостью 0,65 м3

43,72

39,88

63,29

58,58





273-56

397-00

то же, 1,0 м3

40,82

36,98

57,49

52,78





255-58

359-88

-"-, 1,5 м3

42,35

29,41

66,19

44,08





258-48

402-22

II вариант













экскаватор с ковшом вместимостью 0,65 м3

52,88

39,88

71,58

58,58





401-10

519-90

то же, 1,0 м3

49,98

36,98

65,78

52,78





383-12

482-78

-"-, 1,5 м3

51,51

29,41

74,48

44,08





386-02

525-12

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА (на 1000 м траншеи)

2. Разработка траншеи глубиной 3,0 м и шириной 3,2 м при глубине промерзания 2,0 м

Обоснование принятых норм

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат труда на весь объем, руб.-коп.

Группа грунта

IIм

IIIм

IIм

IIIм

IIм

IIIм

IIм

IIIм

IIм

IIIм

1

2

3

4

5

6

7

8

9

10

11

12

13

ЕНиР § 2-1-15, табл. 2, поз. 13а, примечание п. 3

Срезка снежного покрова с поверхности траншеи и оснований кавальеров бульдозером ДЗ-109хл (ДЗ-110Ахл) с перемещением за кавальеры на расстояние до 20 м

100 м3

40

40

0,255

0,255

0,255

0,255

1,27

1,27

1,27

1,27

0-23,7

0-23,7

9-48

9-48

ЕНиР сб. В40, ч. 1, § В40-5, поз. 5

Нарезание щелей в мерзлом грунте траншейным цепным экскаватором ЭТЦ-208Д

100 м

30

30

5,0

5,0

6,7

6,7

18,75

18,75

25,12

25,12

3-95

5-30

118-50

159-00

ТНиР вып. 2, 1975, § Т-2-10А, табл. 1а

I вариант - заряжание порошкообразным ВВ Заряжание щелей порошкообразным аммонитом, присыпка вручную

100 м

10

10

3,0

-

3,7

-

3,75

-

4,62

-

1-98,8

2-45,2

19-88

24-52

Данные ЦНИИОМТП (расчет № 1)

Забойка зарядной щели бульдозером ДЗ-109хл (ДЗ-110Ахл)

100 м

10

10

0,125

0,125

0,125

0,125

0,16

0,16

0,16

0,16

0-08,8

0-08,8

0-88

0-88

Данные ЦНИИОМТП (расчет № 2)

II вариант - заряжание патронированным ВВ Изготовление гирлянды из патронов ВВ, привязанных к детонирующему шнуру. Заряжание щелей, присыпка зарядов вручную

100 кг

42

42

2,46

-

2,46

-

12,91

-

12,91

-

3-51

3-51

147-42

147-42

Данные ЦНИИОМТП (расчет № 1)

Забойка зарядных щелей бульдозером ДЗ-109хл (ДЗ-110Ахл)

100 м

10

10

0,12

0,12

0,125

0,125

0,16

0,16

0,16

0,16

0-08,8

0-08,8

0-88

0-88

Данные ЦНИИОМТП (расчет № 3)

Взрывание зарядов

1 взрыв

1

1

0,72

-

0,72

-

0,09

-

0,09

-

0-43

0-43

0-43

0-43

ЕНиР § 2-1-24. табл. 2, поз. 12а

Планировка поверхности грунта в траншее после взрыва бульдозером ДЗ-109хл (ДЗ-110Ахл)

100 м3

9,6

9,6

0,185

0,185

0,185

0,185

0,22

0,22

0,22

0,22

0-14,6

0-14,6

1-40

1-40

ДиЗ вып. 10, § 2-1-11б, табл. 1, п. 2и, л, п. 3и, л

Разработка разрыхленного грунта в траншее до отм. 2,0 м экскаватором ЭО-4121А с ковшом вместимостью

100 м3

64

64



















                                                          0,65 м3







2,7

2,7

4,4

4,4

21,6

21,6

35,2

35,2

2-13

3-48

136-32

222-72



                                                            1,0 м3







2,3

2,3

3,6

3,6

18,4

18,4

28,8

28,8

1-82

2-84

116-48

181-76

ДиЗ вып. 10, § 2-1-11б, табл. п. 2з, 3з

Разработка грунта II группы в траншее до отм. 3,0 м экскаватором ЭО-4121А с ковшом вместимостью

100 м3

32

32



















                                                          0,65 м3







2,1

2,1

2,1

2,1

8,4

8,4

8,4

8,4

1-66

1-66

53-12

53-12



                                                            1,0 м3







1,75

1,75

1,75

1,75

7,0

7,0

7,0

7,0

1-38

1-38

44-16

44-16

II-3-82, стр. 60, § 7, табл. 1. п. 3и, л, умн. на К = 1,14

Разработка разрыхленного мерзлого грунта в траншее до отм. 2,0 м экскаватором НД-1500, оборудованным обратной лопатой с ковшом вместимостью 1,5 м3

100 м3

64

64

2,51

1,26

4,8

2,4

20,08

10,04

38,4

19,2

1-87

3-57

119-68

228-48

II-3-82, стр. 60, § 7, табл. 1, п. 3з, К = 1,4

Разработка грунта II группы в траншее до отм. 3,0 м экскаватором НД-1500 с ковшом вместимостью 1,5 м3

100 м3

32

32

1,87

0,93

1,87

0,93

7,48

3,72

7,48

3,72

1-22

1-22

39-04

39-04

Итого: I вариант - экскаватор с ковшом вместимостью 0,65 м3

54,24

50,40

75,08

70,37





340-01

471-55

                                                                                         То же, 1,0 м3

49,64

45,80

67,28

62,57





311-21

421-63

                                                                                               -"-, 1,5 м3

51,80

34,16

77,36

49,69





309-29

463-23

II вариант - экскаватор с ковшом вместимостью 0,65 м3

63,40

50,40

83,37

70,37





467-55

594-45

                                                                                         То же, 1,0 м3

58,80

45,80

75,57

62,57





438-75

544-53

                                                                                               -"-, 1,5 м3

60,96

34,16

85,65

49,69





436-83

586-13

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА (на 1000 м траншеи)

3. Разработка траншеи глубиной 2,5 м и шириной 3,2 м при глубине промерзания 2,0 м и более и в вечномерзлом грунте

Обоснование принятых норм

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем,

чел.-дн.

маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат труда на весь объем, руб.-коп.

Группа грунта

IIм

IIIм

IIм

IIIм

IIм

IIIм

IIм

IIIм

IIм

IIIм

1

2

3

4

5

6

7

8

9

10

11

12

13

ЕНиР § 2-1-15. табл. 2, поз. 13л, примечание, п. 3

Срезка снежного покрова с поверхности траншеи и оснований кавальеров бульдозером ДЗ-109хл (ДЗ-110Ахл) с перемещением за кавальеры на расстояние до 10 м

100 м3

40

40

0,255

0,255

0,255

0,255

1,27

1,27

1,27

1,27

0-23,7

0-23,7

9-48

9-48

Данные ВНИИземмаша

Нарезание щелей в мерзлом грунте траншейным фрезерным экскаватором

100 м

30

30

0,63

0,63

1,37

1,37

2,36

2,36

5,14

5,14

0-49

1-08

14-70

32-40

ТНиР сб. В40, ч. 1, § В40-5, поз. 5

I вариант - заряжание порошкообразным ВВ

Заряжание щелей порошкообразным аммонитом, присыпка вручную

100 м

10

10

3,0

-

3,7

-

3,75

-

4,62

-

1-98,8

2-45,2

19-88

24-52

Данные ЦНИИОМТП (расчет № 1)

Забойка зарядной щели бульдозером ДЗ-109хл (ДЗ-110Ахл)

100 м

10

10

0,125

0,125

0,125

0,125

0,16

0,16

0,16

0,16

0-08,8

0-08,8

0-88

0-88

Данные ЦНИИОМТП (расчет № 2)

II вариант - заряжание патронированным ВВ

Изготовление гирлянды из патронов ВВ, привязанных к детонирующему шнуру. Заряжание щелей, опускание гирлянд на дно с помощью шнура, присыпка зарядов вручную

100 кг

40

40

2,46

-

2,46

-

12,3

-

12,3

-

3-51

3-51

140-40

140-40

Данные ЦНИИОМТП (расчет № 1)

Забойка зарядных щелей бульдозером ДЗ-109хл (ДЗ-110Ахл)

100 м

10

10

0,125

0,125

0,125

0,125

0,16

0,16

0,16

0,16

0-08,8

0-08,8

0-88

0-88

Данные ЦНИИОМТП (расчет № 3)

Взрывание зарядов

1 взрыв

1

1

0,72

-

0,72

-

0,09

-

0,09

-

0-43

0-43

0-43

0-43

ЕНиР § 2-1-24, табл. 2, поз. 12а

Планировка поверхности грунта в траншее после взрыва бульдозером ДЗ-109хл (ДЗ-110Ахл)

100 м3

8,0

8,0

0,185

0,185

0,185

0,185

1,85

1,85

1,85

1,85

0-14,6

0-14,6

1-17

1-17

ДиЗ, вып. 10, § 2-1-11б, табл. 1, поз. 2и, л; 3и, л

Разработка разрыхленного мерзлого грунта в траншее экскаватором ЭО-4121А с ковшом вместимостью

100 м3

80

80



















                                                                 0,65 м3







2,7

2,7

4,4

4,4

27,0

27,0

44,0

44,0

2-13

3-48

170-40

278-40



                                                                   1,0 м3







2,3

2,3

3,6

3,6

23,0

23,0

36,1

36,1

1-82

2-84

145-60

227-20

II-3-82, стр. 60, § 7, табл. 1, п. 3и, п. 3л, К = 1,14

Разработка разрыхленного грунта в траншее экскаватором НД-1500, оборудованным обратной лопатой, с ковшом вместимостью 1,5 м3

100 м3

80

80

2,51

1,26

4,8

2,4

25,1

12,6

48,0

24,0

1-87

3-57

149-60

384-00

Итого: I вариант - экскаватор с ковшом вместимостью 0,65 м3

36,48

32,64

57,13

52,42





216-94

347-28

                                                                                         То же, 1,0 м3

32,48

28,64

49,23

44,52





182-14

296-08

                                                                                               -"-, 1,5 м3

34,58

18,24

61,13

32,42





196-14

452-88

II вариант - экскаватор с ковшом вместимостью 0,65 м3

45,03

32,64

64,81

52,42





337-46

463-16

                                                                                         То же, 1,0 м3

41,03

28,64

56,91

44,52





312-66

411-96

                                                                                               -"-, 1,5 м3

43,13

18,24

68,81

32,42





316-66

568-76

ГРАФИК ПРОИЗВОДСТВА РАБОТ

Грунт IIм группы, промерзающий более чем на 2,0 м или вечномерзлый. Траншея глубиной 2,0 м и шириной 2,9 м. ВВ - порошкообразное

Примечания. 1. Длина захватки принята 200 м. Нарезание зарядной щели на каждой захватке начинается через 30 мин после начала нарезания компенсирующих щелей.

2. Цифрами 1 - 5 над линиями обозначены номера захваток.

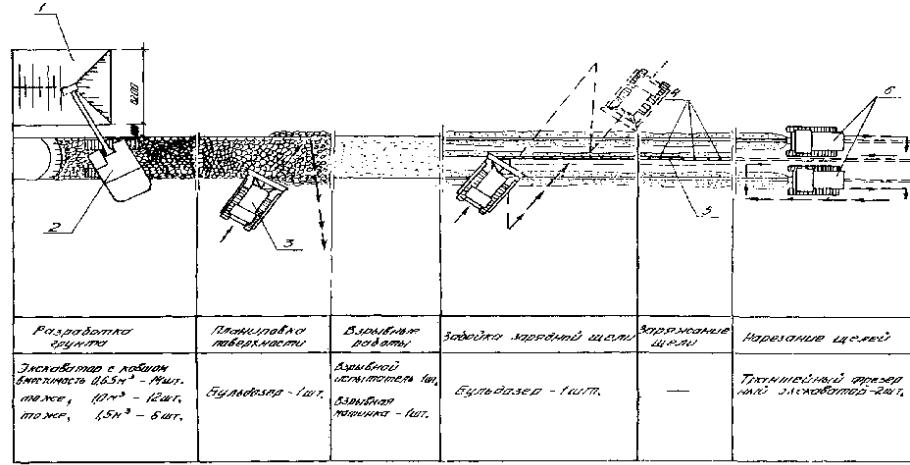

Разработка грунта в траншее глубиной 2,0 м, шириной 2,9 м (грунт IIм группы)

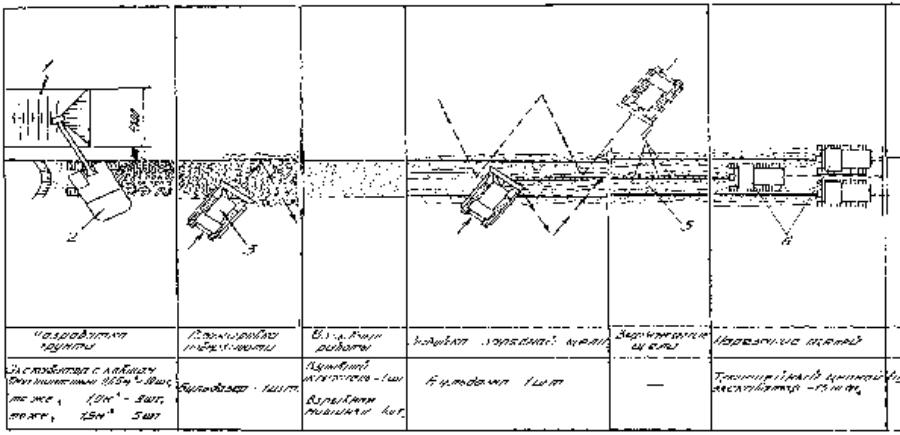

1 - отвал грунта; 2 - экскаватор; 3 - бульдозер; 4 - заряды ВВ; 5 - детонирующий шнур; 6 - траншейный цепной экскаватор

Примечания. 1. Удаление снежного покрова с поверхности траншеи и оснований кавальеров осуществляется бульдозером ДЗ-109хл (ДЗ-110Ахл) с перемещением его за кавальеры на расстояние до 10 м.

2. Данная схема производства работ также применима для варианта траншеи глубиной 3,0 м и шириной 3,2 м.

ГРАФИК ПРОИЗВОДСТВА РАБОТ

Грунт IIм группы, промерзающий более чем на 2,0 м или вечномерзлый. Траншея глубиной 2,0 м и шириной 2,9 м. ВВ - патронированное

Примечания. 1. Длина захватки принята 200 м. Нарезание зарядной щели на каждой захватке начинается через 30 мин после начала нарезания компенсирующих щелей.

2. Цифрами 1 - 5 над линиями обозначены номера захваток.

ГРАФИК ПРОИЗВОДСТВА РАБОТ

Грунт IIIм группы, промерзающий более чем на 2,0 м или вечномерзлый. Траншея глубиной 2,0 м и шириной 2,9 м. ВВ - порошкообразное

Примечания. 1. Длина захватки принята 167 м. Нарезание зарядной щели на каждой захватке начинается через 15 мин после начала нарезания компенсирующих щелей.

2. Цифры 1 - 6 над линиями обозначают номера захваток.

ГРАФИК ПРОИЗВОДСТВА РАБОТ

Грунт IIIм группы, промерзающий более чем на 2,0 м или вечномерзлый. Траншея глубиной 2,0 м и шириной 2,9 м. ВВ - патронированное

Примечания. 1. Длина захватки принята 167 м. Нарезание зарядной щели на каждой захватке начинается через 15 мин после начала нарезания компенсирующих щелей.

2. Цифрами 1 - 6 над линиями обозначены номера захваток.

ГРАФИК ПРОИЗВОДСТВА РАБОТ

Грунт IIм группы, промерзающий на глубину 2,0 м. Траншея глубиной 3,0 м и шириной 3,2 м. ВВ - порошкообразное

Примечания. 1. Длина захватки принята 200 м. Нарезание зарядной щели на каждой захватке начинается через 30 мин после начала нарезания компенсирующих щелей.

2. Цифрами 1 - 5 над линиями обозначены номера захваток.

ГРАФИК ПРОИЗВОДСТВА РАБОТ

Грунт IIм группы, промерзающий на глубину 2,0 м. Траншея глубиной 3,0 м и шириной 3,2 м. ВВ - патронированное

Примечания. 1. Длина захватки принята 200 м. Нарезание зарядной щели на каждой захватке начинается через 30 мин после начала нарезания компенсирующих щелей.

2. Цифрами 1 - 5 над линиями обозначены номера захваток.

ГРАФИК ПРОИЗВОДСТВА РАБОТ

Грунт IIIм группы, промерзающий на глубину 2,0 м. Траншея глубиной 3,0 м и шириной 3,2 м. ВВ - порошкообразное

Примечания. 1. Длина захватки принята 167 м. Нарезание зарядной щели на каждой захватке начинается через 15 мин после начала нарезания компенсирующих щелей.

2. Цифрами 1 - 6 над линиями обозначены номера захваток.

ГРАФИК ПРОИЗВОДСТВА РАБОТ

Грунт IIIм группы, промерзающий на глубину 2,0 м. Траншея глубиной 3,0 м и шириной 3,2 м. ВВ - патронированное

Примечания. 1. Длина захватки принята 167 м. Нарезание зарядной щели на каждой захватке начинается через 15 мин после начала нарезания компенсирующих щелей.

2. Цифрами 1 - 6 над линиями обозначены номера захваток.

ГРАФИК ПРОИЗВОДСТВА РАБОТ

Грунт IIм группы, промерзающий более чем на 2,5 м или вечномерзлый. Траншея глубиной 2,5 м и шириной 3,2 м. ВВ - порошкообразное

Примечания. 1. Длина захватки принята 200 м. Нарезание зарядной щели на каждой захватке начинается через 30 мин после начала нарезания компенсирующих щелей.

2. Цифрами 1 - 5 над линиями обозначены номера захваток.

ГРАФИК ПРОИЗВОДСТВА РАБОТ

Грунт IIм группы, промерзающий более чем на 2,5 м или вечномерзлый. Траншея глубиной 2,5 м и шириной 3,2 и. ВВ - патронированное

Примечания. 1. Длина захватки принята 200 м. Нарезание зарядной щели на каждой захватке начинается через 30 мин после начала нарезания компенсирующих щелей.

2. Цифрами 1 - 5 над линиями обозначены номера захваток.

Разработка грунта в траншее глубиной 2,5 м, шириной 3,2 м (грунт IIм группы)

1 - отвал грунта; 2 - экскаватор; 3 - бульдозер; 4 - заряды ВВ; 5 - детонирующий шнур; 6 - траншейный фрезерный экскаватор

Примечание. Удаление снежного покрова с поверхности траншеи и оснований кавальеров осуществляется бульдозером ДЗ-109хл (ДЗ-110Ахл) с перемещением его за кавальеры на расстояние до 10 м.

ГРАФИК ПРОИЗВОДСТВА РАБОТ

Грунт IIIм группы, промерзающий более чем на 2,5 м или вечномерзлый. Траншея глубиной 2,5 м и шириной 3,2 м. ВВ - порошкообразное

Примечания. 1. Длина захватки принята 200 м. Нарезание зарядной щели на каждой захватке начинается через 30 мин после начала нарезания компенсирующих щелей.

2. Цифрами 1 - 5 над линиями обозначены номера захваток.

ГРАФИК ПРОИЗВОДСТВА РАБОТ

Грунт IIIм группы, промерзающий более чем на 2,5 м или вечномерзлый. Траншея глубиной 2,5 м и шириной 3,2 м. ВВ - патронированное

Примечания. 1. Длина захватки принята 200 м. Нарезание зарядной щели на каждой захватке начинается через 30 мин после начала нарезания компенсирующих щелей.

2. Цифрами 1 - 5 над линиями обозначены номера захваток.



© 2013 Ёшкин Кот :-)
