КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-1.9-77

Разработана Ростовским отделом ПИ Промстальконструкция Минмонтажспецстроя СССР *

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УКЛАДКА ЖЕЛЕЗОБЕТОННЫХ ПЛИТ ПОКРЫТИЯ ПО ФЕРМАМ ОДНОЭТАЖНЫХ ЗДАНИЙ

Входит в комплект карт ККТ-4.1-1

Монтаж сборных железобетонных и бетонных конструкций промышленных зданий

Взамен КТ-4.1-1.9-67

* г. Ростов-на-Дону, ул. Серафимовича, 42.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при монтаже железобетонных плит покрытия размером 3´12 м, массой 6,8 т.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, плит покрытия

6,00

3,55

Затраты труда на одну плиту покрытия, чел.-ч

1,33

2,25

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. Плиты укладывают на выверенные и закрепленные стропильные фермы. Закладные детали для приварки плит должны быть очищены от наплывов бетона.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажники конструкций III разряда (М2, М3, М4) - 3

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, № чертежа

Количество, шт.

1

2

3

Строп четырехветвевой грузоподъемностью 7 т

Чертеж 6270РМ-12 ПИ Промстальконструкция **

1

Приставная лестница для подъема монтажников на покрытие

Чертеж 8347 РМ-3 ПИ Промстальконструкция

1

Молоток-кирочка

ГОСТ 11042-72

2

Оттяжка из пенькового каната длиной 20 м

-

1

Кувалда кузнечная (5 - 8 кг)

ГОСТ 11402-65

1

Лом монтажный

ГОСТ 1405-72

2

** 125080, Москва, А-80, Волоколамское шоссе, 1.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Плиты покрытия каждого монтируемого пролета укладывают при помощи крана после окончания монтажа конструкций покрытия, от одного края ферм к другому. На крайних плитах временно установлены инвентарные ограждения. Закладные детали приваривают к фермам в трех точках после установки плит.

4.2. Организация рабочего места

 - рабочие места монтажников

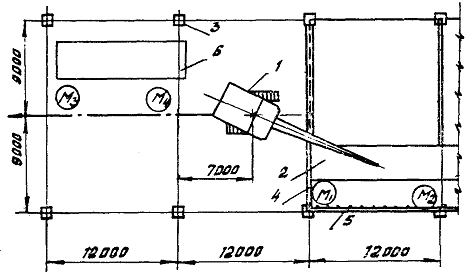

1 - кран на гусеничном ходу; 2 - плита покрытия; 3 - железобетонная колонна; 4 - железобетонная ферма; 5 - инвентарное ограждение; 6 - место складирования плит

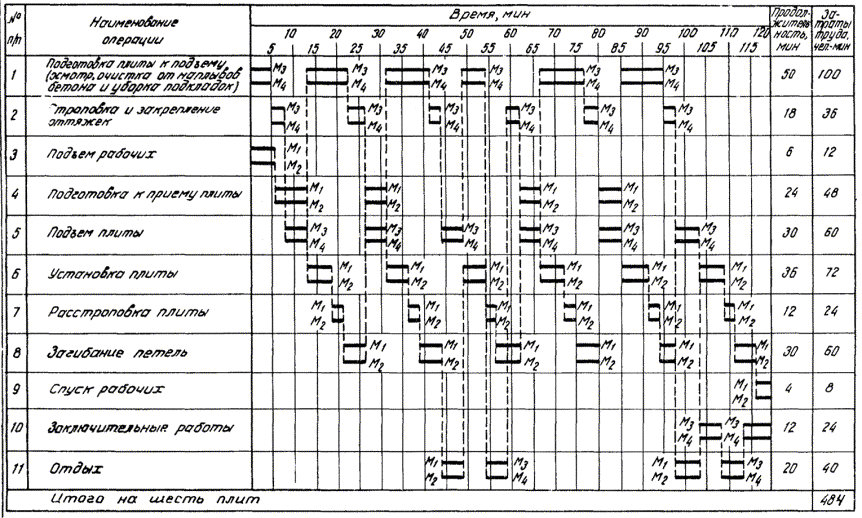

4.3. График трудового процесса

Примечание. Закрепление плит электросваркой выполняет электросварщик V разряда, не входящий в состав звена монтажников.

4.4. Описание операций

№ по графику

Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда

1, 3

ПОДГОТОВКА ПЛИТЫ К ПОДЪЕМУ И ПОДЪЕМ РАБОЧИХ; М1 и М2 - 6 мин; М3 и М4 - 50 мин (на 6 плит); молотки-кирочки

Монтажники М3 и М4 подготовляют плиту покрытия к подъему: осматривают, очищают от грязи, отбивают наплывы бетона с закладных деталей, убирают подкладки. Монтажники М1 и М2 поднимаются на покрытие

2

СТРОПОВКА И ЗАКРЕПЛЕНИЕ ОТТЯЖЕК; 3 мин; М3, М4; строп четырехветвевой, оттяжка

После осмотра конструкций монтажники М3 и М4 стропят плиту и прикрепляют к монтажной петле оттяжку

5

ПОДЪЕМ ПЛИТЫ; 5 мин; М3, М4; оттяжка, молотки

Монтажник М3 следит за подъемом, а монтажник М4 при помощи оттяжки удерживает плиту от раскачивания

6

УСТАНОВКА ПЛИТЫ; 6 мин; М1, М2; оттяжка

Монтажники М1 и М2 на высоте 20 - 30 см над опорными поверхностями принимают плиту, направляют ее при помощи ломов и устанавливают в проектное положение

7, 8

РАССТРОПОВКА ПЛИТЫ; ЗАГИБАНИЕ ПЕТЕЛЬ; 7 мин; М1, М2; строп, оттяжка, кувалда

Монтажники М1 и М2 расстроповывают плиту, а затем загибают строповочные петли

* На одну плиту.
