СТАНДАРТ ОТРАСЛИ

АППАРАТЫ ТЕЛЕФОННЫЕ АНАЛОГОВЫЕ ОБЩЕГО
ПРИМЕНЕНИЯ

Методика измерений параметров передачи, стыка и
взаимодействия с автоматическими телефонными
станциями



ОСТ 45.174-2001







ЦНТИ «ИНФОРМСВЯЗЬ»

Москва - 2001

Предисловие

1 РАЗРАБОТАН Ленинградским отраслевым научно-исследовательским институтом связи (ЛОНИИС)

ВНЕСЕН научно-техническим управлением Министерства Российской Федерации по связи и информатизации

2 ПРИНЯТ Министерством Российской Федерации по связи и информатизации

3 ВВЕДЕН В ДЕЙСТВИЕ информационным письмом № 4002 от 04.06.2001 г.

4 При разработке учтены рекомендации МСЭ-Т Р.51, Р.57, Р.64, Р.79 и стандарты ETSI I-ETS 300480, pr. I-ETS 300677, TBR 21, TBR 38

5 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

ОСТ 45.174-2001

АППАРАТЫ ТЕЛЕФОННЫЕ АНАЛОГОВЫЕ ОБЩЕГО ПРИМЕНЕНИЯ

Дата введения 2001-09-01

1 Область применения

Настоящий стандарт распространяется на аналоговые телефонные аппараты (ТА) общего применения с микротелефонной трубкой.

Стандарт устанавливает методику измерений параметров передачи, стыка и взаимодействия ТА с автоматическими телефонными станциями (АТС).

Настоящий стандарт отрасли подлежит применению при разработке, производстве, сертификации и эксплуатации ТА.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующую нормативную документацию:

ГОСТ 8031-78 Аппараты телефонные. Тональный метод измерения разборчивости речи

ГОСТ 17187-81 Шумомеры. Общие технические требования и методы испытаний

ОСТ 45.84-99 Устройства телефонные оконечные. Методика определения показателей громкости

3 Определения и сокращения

В настоящем стандарте применяются следующие термины с соответствующими определениями.

3.1 ТА - аналоговый телефонный аппарат общего применения с микротелефонной трубкой.

3.2 Показатель громкости (ПГ) - объективная, относительная мера громкости, определяемая взвешенным электроакустическим затуханием.

3.3 Показатель громкости передачи (ПГ_пер) - относительная мера громкости, определяемая чувствительностью передачи ТА по методике ОСТ 45.84.

3.4 Показатель громкости приема (ПГ_пр) - относительная мера громкости, определяемая чувствительностью приема ТА по методике ОСТ 45.84.

3.5 Цепь местного эффекта - электроакустический тракт ТА, через который речь говорящего и (или) окружающий акустический шум прослушиваются в собственном телефоне.

3.6 Показатель громкости местного эффекта говорящего (ПГ_мэг) - относительная мера громкости собственной речи, прослушиваемой через цепь местного эффекта, определяемая по методике ОСТ 45.84.

3.7 Чувствительность передачи (S_пер) - отношение напряжения, развиваемого на выходе ТА, к звуковому давлению, действующему на микрофон.

3.8 Чувствительность приема (S_пр) - отношение звукового давления, развиваемого телефоном в камере искусственного уха, к напряжению, приложенному ко входу ТА.

3.9 Чувствительность цепи местного эффекта (S_мэ) - отношение звукового давления, развиваемого телефоном ТА в камере искусственного уха, к звуковому давлению, действующему на микрофон того же ТА.

3.10 Амплитудная характеристика передачи - зависимость S_пер от уровня звукового давления в опорной точке рта.

3.11 Амплитудная характеристика приема - зависимость S_пр от уровня электрического сигнала на входе ТА.

3.12 Вольтамперная характеристика - зависимость напряжения на входе ТА от тока питания.

3.13 Искусственный рот (ИР) - акустическая система, создающая звуковое поле, аналогичное звуковому полю перед ртом человека [1].

3.14 Искусственное ухо (ИУ) - устройство для измерения звукового давления, имеющее основные акустические характеристики в заданном диапазоне частот, аналогичные человеческому уху [2].

3.15 Искусственная голова (ИГ) - устройство, конструктивно объединяющее ИР и ИУ с механическими элементами, обеспечивающими установку и закрепление микротелефонной трубки при испытаниях в соответствии с приложением Б ОСТ 45.84.

3.16 Опорная точка рта (ОТР) - точка, расположенная на расстоянии 25 мм от ограничительного кольца ИР по оси излучения звука.

3.17 Опорная точка уха (ОТУ) - точка, расположенная на входе слухового канала человека, которая определяется как центр плоскости слуховой раковины телефона, прижатой к уху.

3.18 Акустическая утечка - проникновение звуковой энергии от телефона, прижимаемого к уху, во внешнюю среду.

3.19 Устойчивость (отсутствие самовозбуждения) - параметр, определяемый минимально допустимым уровнем сигнала самовозбуждения на электрическом выходе передающей части ТА при включенном микрофоне и телефоне.

3.20 АТС - автоматическая телефонная станция.

3.21 дБА [dBA] - уровень звукового давления относительно абсолютного нулевого уровня звукового давления 2 · 10^-5 Паскаля.

3.22 дБПа [dBPa] - уровень звукового давления относительно 1 Паскаля.

3.23 дБПа(А) [dBPa(А)] - уровень звукового давления относительно 1 Паскаля, измеренный шумомером с частотной характеристикой А.

3.24 дБн [dBu] - уровень сигнала по напряжению относительно 0,775 Вольта.

3.25 дБВ [dBV] - уровень сигнала по напряжению относительно 1 Вольта.

3.26 дБВп [dBVp] - уровень шумового сигнала по напряжению относительно 1 Вольта, измеренный псофометром.

3.27 дБВ/Па [dBV/Pa] - чувствительность передающей части ТА, В/Па, приведенная к 1 В/1 Па и выраженная в дБ.

3.28 дБПа/В [dBPa/V] - чувствительность приемной части ТА, Па/В, приведенная к 1 Па/1 В и выраженная в дБ.

4 Общие положения

4.1 Измерение параметров ТА проводят в следующих климатических условиях:

- температура окружающего воздуха - (25 ± 10) °С;

- относительная влажность воздуха - от 45 % до 80 %;

- атмосферное давление - от 96 до 104 кПа.

Примечание - При температуре выше 30 °С относительная влажность должна быть не более 70 %.

4.2 Уровень акустического шума помещения при испытаниях должен быть не более 35 дБА.

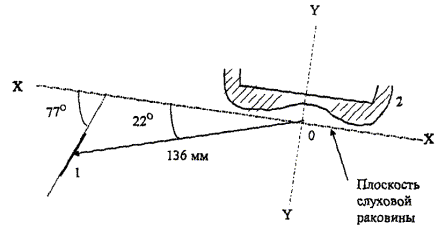

4.3 При измерении параметров передачи ТА микротелефонная трубка должна быть расположена в пространстве относительно ОТУ в соответствии с рисунком А.1 приложения А.

На расстоянии до 0,5 м от ограничительного кольца ИР, кроме микротелефонной трубки испытуемого ТА, не должно быть посторонних предметов, которые могли бы искажать акустическое поле, создаваемое ИР.

Примечание - Ограничительное кольцо отображает положение плоскости губ человека при разговоре.

4.4 При измерении частотных характеристик параметров ТА используются синусоидальные сигналы с частотами 1/12 октавного ряда: 100, 106, 112, 118, 125, 132, 140, 150, 160, 170, 180, 190, 200, 212, 224, 236, 250, 265, 280, 300, 315, 335, 355, 375, 400, 425, 450, 475, 500, 530, 560, 600, 630, 670, 710, 750, 800, 850, 900, 950, 1000, 1060, 1120, 1180, 1250, 1320, 1400, 1500, 1600, 1700, 1800, 2000, 2120, 2240, 2360, 2500, 2650, 2800, 3000, 3150, 3350, 3550, 3750, 4000, 4250, 4500, 4750, 5000, 5300, 5600, 6000, 6300, 6700, 7100, 7500, 8000, 8500, 9000, 9500, 10000 Гц в пределах диапазона частот, указанного в стандарте для каждого конкретного параметра.

4.5 Искусственный рот должен быть откалиброван на каждой частоте по 4.4 в соответствии с 5.2.

4.6 ЭДС для возбуждения входа ТА, развиваемая измерительным генератором с внутренним симметричным сопротивлением 600 Ом на симметричном выходе должна быть равна 250 мВ (минус 12 дБВ) на каждой частоте синусоидального измерительного сигнала в соответствии с 4.4.

4.7 При проведении измерений используются средства измерений и устройства, приведенные в таблице 1.

Таблица 1

5 Методика измерений параметров передачи

5.1 Испытательное оборудование

5.1.1 Измерительная схема

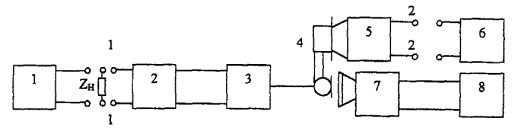

Измерение параметров передачи должно выполняться при включении ТА в измерительную схему, содержащую устройства и средства измерений в соответствии с рисунком 1.

1 - средства измерений, указанные в соответствующих разделах стандарта; Z_н - нагрузочное сопротивление (600 ± 6) Ом или комплексное (Z_R); 2 - мост питания; 3 - испытуемый ТА; 4 - микротелефонная трубка; 5 - искусственное ухо; 6 - средства измерений, указанные в соответствующих разделах стандарта; 7 - искусственный рот; 8 - генератор сигналов низкочастотный

Рисунок 1

5.1.2 Мост питания

Мост питания (МП) должен быть выполнен в соответствии с рисунком 2.

С - конденсатор емкостью (4 ± 0,2) мкФ; L - дроссель с индуктивностью не менее 2 Гн при токе подмагничивания 60 мА, с активным сопротивлением (500 ± 50) Ом для напряжения (60 ± 3) В, с активным сопротивлением (400 ± 40) Ом для напряжения (48 ± 2,4) В; 1, 1 - контакты для подключения соединительной линии (нагрузки); 2, 2 - контакты для подключения ТА; Б - источник питания с номинальным напряжением 60 В (48 В)

Рисунок 2

5.1.3 Испытательное нагрузочное сопротивление (Z_R)

Испытательное нагрузочное сопротивление Z_R, представляет собой двухполюсник с комплексным сопротивлением, электрическая схема которого приведена на рисунке 3.

R₁ - резистор сопротивлением (150 ± 1,5) Ом; R₂ - резистор сопротивлением (510 ± 5,1) Ом; С - конденсатор емкостью (47 ± 0,47) нФ.

Рисунок 3

5.2 Калибровка искусственного рта

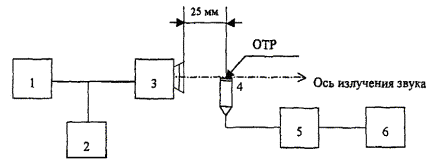

ИР должен быть откалиброван в соответствии с рисунком 4 так, чтобы уровень звукового давления в ОТР на каждой частоте синусоидального измерительного сигнала при отсутствии микротелефонной трубки перед ИР поддерживался равным значениям, установленным в соответствующих разделах стандарта.

1 - генератор сигналов низкочастотный; 2 - частотомер; 3 - искусственный рот; 4 - измерительный микрофон по давлению (конденсаторный 1/2″); 5 - усилительно-питающее устройство; 6 - электронный вольтметр переменного напряжения

Рисунок 4

5.3 Определение показателей громкости

Определение ПГ_пер, ПГ_пр и ПГ_мэг проводят по методике, изложенной в разделе 5 ОСТ 45.84.

5.4 Определение частотной характеристики чувствительности передачи (S_пер)

5.4.1 Определение S_пер проводят в соответствии с измерительной схемой, изображенной на рисунке 1.

5.4.2 Микротелефонную трубку устанавливают и закрепляют в соответствии с приложением А. Слуховую раковину микротелефонной трубки прижимают к камере ИУ.

5.4.3 К точкам 1 - 1 подключают электронный вольтметр и нагрузочное сопротивление Z_н = 600 Ом.

5.4.4 На микрофон испытуемого ТА воздействуют акустическим сигналом на каждой измерительной частоте в соответствии с 4.4 со звуковым давлением, равным минус 4,7 дБПа (0,582 Па) в ОТР, и измеряют электронным вольтметром напряжение U_i на нагрузочном сопротивлении Z_н.

5.4.5 Значение S_перi, дБВ/Па, вычисляют относительно 1 В/1 Па для каждой измерительной частоты по формуле (1):

S_перi = 20lg (U_i/P)                                                             (1)

где U_i - напряжение (В);

P = 0,582 Па - звуковое давление в ОТР.

Сумма основных погрешностей используемых средств измерений должна быть не более ±1 дБ.

5.5 Определение частотной характеристики чувствительности приема (S_пр)

5.5.1 Определение S_пр проводят в соответствии с измерительной схемой, изображенной на рисунке 1.

5.5.2 Микротелефонную трубку устанавливают и закрепляют в соответствии с приложением А. Слуховую раковину микротелефонной трубки прижимают к камере ИУ.

5.5.3 К точкам 1 - 1 подключают генератор измерительных сигналов, а к точкам 2 - 2 - электронный вольтметр.

5.5.4 На каждой измерительной частоте в соответствии с 4.4 поддерживают ЭДС генератора равной 250 мВ и измеряют напряжение U_i на выходе ИУ.

5.5.5 Значения S_прi, дБПа/В на каждой измерительной частоте вычисляют относительно 1 Па/1 В по формуле:

S_прi = 20lg (P_Ti/(E/2))                                                       (2)

где P_Ti = U_i/α_i - звуковое давление (Па), развиваемое телефоном в камере искусственного уха на каждой измерительной частоте, вычисляемое как отношение напряжения U_i на выходе ИУ (В) к чувствительности α_i ИУ (В/Па);

Е/2 = 0,125 В.

5.5.6 Сумма основных погрешностей используемых средств измерений должна быть не более ±1 дБ.

5.6 Определение линейности амплитудной характеристики S_пер

5.6.1 Отклонение от линейности S_пер определяют путем измерения S_пер по 5.4 при уровнях звукового давления в ОТР минус 20 дБПа (0,1 Па), минус 4,7 дБПа (0,582 Па) и плюс 10,5 дБПа (3,35 Па) на частоте измерительного сигнала 1000 Гц.

5.6.2 Отклонение S_пер от линейности (Δ), дБ вычисляют по формулам:

                                                      (3)

                                                      (4)

где S_пер.1 - чувствительность передачи при уровне звукового давления минус 20 дБПа;

S_пер.2 - чувствительность передачи при уровне звукового давления плюс 10,5 дБПа;

S_пер.0 - чувствительность передачи при уровне звукового давления минус 4,7 дБПа.

5.7 Определение линейности амплитудной характеристики S_пр

5.7.1 Отклонение от линейности S_пр определяют путем измерения S_пр по 5.5 при значениях ЭДС генератора 80 мВ, 250 мВ и 750 мВ на частоте измерительного сигнала 1000 Гц.

5.7.2 Отклонения от линейности (Δ), дБ, вычисляют по формулам (5), (6):

                                                        (5)

                                                        (6)

где S_пр.1 - чувствительность приема при ЭДС генератора 80 мВ;

S_пр.2 - чувствительность приема при ЭДС генератора 750 мВ;

S_пр.0 - чувствительность приема при ЭДС генератора 250 мВ.

5.8 Проверка устройства ограничения звукового давления для защиты уха от акустического удара

5.8.1 Проверку устройства защиты уха от акустического удара проводят путем определения уровня звукового давления, создаваемого телефоном в камере ИУ на частотах 300, 1000 и 3400 Гц.

5.8.2 Измерение напряжения на выходе ИУ проводят в схеме определения S_пр по 5.5 при значении ЭДС генератора равном 31 В. Значение уровня звукового давления на каждой частоте (P_i) (по отношению к значению звукового давления 2 · 10^-5 Па), вычисляют по формуле:

                                                      (7)

где U_i - напряжение на выходе ИУ (В);

α_i - чувствительность ИУ (В/Па) на каждой измерительной частоте.

5.8.3 Сумма основных погрешностей используемых средств измерений должна быть не более ±1 дБ.

5.9 Измерение коэффициентов гармоник в цепях передачи, приема и местного эффекта

5.9.1 Измерение коэффициента гармоник сигнала в цепи передачи (К_г.пер) проводят в соответствии с измерительной схемой, представленной на рисунке 1.

5.9.1.1 Микротелефонную трубку устанавливают и закрепляют в соответствии с приложением А. Слуховую раковину микротелефонной трубки прижимают к камере ИУ.

5.9.1.2 К точкам 1 - 1 подключают нагрузочное сопротивление Z_н = 600 Ом и измеритель коэффициента гармоник с высокоомным входом.

5.9.1.3 Измерения проводят на частотах 315, 500 и 1000 Гц при возбуждении микрофона ТА звуковым давлением с уровнем минус 4,7 дБПа в ОТР и, дополнительно, на частоте 1000 Гц при звуковом давлении с уровнем плюс 5 дБПа в ОТР.

5.9.1.4 Сумма основных погрешностей используемых средств измерений должна быть не более 2 %.

5.9.2 Измерение коэффициента гармоник сигнала в цепи приема (К_г.пр) проводят в соответствии с измерительной схемой, представленной на рисунке 1

5.9.2.1 Микротелефонную трубку устанавливают и закрепляют в соответствии с приложением А. Слуховую раковину микротелефонной трубки прижимают к камере ИУ.

5.9.2.2 К точкам 1 - 1 подключают генератор измерительных сигналов, а к точкам 2 - 2 - измеритель коэффициента гармоник с высокоомным входом.

5.9.2.3 Измерения проводят на частотах 315, 500 и 1000 Гц при установке значения ЭДС генератора 250 мВ и дополнительно на частоте 1000 Гц при ЭДС генератора 1 В.

5.9.2.4 Сумма основных погрешностей используемых средств измерений должна быть не более 2 %.

5.9.3 Измерение коэффициента гармоник цепи местного эффекта (К_г.мэ) проводят в соответствии с измерительной схемой, представленной на рисунке 1.

5.9.3.1 Микротелефонную трубку устанавливают и закрепляют в соответствии с приложением А. Слуховую раковину микротелефонной трубки прижимают к камере ИУ.

5.9.3.2 К точкам 1 - 1 подключают нагрузочное сопротивление Z_н = 600 Ом, а к точкам 2 - 2 - измеритель коэффициента гармоник с высокоомным входом.

5.9.3.3 Измерения проводят при возбуждении микрофона ТА звуковым давлением 1 Па в ОТР в соответствии с 5.2 на частотах: 315, 500 и 1000 Гц.

5.9.3.4 Сумма основных погрешностей используемых средств измерений должна быть не более 3 %.

5.10 Измерение собственного шума

5.10.1 Измерение уровня собственного шума в цепи передачи проводят в соответствии с измерительной схемой, представленной на рисунке 1.

5.10.1.1 Микротелефонную трубку устанавливают и закрепляют в соответствии с приложением А. Слуховую, раковину микротелефонной трубки прижимают к камере ИУ.

5.10.1.2 К точкам 1 - 1 подключают псофометр с входным сопротивлением 600 Ом.

5.10.1.3 Уровень псофометрического напряжения шума, дБВп, отсчитывают усреднением показаний индикатора псофометра, наблюдаемых в течение не менее 3 с. Измерения проводят три раза и в качестве результата принимают наименьшее значение из трех измерений.

5.10.1.4 Сумма основных погрешностей используемых средств измерений должна быть не более ±2 дБ.

5.10.2 Измерение уровня собственного шума в цепи приема проводят в соответствии с измерительной схемой, представленной на рисунке 1.

5.10.2.1 Микротелефонную трубку устанавливают и закрепляют в соответствии с приложением А. Слуховую раковину микротелефонной трубки прижимают к камере ИУ.

5.10.2.2 К точкам 1 - 1 подключают нагрузочное сопротивление Z_н = 600 Ом, а к точкам 2 - 2 - измеритель уровня шума с высокоомным входом и с характеристикой взвешивания «А».

5.10.2.3 Уровень акустического шума, дБПа(А), отсчитывают усреднением показаний индикатора измерителя наблюдаемых в течение не менее 3 с. Измерения проводят три раза и в качестве результата принимают минимальное значение из трех измерений.

5.10.2.4 Сумма основных погрешностей используемых средств измерений должна быть не более ±2 дБ.

5.11 Определение затухания несогласованности и затухания отражения эха

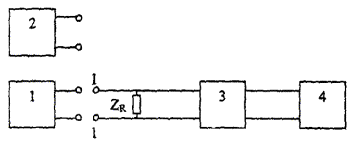

5.11.1 Затухание несогласованности определяют посредством измерительной схемы, представленной на рисунке 1.

5.11.1.1 Микротелефонную трубку устанавливают и закрепляют в соответствии с приложением А. Слуховую раковину микротелефонной трубки прижимают к камере ИУ.

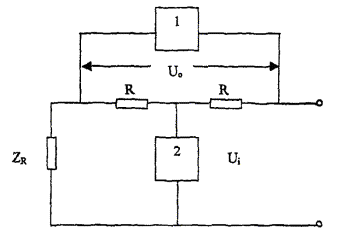

5.11.1.2 К точкам 1 - 1 на схеме рисунка 1 подключают измерительную цепь, представленную на рисунке 5.

1 - генератор сигналов низкочастотный; 2 - электронный вольтметр; ZR - нагрузочное сопротивление по 5.1.3; R - резистор сопротивлением (600 ± 3) Ом; U_i - напряжение в диагонали моста

Рисунок 5

5.11.1.3 Измерение напряжения U_i проводят при напряжении измерительного сигнала U₀ = 250 мВ на каждой частоте 1/12 октавного ряда в соответствии с 4.4 в диапазоне частот 300 - 3400 Гц.

5.11.1.4 Затухание несогласованности на каждой измерительной частоте (А_Нi), дБ, вычисляют по формуле:

                                                          (8)

5.11.2 Затухание отражения эха (А_э), дБ, вычисляют по формуле (9).

                                   (9)

где 3,24 - эмпирический коэффициент;



A_Hi - затухание, вычисленное по формуле (8) на частоте f_i;

f_i, f_i-1 - любые две соседние частоты из ряда измерительных частот;

N - число измерительных частот.

Сумма основных погрешностей используемых средств измерений должна быть не более ±0,5 дБ.

Примечание - Пример вычисления приведен в справочном приложении Б.

5.12 Определение устойчивости ТА

5.12.1 Определение устойчивости ТА к самовозбуждению проводят в соответствии с измерительной схемой, представленной на рисунке 1.

5.12.2 Микротелефонную трубку укладывают на горизонтальную плоскость сектора стола в виде угла, образованного тремя взаимно перпендикулярными квадратными плоскостями с гладкими твердыми поверхностями в соответствии с рисунком 6.

5.12.3 Микротелефонная трубка должна быть уложена в соответствии с рисунком 6 так, чтобы:

- амбушюр и слуховая раковина были обращены к горизонтальной плоскости стола;

- ее продольная ось совпадала с диагональю квадрата горизонтальной плоскости стола и слуховая раковина была направлена к вершине угла 0.

- край слуховой раковины совпадал с опорной точкой плоскости.

5.12.4 К точкам 1 - 1 схемы рисунка 1 подключают нагрузочное сопротивление Z_R по 5.1.3 и селективный вольтметр с высокоомным входным сопротивлением и измеряют в полосах пропускания вольтметра шириной 100 Гц уровень напряжения сигнала самовозбуждения, дБ относительно 1 В, в диапазоне частот от 100 Гц до 10 кГц.

Рисунок 6

5.13 Оценка разборчивости речи

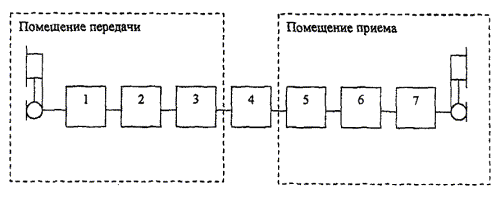

5.13.1 Оценку разборчивости речи проводят методом выбора в испытательной схеме, представленной на рисунке 7.

1, 7 - испытуемые ТА; 2, 6 - искусственные абонентские линии по рисунку 15 ОСТ 45.84; 3, 5 - мосты питания по 5.1.2; 4 - искусственная соединительная линия по рисунку 15 ОСТ 45.84

Рисунок 7

5.13.2 Испытываемые ТА должны располагаться в двух звукоизолированных помещениях. Уровень акустического шума спектра Хота в помещении приема должен быть 60 дБА.

5.13.3 Испытания проводит группа операторов не менее трех человек, каждый из которых выполняет поочередно как функции диктора, так и функции аудитора. Группа операторов может комплектоваться произвольно из числа лиц, не имеющих явных дефектов речи и слуха.

5.13.4 При измерении диктор читает специальные дикторские карточки в соответствии с приложением В, а аудитор услышанные им слова отмечает в таблице слов слушающего в соответствии с приложением Г.

5.13.4.1 Номер дикторской карточки представляет собой дробное число, числитель которого соответствует номеру таблицы слушающего, а знаменатель - порядковому номеру дикторской карточки.

5.13.4.2 Чтение дикторской карточки должно начинаться с названия ее дробного номера. Каждая строка дикторской карточки должна читаться полностью так, как если бы слова, входящие в нее, составляли цельное законченное предложение. Между строками должна выдерживаться пауза в 4 - 5 с.

5.13.4.3 Общее число переданных дикторских карточек должно быть не менее 15 при общем числе таблиц слов слушающего не менее 5. Повторение дикторских карточек в одной серии испытаний не допускается.

5.13.4.4 Единичным испытанием является передача - прием одной дикторской карточки.

5.13.4.5 По окончании единичного испытания таблица слушающего сверяется с дикторской карточкой и определяется число правильно отмеченных слов.

5.13.5 Результат единичного испытания W_Bi (%) вычисляют по формуле:

                                                           (10)

где q - число правильно отмеченных слов;

27 - число переданных по данной дикторской карточке слов.

5.13.6 Результат оценки разборчивости W_B (%) вычисляют как среднее арифметическое из всех единичных испытаний по формуле (11):

                                                          (11)

где n - число единичных испытаний;

W_Bi - результаты единичных испытаний в процентах.

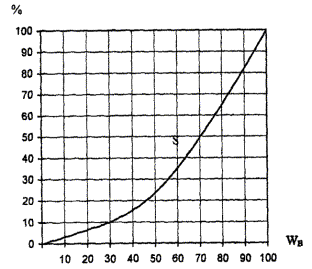

Так как нормирование аналоговых ТА общего применения производится по слоговой разборчивости (S), определяемой по методу артикуляции, то по значениям W_B определяют слоговую разборчивость по рисунку 8.

Примечание - Оценку слоговой разборчивости допускается проводить тональным методом по ГОСТ 8031.

Рисунок 8

6 Методика измерений параметров стыка и взаимодействия с автоматическими телефонными станциями

6.1 Вольтамперная характеристика

6.1.1 Вольтамперную характеристику ТА определяют в режиме «трубка снята» путем измерения зависимости напряжения на входе ТА от тока питания по измерительной схеме, представленной на рисунке 9.

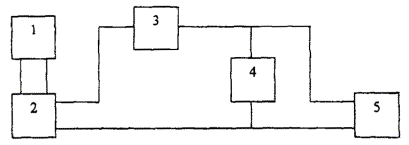

1 - источник постоянного напряжения; 2 - мост питания; 3 - миллиамперметр постоянного тока; 4 - вольтметр постоянного напряжения; 5 - испытуемый ТА

Рисунок 9

6.1.2 Измерение напряжения на входе ТА проводят в диапазоне изменения тока питания от 0 до 70 мА произвольными ступенями с обязательным отсчетом напряжения при токах 3, 18 и 35 мА. Зависимость полученных значений напряжения на входе ТА от тока питания (вольтамперная характеристика) представляется в графической форме.

6.1.3 Сумма основных погрешностей используемых средств измерений должна быть не более 10 %.

6.2 Определение электрического сопротивления ТА постоянному току в режиме ожидания вызова и в режиме отбоя

6.2.1 В режиме ожидания вызова электрическое сопротивление ТА постоянному току определяют в режиме «трубка уложена» по измерительной схеме, представленной на рисунке 9.

6.2.1.1 Напряжение источника постоянного напряжения устанавливают равным (60 ± 0,3) В и отсчитывают значение тока I (мА) и напряжения U (В).

6.2.1.2 Значение сопротивления R, кОм, вычисляют по формуле:

                                                                (12)

6.2.1.3 Сумма основных погрешностей используемых средств измерений должна быть не более 10 %.

6.2.2 В режиме отбоя измерения проводят после снятия микротелефонной трубки с рычага и нажатия кнопки «отбой» по измерительной схеме, представленной на рисунке 10.

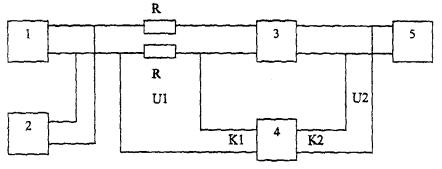

1 - источник постоянного напряжения (60 ± 3) В; 2 - вольтметр постоянного напряжения; 3 - миллиамперметр постоянного тока; 4 - запоминающий двухканальный осциллограф (каналы «К1» и «К2»); 5 - испытуемый ТА; 6 - резисторы сопротивлением 0,5 кОм

Рисунок 10

6.2.2.1 При нажатии кнопки «отбой» на экране осциллографа фиксируют перепад напряжения в момент отбоя и измеряют значения напряжений U1 (В) и U2 (В) по осциллографу.

6.2.2.2 Значение сопротивления постоянному току в режиме отбоя R, кОм, вычисляют по формуле:

R = (U2/U1) · 0,5                                                       (13)

6.2.2.3 Сумма основных погрешностей используемых средств измерений должна быть не более 10 %.

6.3 Определение модуля входного электрического сопротивления ТА в режиме ожидания вызова и в режиме вызова

6.3.1 Модуль входного электрического сопротивления определяют по измерительной схеме, представленной на рисунке 11.

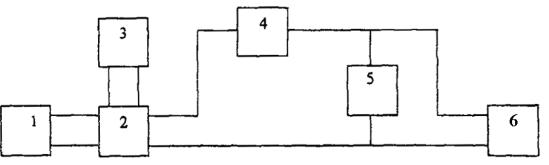

1 - генератор сигналов низкочастотный; 2 - мост питания; 3 - источник постоянного напряжения; 4 - миллиамперметр переменного тока; 5 - электронный вольтметр переменного напряжения; 6 - испытуемый ТА в режиме «трубка уложена»

Рисунок 11

6.3.2 Напряжение источника постоянного напряжения устанавливают равным (60 ± 0,3) В.

6.3.3 Модуль входного электрического сопротивления в режиме ожидания вызова определяют путем подачи на вход ТА от генератора сигналов напряжение 1,5 В с частотой 1000 Гц.

6.3.4 Модуль входного электрического сопротивления в режиме вызова определяют путем подачи на вход ТА от генератора сигналов напряжение 50 В с частотами 25 и 50 Гц.

6.3.5 В обоих случаях измеряют значения напряжения U и тока I на входе ТА.

6.3.6 Значение модуля входного электрического сопротивления |Z|, кОм вычисляют по формуле:

                                                                (14)

где U - напряжение, В;

I - ток, мА.

6.3.7 Сумма основных погрешностей используемых средств измерений должна быть не более 10 %.

6.4 Измерение уровня вызывного акустического сигнала

6.4.1 Измерение уровня вызывного акустического сигнала ТА проводят в помещении, имеющим длину и ширину не менее 3 м и высоту не менее 2,5 м. Уровень шума в помещении должен быть ниже измеряемого уровня не менее чем на 10 дБ Настольный ТА помещают на прямоугольном столе высотой около 0,8 м и с размерами сторон не менее 0,5×1 м так, чтобы передняя кромка ТА совпадала с краем стола. Настенный ТА помещают на средней части капитальной стены на высоте 1,3 м от пола. На расстоянии до 1,5 м не должно быть посторонних предметов, вызывающих искажение звука.

6.4.1.1 Измерение уровня вызывного акустического сигнала проводят по измерительной схеме, представленной на рисунке 11. ТА находится в режиме «трубка уложена». Измерение проводят с помощью шумомера, микрофон которого располагают на расстоянии 0,5 м от передней кромки ТА (или лицевой стороны настенного ТА).

6.4.1.2 Измерение максимального и минимального уровня вызывного акустического сигнала проводят шумомером при измерительном сигнале напряжением 50 В частотой 25 Гц в положениях регулятора громкости, соответствующих максимальному и минимальному уровню.

6.4.2 Диапазон регулировки уровня вызывного акустического сигнала определяют как разность между максимальным и минимальным уровнем этого сигнала.

6.4.3 Чувствительность ТА к вызывному сигналу определяют по измерительной схеме, представленной на рисунке 11, в положении регулятора, соответствующем максимальной громкости.

6.4.3.1 При помощи регулятора выходного уровня низкочастотного генератора устанавливают и фиксируют по вольтметру напряжение срабатывания вызывного устройства ТА, затем устанавливают уровень вызывного акустического сигнала, измеряемый шумомером, равным 65 дБА и по показаниям миллиамперметра (4) и вольтметра (5) вычисляют потребляемую вызывным устройством мощность (W), мВА по формуле (15):

W = U · I                                                               (15)

где U - напряжение, В;

I - ток, мА.

6.4.3.2 Сумма основных погрешностей используемых средств измерений должна быть не более 10 %.

Примечание - Если изменение уровня акустического сигнала происходит автоматически скачкообразно, то определение мощности следует производить в момент возникновения устойчивого акустического вызывного сигнала.

6.5 Измерение электрических и временных параметров ТА в режиме набора номера в декадном коде

6.5.1 Измерения проводят при непосредственном подключении испытываемого ТА к входу измерителя параметров номеронабирателя (ИПН), как показано на рисунке 12.

1 - измеритель параметров номеронабирателя (ИПН); 2 - испытуемый ТА

Рисунок 12

В режиме набора номера нажимают поочередно на каждую кнопку номеронабирателя ТА.

6.5.2 Результаты измерений периода следования импульсов набора номера, импульсного коэффициента, паузы между двумя сериями импульсов, сопротивления постоянному току при замыкании шлейфа, сопротивления постоянному току при размыкании шлейфа определяют по показаниям прибора ИПН.

6.5.3 Измерение длительности программируемой паузы и длительности размыкания шлейфа при калиброванном разрыве проводят посредством прибора ИПН при нажатии соответствующих функциональных кнопок ТА.

6.5.4 Измерения электрических и временных параметров в режиме набора номера допускается проводить по измерительной схеме, представленной на рисунке 10. Результаты измерения периода следования импульсов набора номера, импульсного коэффициента, паузы между двумя сериями импульсов, длительности размыкания шлейфа при калиброванном разрыве и нормированном отбое определяют по экрану осциллографа (канал «К2»). Электрическое сопротивление постоянному току при размыкании и замыкании шлейфа вычисляют по формуле (13). Напряжения U1 и U2 считывают с экрана осциллографа в момент замыкания и размыкания шлейфа, соответственно.

6.6 Измерение электрических и временных параметров ТА в режиме набора номера в многочастотном коде

6.6.1. Измерение частот и уровней составляющих многочастотного сигнала набора номера, а также длительности посылки и паузы между посылками сигнала набора номера проводят в измерительной схеме, представленной на рисунке 13.

1 - анализатор спектра; 2 - цифровой осциллограф; 3 - мост питания; 4 - испытуемый ТА; Z_R - комплексная нагрузка по 5.1.3.

Рисунок 13

6.6.1.1 Измерения проводят после снятия с рычага ТА микротелефонной трубки при поочередном нажатии каждой кнопки номеронабирателя.

6.6.1.2 Измерение частот и уровней составляющих многочастотного сигнала набора номера проводят при подключении анализатора спектра к точкам 1 - 1, показанным на рисунке 13.

6.6.1.3 Измерение длительности посылки и паузы между посылками сигнала набора номера проводят при подключении цифрового осциллографа к точкам 1 - 1, показанным на рисунке 13.

6.6.1.3.1 Отсчет длительности посылки сигнала проводят в отрезке времени, соответствующем возрастанию на 90 % и снижению на 10 % от установившегося максимального амплитудного значения этого сигнала.

6.6.1.4 Измерение длительности паузы между посылками сигнала проводят в автоматическом режиме набора номера.

6.6.1.4.1 Отсчет длительности паузы проводят в отрезке времени, соответствующем снижению на 90 % от установившегося максимального амплитудного значения одной посылки, до возрастания сигнала следующей посылки на 10 % от его установившегося максимального амплитудного значения.

6.6.1.5 Сумма основных погрешностей средств измерений должна быть не более:

- при измерениях частоты ±0,5 %;

- при измерениях уровня ±0,5 дБ;

- при измерениях длительности ±5 %.

6.6.2 Определение уровня помех, возникающих при наборе номера, проводят по измерительной схеме, представленной на рисунке 14.

1 - анализатор спектра; 2 - мост питания; 3 - испытуемый ТА; Z_R - комплексная нагрузка по 5.1.3.

Рисунок 14

6.6.2.1 Измерения проводят в режиме набора номера.

6.6.2.2 При нажатии кнопок номеронабирателя, соответствующих цифрам 3, 5, 7, 0, посредством анализатора спектра измеряются уровни помех a₁, a₂, a₃, дБн, в каждом из следующих трех частотных диапазонов, соответственно:

- от 250 Гц до (f_н - 50) Гц;

- от (f_н + 50) Гц до (f_в - 50) Гц;

- от (f_в + 50) Гц до 4300 Гц,

где f_н - нижняя частотная составляющая сигнала набора номера;

f_в - верхняя частотная составляющая сигнала набора номера

6.6.2.3 Результирующий уровень помех (А_П), дБн, определяется раздельно для каждого сигнала набора номера, соответствующего цифрам 3, 5, 7, 0, и вычисляется по формуле:

                                                      (16)

где a₁; a₂; a₃ - уровни помех, дБн, измеренные в указанных выше частотных диапазонах, соответственно.

6.6.2.4 Вычисленные по формуле (16) значения сопоставляют с уровнями нижних частотных составляющих сигналов набора номера, измеренных по п. 6.6.2.1, для цифр 3, 5, 7, 0.

6.6.2.5 Сумма основных погрешностей используемых средств измерений должна быть не более ±2 дБ.

6.7 Проверка работоспособности ТА после воздействия повышенного напряжения

6.7.1 Проверку проводят по испытательной схеме, представленной на рисунке 15.

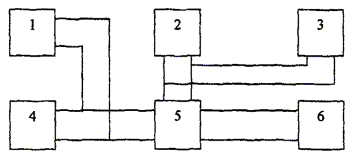

1 - вольтметр переменного напряжения; 2 - источник постоянного напряжения; 3 - вольтметр постоянного напряжения; 4 - генератор сигналов низкочастотный; 5 - мост питания; 6 - испытуемый ТА

Рисунок 15

6.7.2 Испытание проводят в режиме «трубка уложена». Напряжение источника питания постоянного напряжения (2) устанавливают равным 72 В. Напряжение на выходе генератора (4), имитирующее вызывной сигнал, устанавливают равным 110 В на частоте 25 Гц.

6.7.3 После выдержки в течение не менее 1 мин отключают напряжение генератора 110 В, устанавливают напряжение источника питания равным 60 В и проверяют правильность функционирования ТА в соответствии с техническими условиями.

6.8 Проверка сохранения режима функционирования ТА после кратковременного прерывания тока питания

6.8.1 Проверку сохранения режима функционирования ТА после прерывания подачи тока питания от АТС на время до 1,2 с проводят в режиме «трубка снята» в соответствии с испытательной схемой, приведенной на рисунке 16.

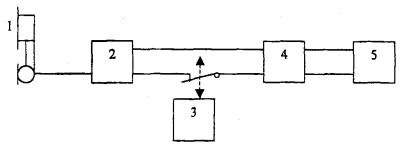

1 - микротелефонная трубка; 2 - испытуемый ТА; 3 - прерыватель; 4 - мост питания; 5 - генератор сигналов низкочастотный

Рисунок 16

6.8.2 В режиме «трубка снята» на вход моста питания (4) подают сигнал от генератора (5) с напряжением 150 мВ частотой 425 Гц и путем прослушивания тона с частотой 425 Гц в микротелефонной трубке проверяют функциональное состояние ТА, соответствующее приему сигнала «Ответ станции».

6.8.3 Посредством прерывателя (3) разрывают цепь питания ТА на время 1,2 с. После восстановления цепи питания вновь проверяют предшествующее испытанию функциональное состояние ТА путем прослушивания тона с частотой 425 Гц в телефоне ТА.

6.9 Оценка результатов измерений

Значения параметров, измеренные в соответствии с данным стандартом, должны удовлетворять требованиям технических условий на ТА.

Приложение А

(обязательное)

Пространственное расположение микротелефонной трубки при измерениях

При испытаниях ТА с микротелефонной трубкой, она должна быть расположена в пространстве в соответствии с рисунком А.1.

1 - ограничительное кольцо; 2 - слуховая раковина микротелефонной трубки; Х - Х - ось, совпадающая с продольной осью микротелефонной трубки, должна располагаться под углом 39° к горизонтальной плоскости; Y - Y - ось, перпендикулярная плоскости слуховой раковины микротелефонной трубки и проходящая через ее центр «О», должна располагаться под углом 13° к горизонтальной плоскости. Угол 77° определяет наклон плоскости ограничительного кольца к плоскости слуховой раковины микротелефонной трубки; Угол 22° относительно плоскости слуховой раковины и расстояние 136 мм от центра слуховой раковины являются координатами центра ограничительного кольца

Рисунок А.1

Приложение Б

(справочное)

Пример вычисления затухания отражения эха

Вычисление затухания отражения эха (А_э) по 5.11.2 удобно проводить с помощью сводной таблицы Б.1, соответствующей алгоритму расчета по формуле 9.

Таблица Б.1 Пример вычисления с сокращенным числом измерительных частот f_i

А_э = 3,24 - 10lg 0,5791 = 5,61 дБ

Приложение В

(обязательное)

Дикторские карточки







































































































































































































Приложение Г

(обязательное)

Таблицы слов слушающего

Таблица 1

Таблица 2

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7

Таблица 8

Таблица 9

Таблица 10

Приложение Д

(справочное)

Библиография

[1] Рекомендация МСЭ-Т Р.51 Искусственный рот

[2] Рекомендация МСЭ-Т Р.52 Искусственное ухо
