ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ ТРУБОПРОВОДОВ
ИЗ УГЛЕРОДИСТОЙ СТАЛИ
СВАРНЫЕ И ГНУТЫЕ Ду до 500 мм
на Ру до
10 МПа (100 кгс/см2)
ОСТ 36-46-81
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45
ИСПОЛНИТЕЛИ к.т.н. Р.И. Тавастшерна (руководитель работы);
к.т.н. А.И. Бесман (руководитель темы);
А.А. Гутовский,
Г.И. Пачкова,
П.В. Рыбаков,
Л.И. Уткина
СОГЛАСОВАНЫ Госгортехнадзором СССР
ОТРАСЛЕВОЙ СТАНДАРТ
|
ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ УГЛЕРОДИСТОЙ СТАЛИ СВАРНЫЕ И ГНУТЫЕ Dу до 500 мм на Ру до 10 МПа (100 кгс/см2) ТРОЙНИКИ СВАРНЫЕКонструкция и размеры |
ОСТ Введен впервые |
Приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45 срок введения установлен
с 1 июля 1981 г.
1. Настоящий стандарт распространяется на сварные равно-проходные и переходные тройники из углеродистой стали.
2. Тройники должны изготавливаться из бесшовных труб.

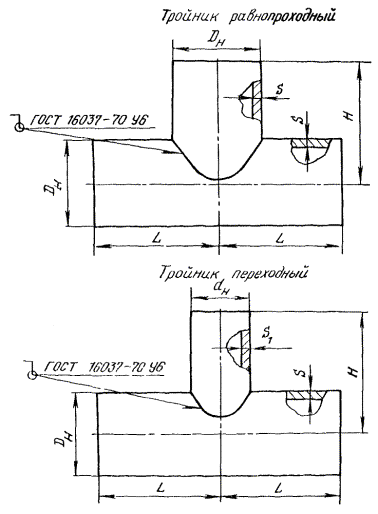

3. Конструкция, размеры и условное давление тройников должны соответствовать указанным на чертеже и в табл. 1 и 2. Размеры шаблонов для разметки штуцеров указаны в справочном приложении к настоящему стандарту.
3.1. Тройники с условным проходом штуцера 250 мм и более следует изготавливать с подваркой корня шва.
4. Материал и температурные пределы применения - по ОСТ 36-41-81.
5. Технические требования - по ОСТ 36-49-81.
Пример условного обозначения
тройников:
равнопроходного Dу 250 мм, S = 20 мм:
Тройник 250×20 ОСТ 36-46-81;
переходного Dу 250 мм; dу 200 мм, S = 20 мм, S1 = 16 мм:
Тройник 250×20 - 200×16 ОСТ 36-46-81.
Размер, масса и условные давления равнопроходных тройников
Размеры в мм
|
Dу |
Dн |
L = H |
S |
Ру, МПа (кгс/см2), для веществ |
Масса, кг |
|
|
неагрессивных |
среднеагрессивных |
|||||
|
65 |
76 |
140 |
6 |
10,0 (100) |
6,3 (63) |
3,9 |
|
8 |
- |
10,0 (100) |
5,0 |
|||
|
80 |
89 |
150 |
6 |
6,3 (63) |
4,0 (40) |
4,9 |
|
8 |
10,0 (100) |
6,3 (63) |
6,4 |
|||
|
10 |
- |
10,0 (100) |
7,8 |
|||
|
100 |
108 |
160 |
8 |
10,0 (100) |
6,3 (63) |
8,2 |
|
10 |
- |
10,0 (100) |
10,1 |
|||
|
125 |
133 |
170 |
8 |
6,3 (63) |
4,0 (40) |
10,6 |
|
10 |
10,0 (100) |
6,3 (63) |
13,1 |
|||
|
12 |
- |
10,0 (100) |
15,5 |
|||
|
150 |
159 |
190 |
8 |
6,3 (63) |
4,0 (40) |
14,1 |
|
12 |
10,0 (100) |
6,3 (63) |
20,7 |
|||
|
200 |
219 |
220 |
10 |
6,3 (63) |
2,5 (25) |
27,1 |
|
16 |
10,0 (100) |
4,0 (40) |
42,5 |
|||
|
250 |
273 |
250 |
12 |
4,0 (40) |
2,5 (25) |
45,1 |
|
16 |
6,3 (63) |
4,0 (40) |
59,4 |
|||
|
20 |
10,0 (100) |
6,3 (63) |
73,4 |
|||
|
300 |
325 |
270 |
10 |
4,0 (40) |
2,5 (25) |
47,3 |
|
16 |
6,3 (63) |
4,0 (40) |
74,7 |
|||
|
25 |
10,0 (100) |
6,3 (63) |
114,4 |
|||
|
350 |
377 |
300 |
12 |
4,0 (40) |
2,5 (25) |
72,1 |
|
16 |
6,3 (63) |
4,0 (40) |
95,4 |
|||
|
25 |
10,0 (100) |
6,3 (63) |
146,6 |
|||
|
400 |
426 |
320 |
16 |
4,0 (40) |
2,5 (25) |
113,0 |
|
20 |
6,3 (63) |
4,0 (40) |
140,4 |
|||
Размеры, масса и условные давления переходных тройников
Размеры в мм
|
Dу |
dу |
Dн |
dн |
L |
H |
S |
S1 |
Ру, МПа (кгс/см2), для веществ |
Масса, кг |
|
|
неагрессивных |
среднеагрессивных |
|||||||||
|
65 |
40 |
76 |
45 |
140 |
140 |
6 |
3 |
10,0 (100) |
- |
3,2 |
|
8 |
5 |
- |
10,0 (100) |
4,2 |
||||||
|
50 |
57 |
6 |
4 |
10,0 (100) |
- |
3,4 |
||||
|
8 |
5 |
- |
10,0 (100) |
4,4 |
||||||
|
80 |
50 |
89 |
57 |
140 |
150 |
6 |
4 |
10,0 (100) |
- |
3,9 |
|
8 |
6 |
- |
10,0 (100) |
5,2 |
||||||
|
65 |
76 |
6 |
6 |
6,3 (63) |
- |
4,3 |
||||
|
8 |
6 |
10,0 (100) |
- |
5,3 |
||||||
|
10 |
8 |
- |
10,0 (100) |
6,6 |
||||||
|
100 |
80 |
108 |
89 |
150 |
160 |
8 |
8 |
10,0 (100) |
6,3 (63) |
7,5 |
|
10 |
10 |
- |
10,0 (100) |
9,2 |
||||||
|
125 |
80 |
133 |
89 |
150 |
170 |
10 |
6 |
10,0 (100) |
6,3 (63) |
10,1 |
|
12 |
10 |
- |
10,0 (100) |
12,5 |
||||||
|
125 |
00 |
133 |
108 |
160 |
170 |
8 |
8 |
6,3 (63) |
4,0 (40) |
9,7 |
|
10 |
8 |
10,0 (100) |
6,3 (63) |
11,4 |
||||||
|
12 |
10 |
- |
10,0 (100) |
13,6 |
||||||
|
|
80 |
|
89 |
150 |
|
12 |
6 |
10,0 (100) |
- |
14,0 |
|
150 |
100 |
159 |
108 |
160 |
190 |
8 |
6 |
6,3 (63) |
4,0 (40) |
10,8 |
|
12 |
8 |
10,0 (100) |
6,3 (63) |
15,8 |
||||||
|
|
125 |
|
133 |
170 |
|
8 |
8 |
6,3 (63) |
4,0 (40) |
12,5 |
|
12 |
10 |
10,0 (100) |
6,3 (63) |
17,6 |
||||||
|
200 |
125 |
219 |
133 |
170 |
220 |
16 |
10 |
10,0 (100) |
6,3 (63) |
29,5 |
|
150 |
159 |
200 |
10 |
8 |
6,3 (63) |
4,0 (40) |
23,0 |
|||
|
16 |
12 |
10,0 (100) |
6,3 (63) |
35,5 |
||||||
|
250 |
125 |
273 |
133 |
170 |
250 |
20 |
10 |
10,0 (100) |
6,3 (63) |
44,5 |
|
150 |
159 |
200 |
20 |
12 |
10,0 (100) |
6,3 (63) |
52,9 |
|||
|
200 |
219 |
220 |
12 |
10 |
6,3 (63) |
2,5 (25) |
37,8 |
|||
|
16 |
12 |
6,3 (63) |
4,0 (40) |
48,8 |
||||||
|
20 |
16 |
10,0 (100) |
6,3 (63) |
61,0 |
||||||
|
300 |
150 |
325 |
159 |
200 |
270 |
25 |
12 |
10,0 (100) |
6,3 (63) |
76,1 |
|
200 |
219 |
220 |
16 |
10 |
6,3 (63) |
4,0 (40) |
57,2 |
|||
|
25 |
16 |
10,0 (100) |
6,3 (63) |
85,6 |
||||||
|
|
250 |
|
273 |
250 |
|
10 |
8 |
4,0 (40) |
2,5 (25) |
41,5 |
|
16 |
10 |
6,3 (63) |
4,0 (40) |
62,7 |
||||||
|
25 |
20 |
10,0 (100) |
6,3 (63) |
100,0 |
||||||
|
350 |
200 |
377 |
219 |
220 |
300 |
16 |
10 |
6,3 (63) |
4,0 (40) |
65,1 |
|
25 |
16 |
10,0 (100) |
6,3 (83) |
99,9 |
||||||
|
250 |
273 |
250 |
16 |
10 |
6,3 (63) |
4,0 (40) |
73,6 |
|||
|
25 |
20 |
10,0 (100) |
6,3 (63) |
116,3 |
||||||
|
300 |
325 |
270 |
12 |
10 |
4,0 (40) |
2,5 (25) |
62,3 |
|||
|
350 |
300 |
377 |
325 |
270 |
300 |
16 |
10 |
6,3 (63) |
4,0 (40) |
78,1 |
|
|
|
|
|
|
|
25 |
25 |
10,0 (100) |
6,3 (63) |
131,3 |
|
|
250 |
|
273 |
250 |
|
16 |
10 |
4,0 (40) |
2,5 (25) |
82,5 |
|
20 |
12 |
6,3 (63) |
4,0 (40) |
102,0 |
||||||
|
400 |
300 |
426 |
325 |
270 |
320 |
16 |
10 |
4,0 (40) |
2,5 (25) |
88,1 |
|
|
|
|
|
|
|
20 |
16 |
6,3 (63) |
6,3 (63) |
113,3 |
|
350 |
377 |
300 |
16 |
12 |
4,0 (40) |
2,5 (25) |
99,5 |
|||
|
|
|
|
20 |
20 |
6,3 (63) |
4,0 (40) |
131,5 |
|||
ПРИЛОЖЕНИЕ
Справочное

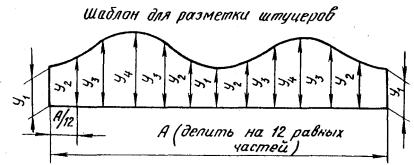

Размеры шаблона для разметки штуцеров
мм
|
Dу |
dу |
Dн |
dн |
A |
у1 |
у2 |
у3 |
у4 |
|
65 |
40 |
76 |
45 |
141,3 |
102 |
103,9 |
106,9 |
109,3 |
|
50 |
57 |
179,0 |
102 |
105,4 |
111,3 |
114,8 |
||
|
- |
- |
238,6 |
102 |
107,1 |
121,0 |
140,0 |
||
|
80 |
50 |
89 |
57 |
179,0 |
104,5 |
106,8 |
113,0 |
115,2 |
|
65 |
76 |
238,6 |
104,5 |
108,8 |
119,1 |
125,6 |
||
|
- |
- |
279,5 |
104,5 |
110,4 |
127,6 |
149,0 |
||
|
100 |
80 |
108 |
89 |
279,5 |
106 |
111,0 |
122,0 |
129,4 |
|
- |
339,1 |
106 |
113,2 |
133,0 |
160,0 |
|||
|
125 |
80 |
133 |
89 |
279,5 |
103,5 |
107,3 |
115,0 |
120,6 |
|
100 |
108 |
339,1 |
103,5 |
108,8 |
122,7 |
131,2 |
||
|
- |
- |
417,6 |
103,5 |
112,4 |
136,8 |
170,0 |
||
|
150 |
80 |
159 |
89 |
279,5 |
110,5 |
113,7 |
120,4 |
124,8 |
|
100 |
108 |
339,1 |
110,5 |
115,0 |
125,4 |
130,9 |
||
|
125 |
133 |
417,6 |
110,5 |
117,6 |
134,4 |
147,6 |
||
|
- |
- |
499,3 |
110,5 |
121,2 |
150,2 |
190,0 |
||
|
200 |
125 |
219 |
133 |
417,6 |
110,5 |
115,5 |
126,8 |
133,0 |
|
150 |
159 |
499,3 |
110,5 |
118,3 |
135,0 |
144,7 |
||
|
- |
- |
687,7 |
110,5 |
125,2 |
165,3 |
220,0 |
||
|
250 |
125 |
273 |
133 |
417,6 |
113,5 |
117,6 |
126,3 |
130,6 |
|
150 |
159 |
499,3 |
113,5 |
119,2 |
132,4 |
139,5 |
||
|
200 |
219 |
687,7 |
113,5 |
124,7 |
152,0 |
168,0 |
||
|
- |
- |
857,2 |
113,5 |
131,8 |
181,8 |
250,0 |
||
|
300 |
150 |
|
159 |
499,3 |
107,5 |
112,4 |
122,8 |
127,8 |
|
200 |
335 |
219 |
687,7 |
107,5 |
116,8 |
137,6 |
149,3 |
|
|
250 |
273 |
857,2 |
107,5 |
122,0 |
158,4 |
183,4 |
||
|
- |
- |
1020,5 |
107,5 |
129,3 |
188,8 |
270,0 |
||
|
350 |
200 |
377 |
219 |
687,7 |
111,5 |
120,7 |
137,9 |
147,7 |
|
250 |
273 |
857,2 |
111,5 |
124,9 |
153,7 |
170,3 |
||
|
300 |
325 |
1020,5 |
111,5 |
129,6 |
175,2 |
205,0 |
||
|
- |
- |
1183,8 |
111,5 |
136,8 |
205,8 |
300,0 |
||
|
400 |
250 |
426 |
273 |
857,2 |
107 |
118,3 |
142,8 |
156,4 |
|
300 |
325 |
1020,5 |
107 |
122,6 |
159,6 |
181,8 |
||
|
350 |
377 |
1183,8 |
107 |
130,0 |
182,6 |
218,6 |
||
|
- |
- |
1337,6 |
107 |
135,5 |
213,5 |
320,0 |
