ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ ТРУБОПРОВОДОВ
ИЗ УГЛЕРОДИСТОЙ СТАЛИ
СВАРНЫЕ И ГНУТЫЕ Ду до 500 мм
на Ру до
10 МПа (100 кгс/см2)
ОСТ 36-44-81
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45
ИСПОЛНИТЕЛИ к.т.н. Р.И. Тавастшерна (руководитель работы);
к.т.н. А.И. Бесман (руководитель темы);
А.А. Гутовский,
Г.И. Пачкова,
П.В. Рыбаков,
Л.И. Уткина
СОГЛАСОВАНЫ Госгортехнадзором СССР
ОТРАСЛЕВОЙ СТАНДАРТ
|
ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ УГЛЕРОДИСТОЙ СТАЛИ СВАРНЫЕ И ГНУТЫЕ Dу до 500 мм на Ру до 10 МПа (100 кгс/см2) ПЕРЕХОДЫ СВАРНЫЕКонструкция и размеры |
ОСТ Введен впервые |
Приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45 срок введения установлен
с 1 июля 1981 г.
1. Настоящий стандарт распространяется на концентрические вальцованные, лепестковые и формованные переходы из углеродистой стали.
2. Материал, толщина стенки и условия применения - по ОСТ 36-41-81;

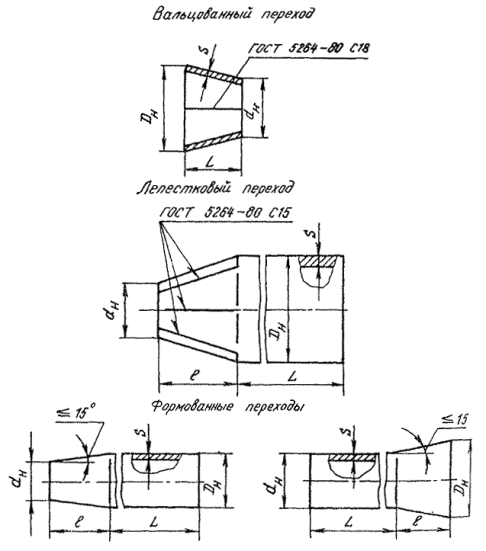

3. Конструкция и размеры переходов должны соответствовать указанным на чертеже и в табл. 1 - 3. Размеры шаблонов для разметки вальцованных и лепестковых переходов указаны в справочном приложении к настоящему стандарту.
3.1. Вальцованные переходы должны иметь не более двух сварных швов вдоль образующей конуса при расстоянии между ними не менее 100 мм.
3.2. Для обеспечения допускаемого по ОСТ 36-49-81 смещения кромок при соединении деталей с трубами торцы переходов можно подрезать.
Размеры вальцованных переходов
мм
|
Dу |
dу |
Dн |
dн |
L |
|
250 |
200 |
276 |
217 |
110 |
|
300 |
200 |
329 |
217 |
210 |
|
300 |
250 |
270 |
110 |
|
|
350 |
200 |
382 |
217 |
310 |
|
350 |
250 |
270 |
210 |
|
|
350 |
300 |
321 |
115 |
|
|
400 |
200 |
431 |
217 |
400 |
|
400 |
250 |
270 |
300 |
|
|
400 |
300 |
321 |
205 |
|
|
400 |
350 |
373 |
110 |
Примечание. Массу вальцованного перехода (в кг при подстановке размеров в мм) определяют по формуле
М = 10-6·12,325LS(Dн + dн - 2S).
Размеры лепестковых переходов
мм
|
Dу |
dу |
Dн |
dн |
l |
Число лепестков |
|
100 |
65 |
108 (114) |
75 |
100 (110) |
4 |
|
80 |
88 |
60 (75) |
|||
|
125 |
80 |
133 |
88 |
130 |
4 |
|
100 |
107 (113) |
75 (60) |
|||
|
150 |
80 |
159 |
88 |
200 |
4 |
|
100 |
107 (113) |
150 (130) |
|||
|
125 |
131 |
80 |
|||
|
100 |
107 (113) |
320 (300) |
|||
|
200 |
125 |
219 |
131 |
250 |
6 |
|
150 |
157 |
175 |
|||
|
250 |
150 |
273 |
157 |
330 |
6 |
|
200 |
217 |
160 |
|||
|
300 |
200 |
325 |
217 |
310 |
6 |
|
250 |
270 |
160 |
|||
|
360 |
200 |
377 |
217 |
450 |
6 |
|
250 |
270 |
300 |
|||
|
300 |
321 |
160 |
|||
|
400 |
200 |
426 |
217 |
600 |
6 |
|
250 |
270 |
450 |
|||
|
300 |
321 |
300 |
|||
|
350 |
373 |
150 |
|||
|
500 |
300 |
530 |
321 |
600 |
6 |
|
350 |
373 |
450 |
|||
|
400 |
421 |
310 |
Примечания: 1. В скобках указаны размеры для переходов наружным диаметром одного из торцов 114 мм.
2. Массу лепесткового перехода (в кг при подстановке размеров в мм) определяют по формуле
М = 10-6·12,325lS(Dн + dн - 2S) + 0,001Lq,
где q - линейная плотность трубы, из которой изготовлен переход, кг/м.
Размер формованных переходов
мм
|
Dу |
dу |
Dн |
dн |
l |
|
15 |
10 |
18 |
14 |
8 |
|
20 |
15 |
25 |
18 |
14 |
|
25 |
20 |
32 |
25 |
14 |
|
32 |
35 |
38 |
38 |
8 |
|
40 |
32 |
45 |
38 |
14 |
|
25 |
32 |
26 |
||
|
50 |
40 |
57 |
45 |
24 |
|
65 |
50 |
76 |
57 |
38 |
|
80 |
65 |
89 |
76 |
26 |
Примечание. Массу формованного перехода определяют по формуле, приведенной в примечании к табл. 2 настоящего стандарта.
4. При изготовлении лепестковых переходов из сварных прямошовных труб ось одного из вырезов должна совпадать со сварным швом трубы.
5. Формованные переходы изготавливают методом обжима конца трубы большего диаметра Dн или раздачи конца трубы меньшего диаметра dн.
6. Размер L лепестковых и формованных переходов устанавливается в проектной документации либо принимается изготовителем с учетом условий изготовления, транспортирования и монтажа, но не менее 100 мм.
7. Технические требования - по ОСТ 36-49-81.
Примеры условных обозначений:
вальцованного перехода Dу 400 мм, dу 200 мм и S = 10 мм:
Переход В 400×200×10 ОСТ 36-44-81;
лепесткового перехода Dу 300 мм, dу 200 мм, S = 6 мм:
Переход Л 300×200×6 ОСТ 36-44-81;
формованного перехода Dу 40 мм, dу 25 мм, на трубе с толщиной стенки S = 2 мм:
Переход Ф 40×25×2 ОСТ 36-44-81.
ПРИЛОЖЕНИЕ
Справочное

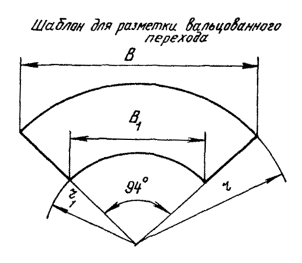

Черт. 1
Размеры шаблонов для разметки вальцованных переходов
мм
|
Dу |
dу |
r |
r1 |
В |
B1 |
|
|
250 |
200 |
533 |
419 |
780 |
613 |
|
|
300 |
636 |
930 |
||||
|
250 |
522 |
763 |
||||
|
350 |
200 |
738 |
419 |
1080 |
613 |
|
|
250 |
522 |
763 |
||||
|
300 |
620 |
907 |
||||
|
400 |
200 |
833 |
419 |
1218 |
613 |
|
|
250 |
522 |
763 |
||||
|
300 |
620 |
907 |
||||
|
350 |
719 |
1051 |
Размеры шаблонов для разметки лепестковых переходов
мм
|
Dу |
dу |
А |
В |
l1 |
|
100 |
65 |
84,8 (89,5) |
58,9 |
101,5 (111,7) |
|
80 |
69,1 |
60,9 (76,2) |
||
|
125 |
80 |
104,4 |
69,1 |
132,0 |
|
100 |
84,0 (88,7) |
76,2 (60,9) |
||
|
150 |
80 |
124,8 |
69,1 |
203,1 |
|
100 |
84,0 (88,7) |
152,3 (132,0) |
||
|
125 |
102,8 |
81,2 |
||
|
200 |
100 |
114,6 |
56,0 (59,1) |
324,9 (304,6) |
|
125 |
68,6 |
253,9 |
||
|
150 |
82,2 |
177,7 |
||
|
250 |
150 |
142,9 |
82,2 |
335,1 |
|
200 |
113,6 |
162,5 |
||
|
300 |
200 |
170,1 |
113,6 |
314,8 |
|
250 |
141,3 |
162,5 |
||
|
350 |
200 |
197,3 |
113,6 |
456,9 |
|
250 |
141,3 |
304,6 |
||
|
300 |
168,0 |
162,5 |
||
|
400 |
200 |
222,9 |
113,6 |
609,3 |
|
250 |
141,3 |
456,9 |
||
|
300 |
168,0 |
304,6 |
||
|
350 |
195,2 |
152,3 |
||
|
500 |
300 |
277,3 |
168,0 |
609,3 |
|
350 |
195,2 |
456,9 |
||
|
400 |
220,3 |
314,8 |
Примечание. В скобках указаны размеры шаблонов для переходов наружным диаметром одного из торцов 114 мм.
