ДЕТАЛИ ТРУБОПРОВОДОВ
ИЗ УГЛЕРОДИСТОЙ СТАЛИ
СВАРНЫЕ И ГНУТЫЕ Д_у до 500 мм
на Р_у до 10 МПа (100 кгс/см²)

ОСТ 36-43-81





УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45

ИСПОЛНИТЕЛИ к.т.н. Р.И. Тавастшерна (руководитель работы);

к.т.н. А.И. Бесман (руководитель темы);

А.А. Гутовский,

Г.И. Пачкова,

П.В. Рыбаков,

Л.И. Уткина

СОГЛАСОВАНЫ Госгортехнадзором СССР





ОТРАСЛЕВОЙ СТАНДАРТ

Приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45 срок введения установлен

с 1 июля 1981 г.



1. Настоящий стандарт распространяется на секционные сварные отводы под углом 30, 45, 60 и 90° из углеродистой стали.

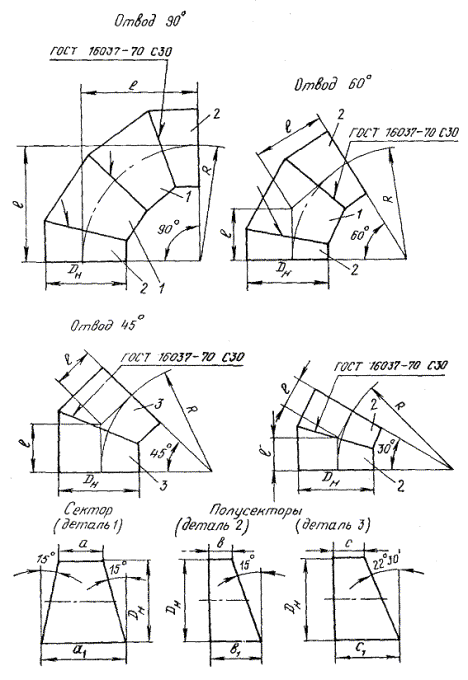

2. Конструкция и размеры отводов, а также секторов и полусекторов (детали 1, 2 и 3) должны соответствовать указанным на чертеже и в таблице. Размеры шаблонов для разметки секторов, полусекторов и скошенных концов труб указаны в справочном приложении к настоящему стандарту.

3. Материал, толщина стенки и условия применения - по ОСТ 36-41-81.

Размеры сварных отводов, секторов и полусекторов

мм

Примечания: 1. Размер для справок.

2. Массу отвода (кг) определяют по формуле

М = 0,001Lq,

где q - линейная плотность трубы-заготовки, кг/м;

L - развернутая длина отвода, мм, определяемая по формулам:

если отводы под углом 90°:

L_90° = 1,5(а + а₁);

если отводы под углом 60°:

L_60° = (а + а₁);

если отводы под углом 45°:

L_45° = (с + с₁);

если отводы под углом 30°:

L_30° = (в + в₁).

4. Допускается изготовление отводов без полусекторов скосом соединяемых труб под углом до 22°30´.

5. При изготовлении секционных отводов из электросварных труб расстояние между продольными сварными швами должно быть не менее 100 мм.

6. Технические требования - по ОСТ 36-49-81.

Пример условного обозначения

отвода под углом 90°, D_н = 325 мм, S = 10 мм:

Отвод 90° 325×10 ОСТ 38-43-81.

ПРИЛОЖЕНИЕ

Справочное

Черт. 1

Черт. 2

Таблица 1

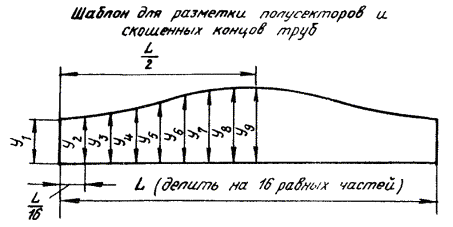

Размеры шаблона для разметки полусекторов и скошенных концов труб

Размеры в мм

Таблица 2

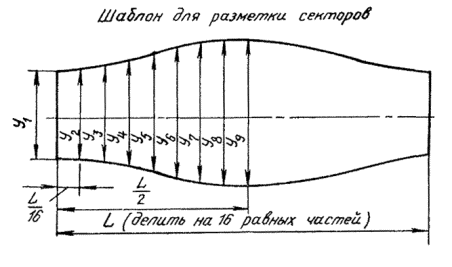

Размеры шаблона для разметки секторов

мм
