ОТРАСЛЕВОЙ СТАНДАРТ
|
ПРОБКИ ДЛЯ ТРУБОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.724.01-82 Взамен |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Стандарт устанавливает конструкцию и основные размеры пробок для трубопроводов тепловых электростанций.
2. Конструкция и размеры пробки должны соответствовать указанным на черт. 1, 2 и в таблице.
3. Материал - сталь марки 35 по ГОСТ 1051.
4. Резьба метрическая - по СТ СЭВ 182 с полем допуска 8g по ГОСТ 16093, проточка - по ГОСТ 10549.
5. Пробки предназначены для глушения бобышек при гидравлических испытаниях трубопроводов.
6. Остальные технические требования - по ОСТ 24.125.60.
7. Группа качества изделий - 4 по ГОСТ 20700.
8. Пример условного обозначения пробки исполнения 01 с резьбой М20×1,5:
ПРОБКА М20×1,5 01 ОСТ 108.724.01.
9. Пример маркировки: 01 ОСТ 108.724.01
* Размер для справок.

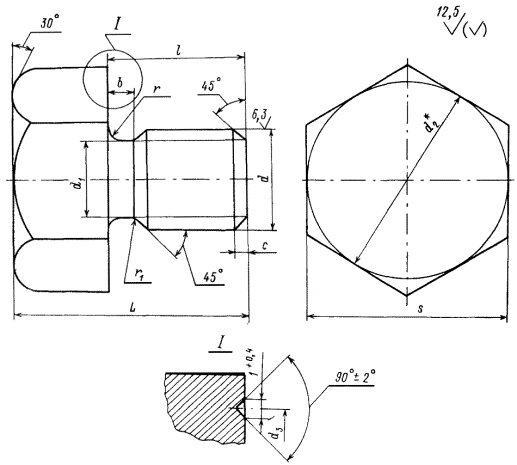

Черт. 1
Остальное - см. черт. 1
Черт. 2
Размеры, мм
|
Исполнение |
Черт. |
d |
d1 |
d2* |
d3 |
d4 |
L (пред. откл. ± 2) |
l (пред. откл. ± 0,6) |
b (пред. откл. ± 0,5) |
s |
r |
r1 |
l |
Масса, кг |
|
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
||||||||||||
|
01 |
М20×1,5 |
17,8 |
36 |
25 |
± 0,5 |
- |
- |
34 |
22 |
4,0 |
36 |
-1,0 |
1 |
0,5 |
1,6 |
0,15 |
|
|
|
02 |
М27×2,0 |
24,0 |
45 |
39 |
± 0,8 |
34 |
± 0,8 |
42 |
24 |
5,0 |
46 |
2,0 |
0,35 |
|
||||
|
03 |
М33×2,0 |
30,0 |
50 |
50 |
45 |
48 |
30 |
55 |
-1,5 |
0,56 |
|
|||||||
|
04 |
М39×2,0 |
36,0 |
65 |
56 |
48 |
53 |
32 |
5,6 |
65 |
0,81 |
|
|||||||
