ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.530.01-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

БОБЫШКИ ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.530.01-82

Взамен НО 808-66 в части
pном = 380 кгс/см2, t = 280 °С;
ОСТ 24.530.02 в части
pном = 230 кгс/см2, t = 230 °С;
pном = 185 кгс/см2, t = 215 °С;
pном = 40 кгс/см2, t = 440 °С;
pном = 76 кгс/см2, t = 145 °С;
pном = 44 кгс/см2, t = 340 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на бобышки для термометров сопротивления, термопреобразователей (термопар) и оправ защитных для технических стеклянных термометров трубопроводов пара и горячей воды тепловых электростанций с абсолютным давлением и температурой среды:

p = 37,27 МПа (380 кгс/см2), t = 280 °С;

p = 23,54 МПа (240 кгс/см2), t = 250 °С;

p = 18,14 МПа (185 кгс/см2), t = 215 °С;

p = 3,92 МПа (40 кгс/см2), t = 440 °С;

p = 7,45 МПа (76 кгс/см2), t = 145 °С;

p = 4,31 МПа (44 кгс/см2), t = 340 °С;

p = 3,92 МПа (40 кгс/см2), t = 200 °С.

2. Конструкция и размеры бобышек должны соответствовать указанным на черт. 1 - 3 и в табл. 1.

3. Бобышки привариваются к трубам, предусмотренным сортаментом ОСТ 108.030.102 (черт. 4 и табл. 2).

4. Резьба метрическая - по СТ СЭВ 180 и СТ СЭВ 182 с полем допуска по ГОСТ 16093.

5. Выход резьбы, проточки и фаски - по ГОСТ 10549.

6. Сквозное отверстие d1 сверлится после приварки бобышки.

7. Материал - прокат из стали марки 20 по ГОСТ 1050.

8. Сварочные материалы - по ОСТ 108.940.02.

9. Расстояние между осями двух смежных бобышек, привариваемых к трубопроводу, не должно быть менее 200 мм плюс полусумма их наружных диаметров.

10. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.

11. Пример условного обозначения бобышки исполнения 01 с резьбой М20×1,5:

БОБЫШКА М20×1,5 01 ОСТ 108.530.01.

12. Пример маркировки: 01 ОСТ 108.530.01

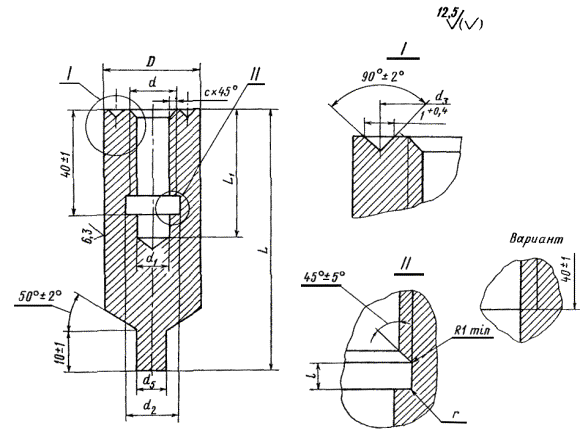

Черт. 1

Остальное - см. черт. 1

Черт. 2

Остальное - см. черт. 1

Черт. 3


Таблица 1

Размеры, мм

Исполнение

Черт.

d

D +2

d1

d2

d3

d4

d5 ± 0,2

dв

r

l

L

L1

b

h

c

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

01

1

М20×1,5

36

18,0

+0,52

20,7

+0,84

25

± 0,4

-

-

8

8,5

+0,36

1,5

6

+0,48

80

± 2

50

+5

14

7

1,6

0,38

02

2

М27×2,0

45

24,0

28,0

39

± 0,5

34

± 0,5

14

14,0

+0,52

2,0

8

+0,58

16

8

2,0

0,42

03

110

70

0,79

04

М33×2,0

57

30,0

34,0

+1,0

50

45

18

19,0

80

50

18

9

0,90

05

110

70

1,20

06

3

М39×2,0

76

35,0

+0,62

40,0

56

± 0,6

48

25

25,0

80

50

23

12

1,26

07

110

70

1,70

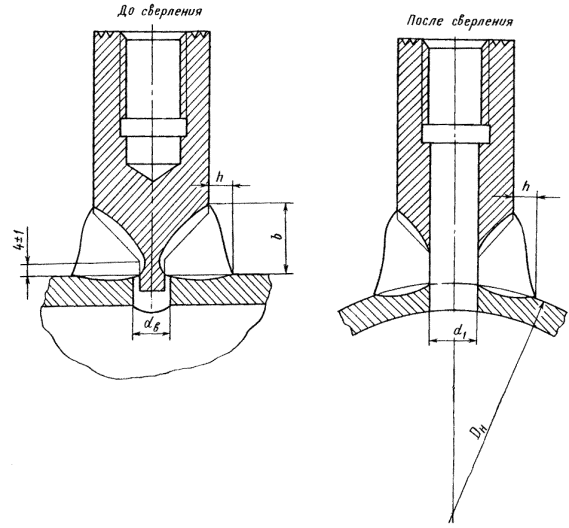

Черт. 4

Таблица 2

мм

Исполнение

d

Диаметр трубопровода Dн

p = 37,27 МПа (380 кгс/см2), t = 280 °С

05

М33×2

Dн ≥ 194

04

06

М39×2

07

p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2), t = 215 °С

02

М27×2

Dн ≥ 133

03

04

М33×2

Dн ≥ 325

05

p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С

01

М20×1,5

Dн ≥ 108

02

М27×2

Dн ≥ 219

03

04

М33×2

Dн ≥ 273

05

p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С

01

М20×1,5

Dн ≥ 108

02

М27×2

Dн ≥ 325

03

04

М33×2

Dн ≥ 426

05

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273923 от 26.02.83

4. ВЗАМЕН НО 808-66, ОСТ 24.530.02

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 1050-88

7

ГОСТ 10549-80

5

ГОСТ 16093-81

4

ОСТ 24.125.60-89

10

ОСТ 108.030.102-78

3

ОСТ 108.030.113-87

10

ОСТ 108.940.02-82

8

СТ СЭВ 180-75

4

СТ СЭВ 182-75

4

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
