ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.504.01-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ДОНЫШКИ ПРИВАРНЫЕ ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.504.01-82

Взамен НО 812-66 в части
pном = 380 кгс/см2, t = 280 °С;
ОСТ 24.504.01 в части
pном = 230 кгс/см2, t = 230 °С;
pном = 185 кгс/см2, t = 215 °С;
pном = 40 кгс/см2, t = 440 °С;
pном = 76 кгс/см2, t = 145 °С;
pном = 44 кгс/см2, t = 340 °С;
ОСТ 24.504.08 в части
pном = 44 кгс/см2, t = 340 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на приварные донышки для трубопроводов пара и горячей воды тепловых электростанций с абсолютным давлением и температурой среды:

p = 37,27 МПа (380 кгс/см2), t = 280 °С;

p = 23,54 МПа (240 кгс/см2), t = 250 °С;

p = 18,14 МПа (185 кгс/см2), t = 215 °С;

p = 3,92 МПа (40 кгс/см2), t = 440 °С;

p = 7,45 МПа (76 кгс/см2), t = 145 °С;

p = 4,31 МПа (44 кгс/см2), t = 340 °С;

p = 3,92 МПа (40 кгс/см2), t = 200 °С.

2. Конструкция, размеры и материал донышек должны соответствовать указанным на черт. 1 - 3 и в таблице.

3. Донышки следует изготавливать механической обработкой из поковок.

4. Донышки на параметры p = 3,92 МПа (40 кгс/см2) и t = 200 °С, соответствующие pу = 4,00 МПа (40 кгс/см2) и t = 200 °С, могут быть применены для трубопроводов с температурой стенки не более 400 °С при рабочем давлении в соответствии с ГОСТ 356.

5. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.

6. Исполнение, указанное в скобках, применять по согласованию с предприятием - изготовителем.

7. Пример условного обозначения приварного донышка исполнения 05 с условным проходом Dу = 200 мм:

ДОНЫШКО ПРИВАРНОЕ 200 05 ОСТ 108.504.01.

8. Пример маркировки: 05 ОСТ 108.504.01

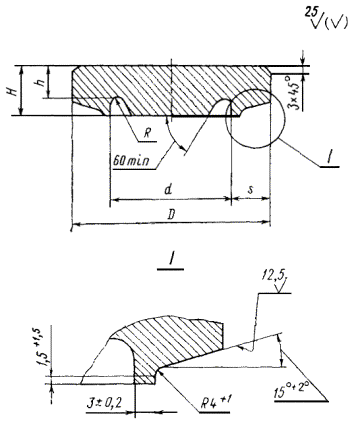

Черт. 1

Остальное - см. черт. 1

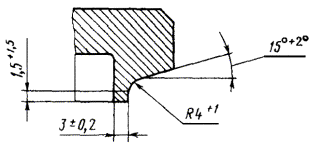

Черт. 2

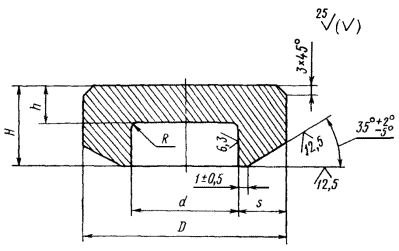

Черт. 3

Размеры, мм

Исполнение

Черт.

Условный проход Dу

Присоединяемые трубы

D

d

H (пред. откл. +4)

h +2

s

R

Материал (марка, ГОСТ, ТУ)

Масса, кг

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

p = 37,27 МПа (380 кгс/см2), t =280 °С

01

1

20

28

4

28

+1,5

-0,5

20

+0,33

20

7

3,6

5

Сталь 20 ГОСТ 1050

0,06

02

40

57

9

58

39

+0,39

25

10

8,1

0,38

03

2

100

133

18

135

+2,0

-1,0

98

+0,54

30

20

15,9

Сталь 15ГС ТУ 14-1-1529

2,99

04

150

194

26

196

144

+0,63

40

28

22,5

9,07

05

3

200

273

36

278

+4,0

-2,0

203

+0,72

50

36

32,8

10

22,10

06

250

325

42

330

245

60

43

36,4

15

37,10

07

300

377

50

380

281

+0,81

70

50

44,0

57,20

(08)

350

465

60

470

349

+0,89

80

61

51,3

20

100,00

09

400

530

65

535

406

+0,97

92

70,6

58,2

148,00

p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2), t = 215 °С

10

1

65

76

9

78

+1,5

-0,5

58

+0,46

25

12

8,1

5

Сталь 20 ГОСТ 1050

0,67

11

2

100

133

13

135

+2,0

-1,0

109

+0,54

30

20

10,7

Сталь 15ГС ТУ 14-1-1529

3,13

р = 23,54 МПа (240 кгс/см2), t = 250 °С

12

2

150

194

17

196

+2,0

-1,0

161

+0,63

35

26

14,8

5

Сталь 15ГС ТУ 14-1-1529

7,69

13

3

175

219

19

222

182

+0,72

40

16,5

10

11,40

14

225

273

24

278

+4,0

-1,0

226

45

32

20,2

20,20

15

250

325

28

330

271

+0,81

55

38

23,8

15

34,00

16

300

377

32

380

316

0,89

60

44

27,3

50,00

17

350

426

36

430

358

65

49

30,5

70,00

p = 18,14 МПа (185 кгс/см2), t =215 °С

18

2

150

194

15

196

+2,0

-1,0

166

+0,63

35

25

11,9

5

Сталь 15ГС ТУ 14-1-1529

7,90

19

3

175

219

16

222

188

+0,72

23

13,2

10

10,20

20

225

273

20

278

+4,0

-2,0

236

40

29

16,0

18,50

21

250

325

22

330

283

+0,81

50

35

18,7

31,00

22

300

377

26

380

327

+0,89

55

40

21,4

15

45,70

p = 3,92 МПа (40 кгс/см2), t =440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С;

p = 3,43 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С

23

1

50

57

3,5

58

+1,0

-0,5

50

+0,39

20

8

3,0

5

Сталь 20 ГОСТ 1050

0,23

p = 3,92 МПа (40 кгс/см2), t =440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С

24

1

80

89

6

90

+1,5

-0,5

77

+0,46

20

11

5,4

5

Сталь 20 ТУ 14-1-3987 Гр. IIТ ОСТ 108.030.113

0,67

25

2

150

159

9

162

+2,0

-1,0

142

+0,63

30

18

7,2

3,36

26

3

200

219

13

222

195

+0,72

35

20

9,5

10

10,20

27

250

273

16

278

+4,0

-2,0

244

25

11,5

16,10

28

300

325

19

330

290

+0,81

40

30

13,5

26,20

p = 3,92 МПа (40 кгс/см2), t = 440 °С

29

2

100

108

8

110

+2,0

-1,0

93

+0,54

25

13

5,4

5

Сталь 20 ТУ 14-1-3987

Гр. IIТ ОСТ 108.030.113

1,23

p = 7,45 МПа (76 кгс/см2), t = 145 °С; p = 4,31 МПа (44 кгс/см2), t = 340 °С

30

1

100

108

6

110

+2,0

-1,0

97

+0,54

25

12

4,6

5

Сталь 20 ТУ 14-1-3987

Гр. IIТ ОСТ 108.030.113

1,11

p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С

31

1

65

76

3,5

78

+1,5

-0,5

69

+0,46

20

10

3,0

5

Сталь 20 ГОСТ 1050

0,46

32

80

89

4

90

81

+0,54

3,6

Сталь 20 ТУ 14-1-3987

Гр. IIТ ОСТ 108.030.113

0,59

33

2

150

159

7

162

+2,0

-1,0

147

+0,63

25

15

4,4

2,71

34

3

200

219

9

222

203

+0,72

5,6

7,12

35

250

273

10

278

+4,0

-2,0

254

+0,81

30

19

6,6

10

13,70

36

300

325

13

330

303

+0,81

35

22

7,6

22,80

37

350

377

13

380

354

+0,89

40

26

8,6

34,80

38

400

426

14

430

401

+0,89

45

30

9,5

50,30

p = 4,31 МПа (44 кгс/см2), t = 340 °С

39

3

450

465

16

470

+4,0

-2,0

437

+0,97

45

32

10,5

10

Сталь 20 ТУ 14-1-3987

Гр. IIТ ОСТ 108.030.113

60,00

p = 3,92 МПа (40 кгс/см2), t = 200 °С

40

1

100

108

4,5

110

+2,0

-1,0

100

+0,54

25

12

2,7

5

Сталь 20 ТУ 14-1-3987

Гр. IIТ ОСТ 108.030.113

1,06

41

125

133

5

135

124

+0,63

13

3,2

1,67

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273918 от 26.02.83

4. ВЗАМЕН НО 812-66, ОСТ 24.504.01, ОСТ 24.504.08

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 356-80

4

ГОСТ 1050-88

2

ОСТ 24.125.60-89

5

ОСТ 108.030.113-87

2; 5

ТУ 14-1-1529-84

2

ТУ 14-1-3987-85

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
