ОТРАСЛЕВОЙ СТАНДАРТ

БЛОКИ С ДИАФРАГМАМИ
ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.839.01-82

Взамен НО 1082-66;
ОСТ 24.839.04 в части
pном = 230 кгс/см2, t = 230 °С;
pном = 185 кгс/см2, t = 215 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на блоки с диафрагмами, устанавливаемые на трубопроводах питательной воды тепловых электростанций с абсолютным давлением и температурой воды:

p = 37,27 МПа (380 кгс/см2), t = 280 °С;

p = 23,54 МПа (240 кгс/см2), t = 250 °С;

p = 18,14 МПа (185 кгс/см2), t = 215 °С.

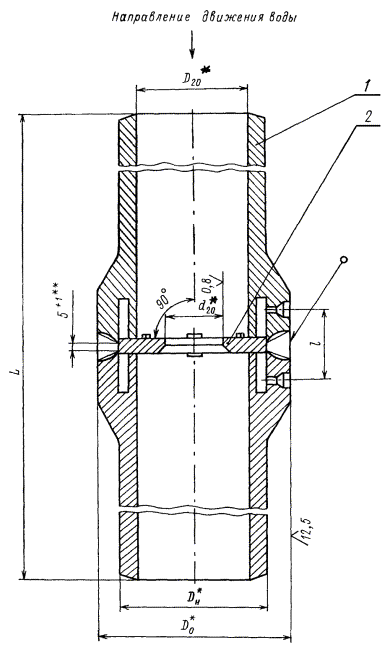

2. Конструкция и размеры блоков с диафрагмами должны соответствовать указанным на чертеже и в табл. 1.

3. Наименование и обозначение деталей, входящих в блок с диафрагмой, указаны в табл. 2. Блок комплектуется также четырьмя штуцерами, ввариваемыми в отверстия d на монтаже для отбора импульса давления. Штуцера изготавливаются по чертежам предприятия - изготовителя. Приварка импульсных трубок непосредственно к патрубкам (поз. 1) не допускается.

4. Наплавленный металл - по ОСТ 108.940.02.

5. Выбор исполнения патрубков производится предприятием - изготовителем блоков с диафрагмами.

6. Смещение оси отверстия d20 относительно оси внутреннего диаметра D20 блока не должно превышать следующих значений:

0,6 мм - при D20 до 200 мм включительно;

1,0 мм - при D20 свыше 200 мм до 500 мм включительно.

При контроле размеров D20 и d20 следует использовать отраслевые стандарты на патрубки и рабочие чертежи на диафрагмы.

7. Остальные технические требования - по ОСТ 24.125.60.

8. Исполнение, указанное в скобках, применять по согласованию с предприятием - изготовителем.

9. Пример условного обозначения блока с диафрагмой исполнения 01 с условным проходом Dу = 200 мм:

БЛОК С ДИАФРАГМОЙ 200 01 ОСТ 108.839.01.

10. Пример маркировки: 01 ОСТ 108.839.01

* Размеры для справок.

** Для исполнений 06, 07 - 3+1

Таблица 1

Размеры, мм

Исполнение

Условный проход Dу

Dн*

D0*

D20*

d20*

l

L

Масса наплавленного металла, кг

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

p = 37,27 МПа (380 кгс/см2), t = 280 °С

01

200

273

312

201

По расчету

69

+2

-1

1003

± 5

5,9

249

02

250

325

365

243

1223

8,2

398

03

300

377

420

279

75

1373

12,5

643

(04)

350

465

505

347

1663

18,2

1078

05

400

530

600

404

85

1903

36,0

1551

p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2), t = 215 °С

06

65

76

105

58

По расчету

47

+2

-1

263

± 5

0,4

5,6

07

100

133

165

107

53

563

1,2

26,5

p = 23,54 МПа (240 кгс/см2), t = 250 °С

08

150

194

225

160

По расчету

55

+2

-1

783

± 5

2,2

70

09

175

219

258

181

863

2,6

96

10

225

273

310

225

1063

3,6

178

11

250

325

360

269

1243

5,0

286

12

300

377

420

313

61

1463

7,4

444

13

350

426

468

356

1633

10,0

634

p = 18,14 МПа (185 кгс/см2), t = 215 °С

14

150

194

225

164

По расчету

55

+2

-1

823

± 5

1,61

61

15

175

219

255

187

783

2,1

72

16

225

273

310

235

983

3,2

140

17

250

325

360

281

1283

4,0

245

18

300

377

420

325

1483

5,6

376

Таблица 2

Обозначение блока с диафрагмой

Патрубок (поз. 1) 2 шт.

Диафрагма (поз. 2) 1 шт.

Обозначение

p = 37,27 МПа (380 кгс/см2), t = 280 °С

01 ОСТ 108.839.01

01 ОСТ 108.462.04

01 ОСТ 108.839.05

02 ОСТ 108.462.04

02 ОСТ 108.839.01

03 ОСТ 108.462.04

02 ОСТ 108.839.05

04 ОСТ 108.462.04

03 ОСТ 108.839.01

05 ОСТ 108.462.04

03 ОСТ 108.839.05

06 ОСТ 108.462.04

(04) ОСТ 108.839.01

07 ОСТ 108.462.04

04 ОСТ 108.839.05

08 ОСТ 108.462.04

05 ОСТ 108.839.01

09 ОСТ 108.462.04

05 ОСТ 108.839.05

10 ОСТ 108.462.04

p = 23,54 МПа (240 кгс/см2), t =250 °С; p = 18,14 МПа (185 кгс/см2), t = 215 °С

06 ОСТ 108.839.01

01 ОСТ 108.462.05

06 ОСТ 108.839.05

02 ОСТ 108.462.05

07 ОСТ 108.839.01

03 ОСТ 108.462.05

07 ОСТ 108.839.05

04 ОСТ 108.462.05

p = 23,54 МПа (240 кгс/см2), t = 250 °С

08 ОСТ 108.839.01

05 ОСТ 108.462.05

08 ОСТ 108.839.05

06 ОСТ 108.462.05

09 ОСТ 108.839.01

07 ОСТ 108.462.05

09 ОСТ 108.839.05

08 ОСТ 108.462.05

10 ОСТ 108.839.01

09 ОСТ 108.462.05

10 ОСТ 108.839.05

10 ОСТ 108.462.05

11 ОСТ 108.839.01

11 ОСТ 108.462.05

11 ОСТ 108.839.05

12 ОСТ 108.462.05

12 ОСТ 108.839.01

13 ОСТ 108.462.05

12 ОСТ 108.839.05

14 ОСТ 108.462.05

13 ОСТ 108.839.01

15 ОСТ 108.462.05

13 ОСТ 108.839.05

16 ОСТ 108.462.05

p = 18,14 МПа (185 кгс/см2), t = 215 °С

14 ОСТ 108.839.01

17 ОСТ 108.462.05

14 ОСТ 108.839.05

18 ОСТ 108.462.05

15 ОСТ 108.839.01

19 ОСТ 108.462.05

15 ОСТ 108.839.05

20 ОСТ 108.462.05

16 ОСТ 108.839.01

21 ОСТ 108.462.05

16 ОСТ 108.839.05

22 ОСТ 108.462.05

17 ОСТ 108.839.01

23 ОСТ 108.462.05

17 ОСТ 108.839.05

24 ОСТ 108.462.05

18 ОСТ 108.839.01

25 ОСТ 108.462.05

18 ОСТ 108.839.05

26 ОСТ 108.462.05
