ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ОСТ 108.104.16-82
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ ШТАМПОВАННЫЕ
ПЕРЕХОДНЫЕ КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.104.16-82 Взамен ОСТ 24.104.13 в части |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на переходные штампованные тройники с вытянутой горловиной для трубопроводов пара и горячей воды тепловых электростанций с абсолютным давлением и температурой среды:
p = 23,54 МПа (240 кгс/см2), t = 250 °С;
p = 18,14 МПа (185 кгс/см2), t = 215 °С;
p = 4,31 МПа (44 кгс/см2), t = 340 °С;
p = 3,92 МПа (40 кгс/см2), t = 200 °С.

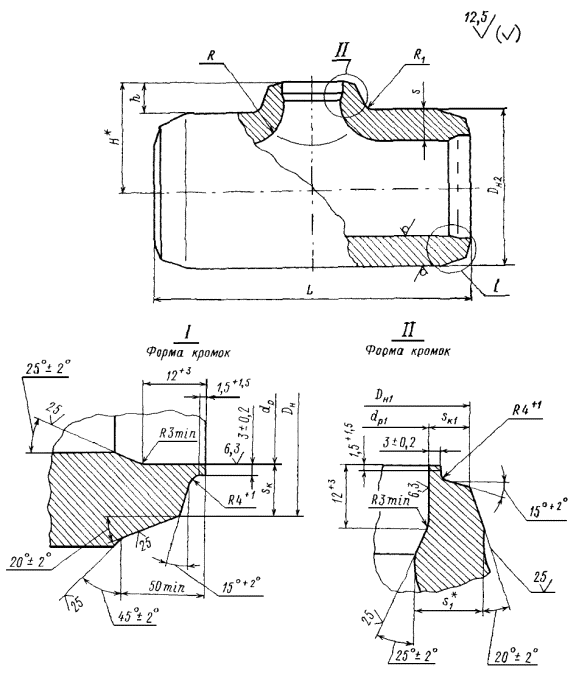

2. Конструкция, размеры и материал тройников должны соответствовать указанным на чертеже и в таблице.
3. Размеры высот H и h, радиусов R и R1 и толщины стенки sк1 могут быть изменены при соблюдении условий прочности по усмотрению предприятия - изготовителя.
4. Предельные отклонения наружного диаметра Dн2 не должны превышать ± 2 %.
5. Остальные технические требования - по ОСТ 24.125.60.
6. Пример условного обозначения тройника штампованного переходного исполнения 07 с условными проходами Dу = 175 мм, Dу1 = 150 мм:
ТРОЙНИК ПЕРЕХОДНЫЙ 175×150 07 ОСТ 108.104.16.
7. Пример
маркировки: 07 ОСТ 108.104.16
* Размеры для справок.
Размеры, мм
|
Условный проход |
Наружный диаметр и толщина стенки присоединяемых труб |
Dн |
Dн1 |
Dн2 |
dр |
dр1 |
L (пред. откл. ± 5) |
H* |
h +5 |
s, не менее |
s |
sк |
sк1 |
R, не более |
R1 (пред. откл. +5) |
Материал (марка, ТУ) |
Масса, кг |
|||||||
|
Dу |
Dу1 |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
||||||||||||||
|
p = 23,54 МПа (240 кгс/см2), t = 250 °С |
||||||||||||||||||||||||
|
01 |
150 |
100 |
194×17 |
133×13 |
196 |
± 1,2 |
136 |
+2 |
205 |
161 |
+0,63 |
109 |
+0,54 |
400 |
138 |
35 |
30 |
18,0 |
14,8 |
11,0 |
60 |
25 |
Сталь 15ГС ТУ 14-3-460 |
63,5 |
|
02 |
175 |
150 |
219×19 |
194×17 |
222 |
196 |
245 |
182 |
+0,72 |
161 |
+0,63 |
500 |
158 |
35 |
36 |
20,0 |
16,5 |
15,1 |
70 |
30 |
106,0 |
|||
|
03 |
225 |
150 |
273×24 |
276 |
320 |
226 |
600 |
210 |
50 |
50 |
29,0 |
20,2 |
85 |
240,0 |
||||||||||
|
04 |
250 |
225 |
325×28 |
273×24 |
328 |
276 |
+3 |
360 |
271 |
+0,81 |
226 |
+0,72 |
650 |
240 |
60 |
30,0 |
23,8 |
20,5 |
105 |
50 |
301,0 |
|||
|
05 |
300 |
250 |
377×32 |
325×28 |
380 |
± 2,0 |
328 |
400 |
316 |
+0,89 |
271 |
+0,81 |
700 |
260 |
56 |
34,0 |
27,6 |
24,1 |
115 |
Сталь 15ГС ТУ 14-3-420 |
395,0 |
|||
|
p = 18,14 МПа (185 кгс/см2), t = 215 °С |
||||||||||||||||||||||||
|
06 |
150 |
100 |
194×15 |
133×13 |
196 |
± 1,2 |
136 |
+2 |
205 |
166 |
+0,63 |
109 |
+0,54 |
400 |
138 |
35 |
30 |
18,0 |
11,9 |
10,7 |
60 |
25 |
Сталь 15 ГС ТУ 14-3-460 |
63,6 |
|
07 |
175 |
150 |
219×16 |
194×15 |
222 |
196 |
245 |
188 |
+0,72 |
166 |
+0,63 |
500 |
158 |
35 |
36 |
20,0 |
13,2 |
12,1 |
70 |
30 |
106,0 |
|||
|
08 |
225 |
150 |
273×20 |
276 |
320 |
236 |
600 |
200 |
40 |
50 |
29,0 |
16,0 |
85 |
240,0 |
||||||||||
|
09 |
250 |
225 |
325×22 |
273×20 |
328 |
276 |
+3 |
360 |
283 |
+0,81 |
236 |
+0,72 |
650 |
250 |
70 |
30,0 |
18,7 |
16,2 |
115 |
50 |
301,0 |
|||
|
10 |
300 |
250 |
377×26 |
325×22 |
380 |
± 2,0 |
328 |
400 |
327 |
+0,89 |
283 |
+0,81 |
700 |
270 |
56 |
34,0 |
21,7 |
19,0 |
Сталь 15ГС ТУ 14-3-420 |
395,0 |
||||
|
p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С |
||||||||||||||||||||||||
|
11 |
400 |
350 |
426×14 |
377×13 |
430 |
± 2,0 |
380 |
+4 |
435 |
401 |
+0,89 |
354 |
+0,89 |
700 |
273 |
55 |
26 |
16,0 |
9,5 |
8,7 |
65 |
35 |
Сталь 20 ТУ 14-3-460 |
197,0 |
|
p = 4,31 МПа (44 кгс/см2), t = 340 °С |
||||||||||||||||||||||||
|
12 |
450 |
350 |
465×16 |
377×13 |
468 |
± 2,0 |
380 |
+4 |
485 |
437 |
+0,90 |
354 |
+0,89 |
750 |
323 |
80 |
40 |
24,0 |
10,5 |
8,6 |
85 |
40 |
Сталь 15ГС ТУ 14-3-420 |
362,0 |
|
13 |
450 |
400 |
426×14 |
430 |
401 |
800 |
333 |
90 |
9,5 |
387,0 |
||||||||||||||
|
14 |
600 |
400 |
630×17 |
426×14 |
635 |
± 2,0 |
430 |
+4 |
670 |
598 |
+1,0 |
401 |
930 |
425 |
90 |
60 |
36,0 |
12,2 |
9,5 |
135 |
65 |
Сталь 15ГС ТУ 108-1267 |
830,0 |
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273792 от 26.02.83
4. ВЗАМЕН ОСТ 24.104.13
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта, подпункта, перечисления, приложения |
|
|
ОСТ 24.125.60-89 |
|
|
ТУ 14-3-420-75 |
|
|
ТУ 14-3-460-75 |
|
|
ТУ 108-1267-84 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5.
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
