ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ОСТ 108.104.08-82
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ ШТАМПОВАННЫЕ
РАВНОПРОХОДНЫЕ КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.104.08-82 Взамен ОСТ 24.104.12 в
части |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на равнопроходные штампованные тройники с вытянутой горловиной для трубопроводов пара и горячей воды тепловых электростанций с абсолютным давлением и температурой среды:
p = 37,27 МПа (380 кгс/см2), t = 280 °С;
p = 23,54 МПа (240 кгс/см2), t = 250 °С;
p = 18,14 МПа (185 кгс/см2), t = 215 °С;
p = 3,92 МПа (40 кгс/см2), t = 440 °С;
p = 7,45 МПа (76 кгс/см2), t = 145 °С;
p = 4,31 МПа (44 кгс/см2), t = 340 °С;
p = 3,92 МПа (40 кгс/см2), t = 200 °С.
2. Конструкция, размеры и материал тройников должны соответствовать указанным на черт. 1 - 3 и в таблице.
3. Размеры высот H и h радиусов R и R1 и толщины стенки sк1 могут быть изменены при соблюдении условий прочности по усмотрению предприятия - изготовителя.
4. Предельные отклонения наружного диаметра Dн2 не должны превышать ± 2 %.
5. Остальные технические требования - по ОСТ 24.125.60.
6. Размер s1 обеспечивается технологией изготовления.
7. Пример условного обозначения тройника штампованного равнопроходного исполнения 06 с условным проходом Dу = 150 мм:
ТРОЙНИК РАВНОПРОХОДНЫЙ 150 06 ОСТ 108.104.08.
8. Пример маркировки: 06 ОСТ 108.104.08

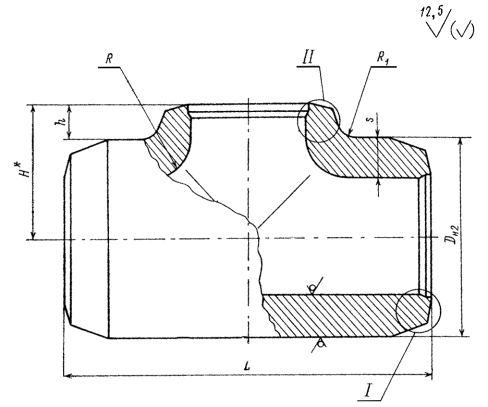

Черт. 1
Остальное - см. черт. 1

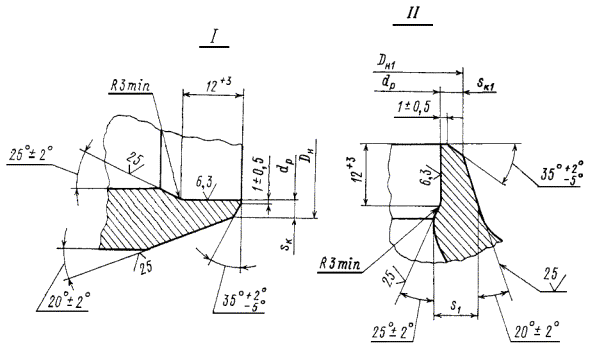

Черт. 2
Остальное - см. черт. 1

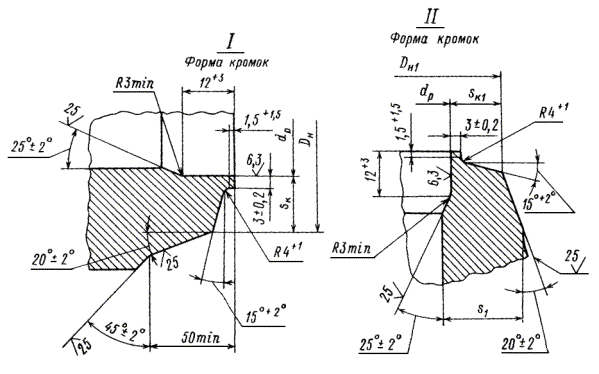

Черт. 3
Размеры, мм
|
Исполнение |
Черт. |
Условный проход Dу |
Присоединяемые трубы |
Dн |
Dн1 |
Dн2 |
dр |
L |
H* |
h +5 |
s |
s1 |
sк |
sк1 |
R, не более |
R1 |
Материал (марка, ТУ) |
Масса, кг |
||||||
|
Наружный диаметр |
Толщина стенки |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
Номин. |
Пред. откл. |
||||||||||||
|
p = 37,27 МПа (380 кгс/см2), t = 280 °С |
||||||||||||||||||||||||
|
01** |
150 |
194 |
26 |
196 |
± 2 |
196 |
+2 |
225 |
144 |
+0,63 |
450 |
± 5 |
148 |
35 |
45 |
27,0 |
23,1 |
23,2 |
75 |
30 |
+5 |
Сталь 15ГС ТУ 14-3-460 |
113,0 |
|
|
p = 23,54 МПа (240 кгс/см2), t = 250 °С |
||||||||||||||||||||||||
|
02 |
150 |
194 |
17 |
196 |
± 2 |
198 |
+2 |
225 |
161 |
+0,63 |
500 |
± 5 |
148 |
35 |
36 |
21,0 |
14,8 |
15,1 |
75 |
30 |
+5 |
Сталь 15ГС ТУ 14-3-460 |
106,0 |
|
|
03 |
175 |
219 |
19 |
222 |
219 |
+3 |
245 |
182 |
+0,72 |
153 |
30 |
16,5 |
16,9 |
|||||||||||
|
04 |
225 |
273 |
24 |
276 |
277 |
310 |
226 |
600 |
215 |
60 |
50 |
29,0 |
20,2 |
20,5 |
105 |
45 |
240,0 |
|||||||
|
05 |
250 |
325 |
28 |
328 |
325 |
360 |
271 |
+0,81 |
650 |
245 |
65 |
30,0 |
23,8 |
24,2 |
115 |
55 |
301,0 |
|||||||
|
06 |
150 |
194 |
15 |
196 |
198 |
+2 |
225 |
166 |
+0,63 |
500 |
153 |
40 |
36 |
20,0 |
11,9 |
12,1 |
75 |
30 |
106,0 |
|||||
|
07 |
175 |
219 |
16 |
222 |
222 |
+3 |
245 |
188 |
+0,72 |
158 |
35 |
13,2 |
13,5 |
|||||||||||
|
08 |
225 |
273 |
20 |
276 |
277 |
320 |
236 |
600 |
220 |
60 |
50 |
29,0 |
16,0 |
16,2 |
105 |
45 |
240,0 |
|||||||
|
09 |
250 |
325 |
22 |
328 |
328 |
360 |
283 |
+0,81 |
650 |
250 |
70 |
30,0 |
18,7 |
19,0 |
115 |
55 |
301,0 |
|||||||
|
p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С |
||||||||||||||||||||||||
|
10 |
150 |
159 |
9 |
161 |
± 2 |
162 |
+2 |
176 |
142 |
+0,63 |
400 |
± 5 |
110 |
22 |
20 |
12,0 |
7,2 |
7,2 |
45 |
20 |
+5 |
Сталь 15ГС ТУ 14-3-460 |
34,3 |
|
|
11 |
200 |
219 |
13 |
222 |
219 |
+3 |
240 |
195 |
+0,72 |
500 |
160 |
40 |
24 |
14,0 |
9,8 |
9,5 |
50 |
73,7 |
||||||
|
12 |
250 |
273 |
16 |
276 |
273 |
295 |
244 |
550 |
193 |
45 |
28 |
17,0 |
11,5 |
11,5 |
60 |
25 |
112,0 |
|||||||
|
13 |
300 |
325 |
19 |
328 |
328 |
360 |
290 |
+0,81 |
650 |
215 |
35 |
36 |
21,0 |
13,5 |
13,5 |
80 |
35 |
196,0 |
||||||
|
p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С |
||||||||||||||||||||||||
|
14 |
150 |
159 |
7 |
161 |
± 2 |
161 |
+2 |
176 |
147 |
+0,63 |
400 |
± 5 |
113 |
25 |
15 |
9,0 |
4,4 |
4,4 |
45 |
20 |
+5 |
Сталь 15ГС ТУ 14-3-420 |
26,9 |
|
|
15** |
200 |
219 |
9 |
222 |
222 |
+3 |
240 |
203 |
+0,72 |
500 |
155 |
45 |
24 |
14,0 |
5,6 |
5,6 |
50 |
73,5 |
||||||
|
16 |
250 |
273 |
10 |
276 |
276 |
295 |
254 |
+0,81 |
550 |
193 |
45 |
24 |
14,0 |
6,6 |
6,6 |
60 |
25 |
99,0 |
||||||
|
17 |
300 |
325 |
13 |
328 |
328 |
360 |
303 |
650 |
220 |
40 |
32 |
19,0 |
7,6 |
7,6 |
70 |
35 |
177,0 |
|||||||
|
18 |
350 |
377 |
13 |
380 |
379 |
+4 |
400 |
354 |
+0,89 |
700 |
280 |
80 |
30 |
16,0 |
8,6 |
8,6 |
70 |
35 |
Сталь 20 ТУ 14-3-460 |
228,0 |
||||
|
19 |
400 |
426 |
14 |
430 |
426 |
455 |
401 |
750 |
288 |
60 |
30 |
18,0 |
9,5 |
9,8 |
55 |
25 |
241,0 |
|||||||
|
p = 4,31 МПа (44 кгс/см2), t = 340 °С |
||||||||||||||||||||||||
|
20 |
450 |
465 |
16 |
468 |
± 2 |
465 |
+4 |
505 |
437 |
+0,97 |
850 |
± 5 |
328 |
75 |
40 |
24,0 |
10,5 |
10,8 |
85 |
40 |
+5 |
Сталь 15ГС ТУ 14-3-420 |
411,0 |
|
|
p = 3,92 МПа (40 кгс/см2), t = 200 °С |
||||||||||||||||||||||||
|
21 |
125 |
133 |
5 |
135 |
± 2 |
136 |
+2 |
150 |
124 |
+0,63 |
400 |
± 5 |
100 |
25 |
20 |
12,0 |
3,2 |
3,5 |
50 |
25 |
+5 |
Сталь 15ГС ТУ 14-3-460 |
29,2 |
|
|
p = 37,27 МПа (380 кгс/см2), t = 280 °С |
||||||||||||||||||||||||
|
22 |
300 |
377 |
50 |
380 |
± 2 |
383 |
+4 |
460 |
281 |
+0,81 |
830 |
± 5 |
300 |
70 |
95 |
57,0 |
47,0 |
47,0 |
160 |
40 |
+5 |
Сталь 16ГС ТУ 3-923 |
846,0 |
|
* Размер для справок.
** Для исполнений 01, 15 предельное отклонение на размер h ± 5
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273771 от 26.02.83
4. ВЗАМЕН ОСТ 24.104.12
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
ОСТ 24.125.60-89 |
|
|
ТУ 3-923-75 |
|
|
ТУ 14-3-420-75 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5.
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
