ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ОСТ 108.104.05-82
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ ПЕРЕХОДНЫЕ С
ОБЖАТИЕМ КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.104.05-82 Введен впервые |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на тройники переходные с вытянутой горловиной и обжатыми концами для трубопроводов пара и горячей воды тепловых электростанций с абсолютным давлением и температурой среды:
p = 3,92 МПа (40 кгс/см2), t = 440 °С;
p = 7,45 МПа (76 кгс/см2), t = 145 °С;
p = 4,31 МПа (44 кгс/см2), t = 340 °С;
p = 3,92 МПа (40 кгс/см2), t = 200 °С.
2. Конструкция и размеры тройников должны соответствовать указанным на черт. 1, 2 и в таблице.
3. Материал тройников - труба из стали марки 20 по ТУ 14-3-460. Масса тройников 16,1 кг.
4. Рекомендуемые размеры прямых участков уточняются заводом - изготовителем при разработке технологического процесса.
Допускается изготовление подкатанной части без прямых участков.
5. Размеры радиусов сопряжения горловины с корпусом, высот и толщины стенки sк1 могут быть изменены при соблюдении условий прочности по усмотрению изготовителя.
6. Остальные технические требования - по ОСТ 24.125.60.
7. Пример условного обозначения тройника переходного исполнения 03 с условными проходами Dу = 100 мм, Dу1 = 80 мм:
ТРОЙНИК ПЕРЕХОДНЫЙ 100×80 03 ОСТ 108.104.05.
8. Пример маркировки: 03 ОСТ 108.104.05

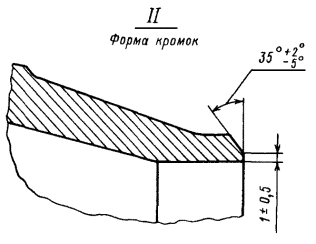

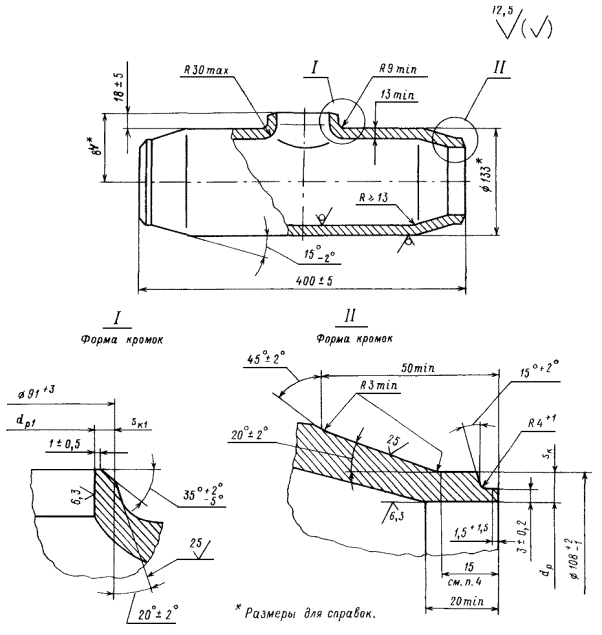

Черт. 1
Остальное - см. черт. 1
Черт. 2
Размеры, мм
|
Исполнение |
Черт. |
Условный проход |
Наружный диаметр и толщина стенки присоединяемых труб |
dр |
dр1 |
sк |
sк1 |
||||
|
Dу |
Dу1 |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
|||||
|
p = 3,92 МПа (40 кгс/см2), t = 440 °С |
|||||||||||
|
01 |
100 |
80 |
108×8 |
89×6 |
93 |
+0,54 |
77 |
+0,46 |
5,4 |
5,4 |
|
|
p = 7,45 МПа (76 кгс/см2), t = 145 °С |
|||||||||||
|
02 |
100 |
80 |
108×6 |
89×6 |
97 |
+0,54 |
77 |
+0,46 |
4,6 |
5,4 |
|
|
p = 4,31 МПа (44 кгс/см2), t = 340 °С |
|||||||||||
|
03 |
100 |
80 |
108×6 |
89×4 |
97 |
+0,54 |
81 |
+0,54 |
4,6 |
3,6 |
|
|
p = 3,92 МПа (40 кгс/см2), t = 200 °С |
|||||||||||
|
04 |
100 |
80 |
108×4,5 |
89×4 |
100 |
+0,54 |
81 |
+0,54 |
2,7 |
3,6 |
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273745 от 26.02.83
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
ОСТ 24.125.60-89 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5.
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
