ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ОСТ 108.720.02-82
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ ПЕРЕХОДНЫЕ КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.720.02-82 Взамен НО 779-66 в части |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на тройники переходные штампованные для трубопроводов питательной воды тепловых электростанций с абсолютным давлением и температурой воды:
p = 37,27 МПа (380 кгс/см2), t = 280 °С;
p = 23,54 МПа (240 кгс/см2), t = 250 °С;
p = 18,14 МПа (185 кгс/см2), t = 215 °С.

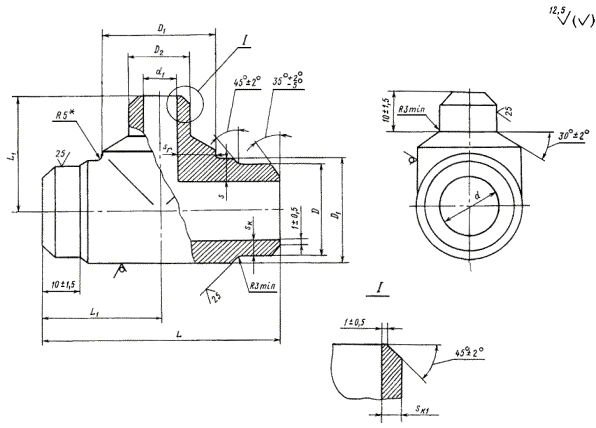

2. Конструкция и размеры тройников должны соответствовать указанным на чертеже и в таблице.
3. Материал тройников - сталь марки 20 по ТУ 14-1-3987 Гр. II Т ОСТ 108.030.113.
4. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.
5. Пример условного обозначения тройника переходного исполнения 02 с условными проходами Dу = 20 мм, Dу1 = 10 мм:
ТРОЙНИК ПЕРЕХОДНЫЙ 20×10 02 ОСТ 108.720.02.
6. Пример маркировки: 02 ОСТ 108.720.02
* Размер для справок.
Размеры, мм
|
Исполнение |
Проход условный |
Наружный диаметр и толщина стенки присоединяемых труб |
D +0,5 |
D1 +1,3 -0,7 |
D2 +1,5 |
d +0,52 |
d1 +0,43 |
s |
sr |
sк |
sк1 |
L +4 -2 |
L1 +2 -1 |
Масса, кг |
||||
|
Dу |
Dу1 |
не менее |
||||||||||||||||
|
p = 37,27 МПа (380 кгс/см2), t = 280 °С |
||||||||||||||||||
|
01 |
20 |
10 |
28×4 |
16×2,5 |
29 |
35 |
18 |
20 |
11 |
6,0 |
10,5 |
3,6 |
2,21 |
80 |
40 |
0,51 |
||
|
p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2), t = 215 °С |
||||||||||||||||||
|
02 |
20 |
10 |
28×3 |
16×2 |
29 |
35 |
18 |
22 |
12 |
5,0 |
10,0 |
2,7 |
1,80 |
80 |
40 |
0,47 |
||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273698 от 26.02.83
4. ВЗАМЕН НО 779-66, ОСТ 24.720.13
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.030.113-87 |
|
|
ТУ 14-1-3987-85 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.
Срок действия продлен до 1996 г. Изменением № 3, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
