ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.720.01-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ РАВНОПРОХОДНЫЕ
ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.720.01-82

Взамен НО 778-66 в части
pном = 380 кгс/см2, t = 280 °С;
ОСТ 24.720.12 в части
pном = 185 кгс/см2, t = 215 °С;
pном = 240 кгс/см2, t = 250 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на тройники равнопроходные штампованные для трубопроводов питательной воды тепловых электростанций с абсолютным давлением и температурой воды:

p = 37,27 МПа (380 кгс/см2), t = 280 °С;

p = 23,54 МПа (240 кгс/см2), t = 250 °С;

p = 18,14 МПа (185 кгс/см2), t = 215 °С.

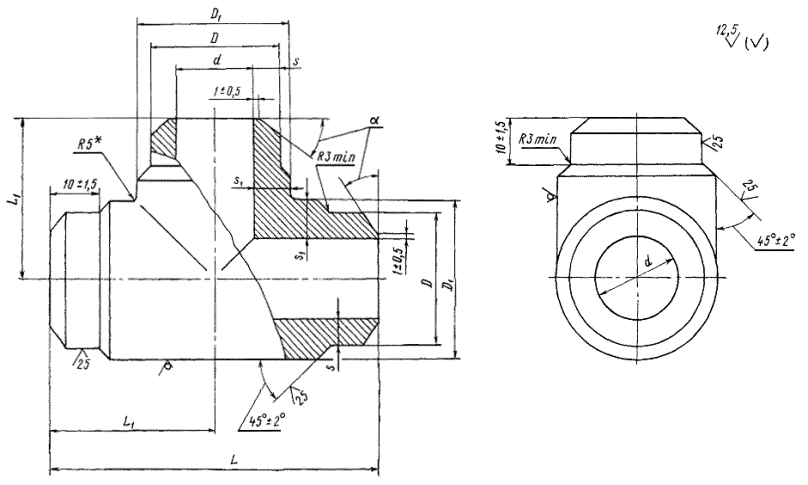

2. Конструкция и размеры тройников должны соответствовать указанным на чертеже и в таблице.

3. Материал тройников - сталь марки 20 по ТУ 14-1-3987 Гр. IIТ ОСТ 108.030.113.

4. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.

5. Пример условного обозначения тройника равнопроходного исполнения 02 с условным проходом Dу = 20 мм:

ТРОЙНИК РАВНОПРОХОДНЫЙ 20 02 ОСТ 108.720.01.

6. Пример маркировки: 02 ОСТ 108.720.01


* Размер для справок.

Размеры, мм

Исполнение

Условный проход Dу

Присоединяемые трубы

D

D1

d

s

s1

L

L1

α

Масса, кг

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

p = 37,27 МПа (380 кгс/см2), t = 280 °С

01

10

16

2,5

17

+0,5

20

+1,1

-0,5

11

+0,43

2,25

3,5

60

+4

-2

30

+2

-1

45°

± 2

0,11

02

20

28

4,0

29

35

+1,3

-0,7

20

+0,52

3,60

6,0

80

40

35°

+2

-5

0,50

03

40

57

9,0

58

+1,0

63

+1,9

-1,0

39

+0,62

8,10

11,0

130

65

2,45

p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2), t = 215 °С

04

10

16

2

17

+0,5

20

+1,1

-0,5

12

+0,43

1,8

3,0

60

+4

-2

30

+2

-1

45°

± 2

0,10

05

20

28

3

29

35

+1,3

-0,7

22

+0,52

2,7

5,0

80

40

35°

+2

-5

0,45

06

65

76

9

77

+1,0

82

+2,4

-1,2

58

+0,46

8,1

10,0

180

90

4,78

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273682 от 26.02.83

4. ВЗАМЕН ОСТ 24.720.12

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

4

ОСТ 108.030.113-87

3; 4

ТУ 14-1-3987-85

3

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
