ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ОСТ 108.520.02-82
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
ОТРАСЛЕВОЙ СТАНДАРТ
|
КОЛЬЦА ПОДКЛАДНЫЕ КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.520.02-82 Взамен |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на кольца подкладные для сварных тройниковых соединений трубопроводов пара и горячей воды тепловых электростанций.

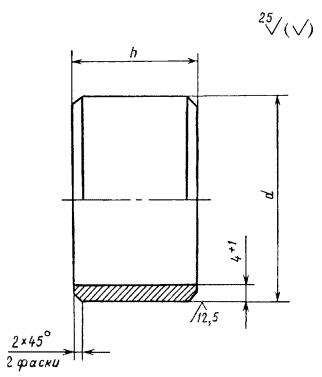

2. Размеры колец должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Исполнение |
d |
h |
Масса, кг |
||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||
|
01 |
22 |
-0,7 |
30 |
+5 |
0,058 |
|
02 |
31 |
0,088 |
|||
|
03 |
38 |
0,112 |
|||
|
04 |
50 |
0,152 |
|||
|
05 |
57 |
0,175 |
|||
|
06 |
62 |
0,191 |
|||
|
07 |
71 |
0,221 |
|||
|
08 |
84 |
35 |
0,309 |
||
|
09 |
90 |
0,332 |
|||
|
10 |
93 |
0,352 |
|||
|
11 |
100 |
0,371 |
|||
|
12 |
120 |
40 |
0,513 |
||
|
13 |
124 |
0,531 |
|||
|
14 |
130 |
0,557 |
|||
|
15 |
150 |
50 |
0,807 |
||
|
16 |
164 |
0,885 |
|||
|
17 |
170 |
0,918 |
|||
|
18 |
175 |
0,950 |
|||
|
19 |
186 |
60 |
1,209 |
||
|
20 |
192 |
1,248 |
|||
|
21 |
206 |
1,342 |
|||
|
22 |
210 |
1,368 |
|||
|
23 |
240 |
70 |
1,830 |
||
|
24 |
250 |
1,907 |
|||
|
25 |
282 |
2,156 |
|||
|
26 |
328 |
80 |
2,872 |
||
|
27 |
370 |
110 |
4,462 |
||
|
28 |
415 |
130 |
5,922 |
||
3. Материал - сталь марки 20 по ГОСТ 1050 или другая углеродистая сталь спокойной или полуспокойной выплавки с содержанием углерода не более 0,24 %.
Допускается изготавливать кольца из труб сталей марок 12Х1МФ и 15Х1М1Ф для сварки деталей из хромомолибденованадиевых сталей и из труб стали марки 15ГС (16ГС) для сварки деталей из углеродистых и кремнемарганцовистых сталей.
4. При изготовлении колец из труб, внутренний диаметр которых равен диаметру кольца, обработка по внутреннему диаметру не требуется.
5. Разрешается изготавливать кольца из полосы с последующей заваркой зазора и зачисткой шва заподлицо.
6. Для исполнения 08 толщину стенки кольца допускается выполнять размером 3+1 вместо 4+1.
7. Пример условного обозначения кольца подкладного d = 100 мм исполнения 11:
КОЛЬЦО 100 11 ОСТ 108.520.02.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273661 от 26.02.83
4. ВЗАМЕН ОСТ 24.520.04, ОСТ 24.520.12, ОСТ 24.520.16
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3.
Срок действия продлен до 1996 г. Изменением № 3, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
