ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.462.03-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ШТУЦЕРЫ ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.462.03-82

Взамен НО 811-66 в части
pном = 380 кгс/см2, t = 280 °С;
ОСТ 24.462.08 в части
pном = 230 кгс/см2, t = 230 °С;
pном = 185 кгс/см2, t = 215 °С;
ОСТ 24.462.16;
pном = 380 кгс/см2, t = 280 °С;
ОСТ 24.462.18

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на штуцеры трубопроводов пара и горячей воды тепловых электростанций с абсолютным давлением и температурой среды:

p = 37,27 МПа (380 кгс/см2), t = 280 °С;

p = 23,54 МПа (240 кгс/см2), t = 250 °С;

p = 18,14 МПа (185 кгс/см2), t = 215 °С;

p = 4,31 МПа (44 кгс/см2), t = 340 °С;

p = 3,92 МПа (40 кгс/см2), t = 200 °С.

2. Конструкция, размеры и материал штуцеров должны соответствовать указанным на черт. 1 - 3 и в таблице.

3. Угол α не регламентируется.

4. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.

5. Радиус обточки штуцера R* уточняется технологическим процессом исходя из обеспечения угла раскрытия кромок разделки 50° ± 5°.

6. Пример условного обозначения штуцера исполнения 09 с условным проходом Dу = 250 мм:

ШТУЦЕР 250 09 ОСТ 108.462.03.

7. Пример маркировки: 09 ОСТ 108.462.03

* Размер для справок.

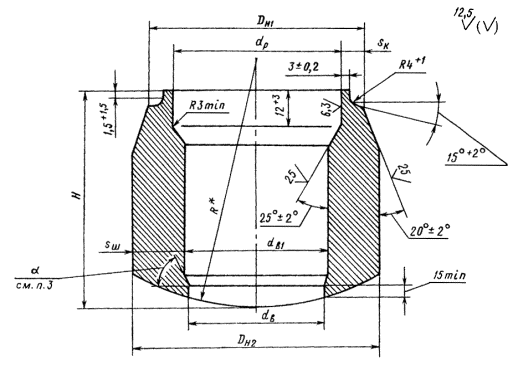

Черт. 1

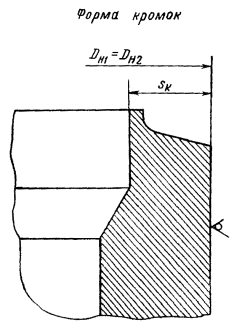

Остальное - см. черт. 1

Черт. 2

Остальное - см. черт. 1

Черт. 3


Размеры, мм

Исполнение

Черт.

Условный проход Dу

Присоединяемая труба

Dн1

Dн2 (пред. откл. +2)

dв

dв1

dр

R*

H (пред. откл. ± 5)

sш

sк

Материал (марка, ТУ)

Масса, кг

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

p = 37,27 МПа (380 кгс/см2), t = 280 °С

01

1

100

133

18

135

± 1,2

150

84

+0,87

90

+0,54

98

+0,54

95

130

27,5

15,9

Сталь 15ГС ТУ 14-1-1529

11,5

02

160

03

150

194

26

196

220

124

+1,00

131

+0,63

144

+0,63

130

220

41,0

22,5

37,0

04

175

05

230

06

200

273

36

276

310

186

+1,15

190

+0,72

203

+0,72

185

280

57,0

32,8

96,0

07

230

08

103,0

09

250

325

42

328

± 2,0

342

206

212

245

300

62,2

36,4

133,0

p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2), t = 215 °С

10

2

100

133

13

133

-

133

100

+0,87

104

+0,54

109

+0,54

170

120

12,0

10,7

Сталь 15ГС ТУ 14-3-460

5,1

p = 23,54 МПа (240 кгс/см2), t = 250 °С

11

2

150

194

17

194

-

194

150

+1,00

155

+0,63

161

+0,63

180

150

17,0

14,8

Сталь 15ГС ТУ 14-3-460

12,6

12

175

219

19

219

219

170

174

182

+0,72

160

20,0

16,5

17,4

13

225

273

24

273

273

210

+1,15

217

+0,72

226

200

200

25,0

20,2

33,8

14

250

325

28

325

325

250

257

+0,81

271

+0,81

240

31,0

23,8

58,5

p = 18,14 МПа (185 кгс/см2), t = 215 °С

15

2

150

194

15

194

-

194

150

+1,00

155

+0,63

166

+0,63

180

150

17,0

11,9

Сталь 15ГС ТУ 14-3-460

12,4

16

175

219

16

219

219

170

174

188

+0,72

160

20,0

13,2

17,1

17

225

273

20

273

273

210

+1,15

217

+0,72

236

200

200

25,0

16,0

33,2

18

250

325

22

325

325

250

257

+0,81

283

+0,81

240

31,0

18,7

57,7

p = 4,31 МПа (44 кгс/см2), t = 340 °С

19

2

200

219

9

219

-

219

192

+1,15

197

+0,72

203

+0,72

320

180

8,5

5,6

Сталь 15ГС ТУ 14-3-460

7,0

20

360

p = 4,31 МПа (44 кгс/см2), t = 340 °С

21

2

250

273

10

273

-

273

240

+1,15

245

+0,72

254

+0,81

320

200

11,5

6,6

Сталь 15ГС ТУ 14-3-460

19,7

22

360

23

300

325

13

325

325

282

+1,30

287

+0,81

303

320

220

17,0

7,6

22,0

24

360

25

400

426

14

426

426

370

+1,30

376

+0,89

401

+0,89

320

260

22,0

9,5

49,0

26

360

27

1

450

465

16

468

± 2,0

474

415

+1,30

421

+0,97

437

+0,97

320

300

23,0

10,5

Сталь 15ГС ТУ 14-3-420

64,0

28

360

p = 3,92 МПа (40 кгс/см2), t = 200 °С

29

3

65

76

4,0

76

-

76

62

+0,74

66

+0,46

69

+0,46

60

100

4,0

3,0

Сталь 15ГС ТУ 14-3-460

0,7

p = 37,27 МПа (380 кгс/см2), t = 280 °С

30

1

200

273

36

276

± 1,2

300

176

+1,15

180

+0,72

203

+0,72

185

280

57

32,8

Сталь 15ГС ТУ 14-1-1529

95,0


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273656 от 26.02.83

4. ВЗАМЕН ОСТ 24.462.08, ОСТ 24.462.16, ОСТ 24.462.03, ОСТ 24.462.18

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

4

ОСТ 108.030.113-87

4

ОСТ 14-1-1529-84

2

ОСТ 14-3-460-75

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
