ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ОСТ 108.462.01-82
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
ОТРАСЛЕВОЙ СТАНДАРТ
|
ШТУЦЕРЫ ДЛЯ ТРУБОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.462.01-82 Взамен ОСТ 24.462.01 в
части |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на штуцеры трубопроводов тепловых электростанций.
Стандарт устанавливает конструкцию штуцеров для трубопроводов с абсолютным давлением и температурой воды:
p = 37,27 МПа (380 кгс/см2), t = 280 °С;
p = 23,54 МПа (240 кгс/см2), t = 250 °С;
p = 18,14 МПа (185 кгс/см2), t = 215 °С.

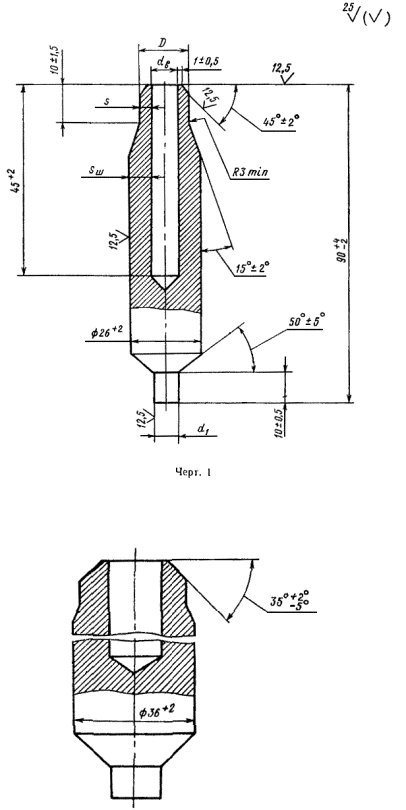

2. Размеры штуцеров должны соответствовать указанным на черт. 1, 2 и в табл. 1.
3. Материал - сталь марки 20 по ГОСТ 1050.

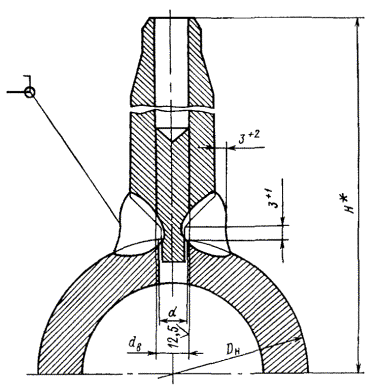

4. Сварное соединение штуцера с трубопроводом должно соответствовать указанному на черт. 3 и в табл. 2.
5. До приварки штуцера к трубопроводу отверстие в трубе сверлить диаметром d. После приварки отверстие в штуцере и трубопроводе рассверлить на размер dв до окончательной сборки трубопровода.
6. Наплавленный металл - по ОСТ 108.940.02.
7. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.
8. Пример условного обозначения штуцера исполнения 02 с условным проходом Dу = 20 мм::
ШТУЦЕР 20 02 ОСТ 108.462.01.
9. Пример маркировки: 02 ОСТ 108.462.01
Остальное - см. черт. 1
Черт. 2
* Размер для справок.
Черт. 3
Таблица 1
Размеры, мм
|
Исполнение |
Черт. |
Условный проход Dу |
Присоединяемая труба |
D +0,5 |
dв |
Отверстие в трубопроводе d (пред. откл. +0,5) |
d1 (пред. откл. ± 0,2) |
sш |
s |
Масса, кг |
||
|
Наружный диаметр |
Толщина стенки |
Номин. |
Пред. откл. |
не менее |
||||||||
|
p = 37,27 МПа (380 кгс/см2), t = 280 °С |
||||||||||||
|
01 |
10 |
16 |
2,5 |
18 |
11 |
+0,43 |
8,5 |
8,0 |
3,4 |
2,4 |
0,21 |
|
|
02 |
20 |
28 |
4,0 |
30 |
20 |
+0,52 |
16,0 |
15,5 |
5,4 |
4,0 |
0,58 |
|
|
p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2), t = 215 °С |
||||||||||||
|
03 |
10 |
16 |
2,0 |
18 |
12 |
+0,43 |
8,5 |
8,0 |
2,2 |
1,4 |
0,20 |
|
|
04 |
20 |
28 |
3,0 |
30 |
22 |
+0,52 |
19,0 |
18,5 |
3,6 |
2,4 |
0,55 |
|
Таблица 2
мм
|
Dн |
H* |
Dн |
H* |
Dн |
H* |
|
57 |
110 |
219 |
192 |
426 |
295 |
|
76 |
120 |
273 |
220 |
465 |
315 |
|
133 |
150 |
325 |
245 |
530 |
348 |
|
194 |
180 |
377 |
272 |
|
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273635 от 26.02.83
4. ВЗАМЕН ОСТ 24.462.01
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.030.113-87 |
|
|
ОСТ 108.940.02-82 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5.
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
