ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (pу ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.318.15-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ПЕРЕХОДЫ ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.318.15-82

Взамен НО 774-66 в части
pном = 44 кгс/см2, t = 340 °С;
ОСТ
24.318.06 в части
pном = 44 кгс/см2, t = 340 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на обжатые переходы, изготовляемые из труб стали марки 20 по ТУ 14-3-460, для трубопроводов пара и горячей воды тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры обжатых переходов с абсолютным давлением и температурой среды:

p = 4,31 МПа (44 кгс/см2), t = 340 °С;

p = 3,92 МПа (40 кгс/см2), t = 200 °С.

2. Конструкция и размеры переходов должны соответствовать указанным на черт. 1 - 4 и в таблице.

3. Переходы на параметры p = 3,92 МПа (40 кгс/см2) и t = 200 °С, соответствующие pу = 3,92 МПа (40 кгс/см2) при t = 200 °С, могут быть применены для трубопроводов с температурой стенки не более 400 °С при рабочем давлении в соответствии с ГОСТ 356.

4. Предельные отклонения наружного диаметра и толщины стенки не обжатого конца перехода - по ТУ 4-3-460.

5. Технические требования к разделке подготовленных под сварку кромок перехода - по ОСТ 108.940.02.

6. При длине обточки l1, превышающей 50 мм, допускается заканчивать обточку под углом 45°.

7. Рекомендуемый размер прямых участков l2 уточняется заводом - изготовителем при разработке технологического процесса.

Допускается изготовление подкатанной части без прямых участков.

8. Остальные технические требования - по ОСТ 24.125.60.

9. Исполнение, отмеченное знаком **, допускается изготавливать из трубы стали марки 15ГС по ТУ 14-3-460.

10. Пример условного обозначения перехода исполнения 11 с условными проходами Dу = 400 мм, dу = 350 мм:

ПЕРЕХОД 400×350 11 ОСТ 108.318.15.

11. Пример маркировки: 11 ОСТ 108.318.15

* Размеры для справок.

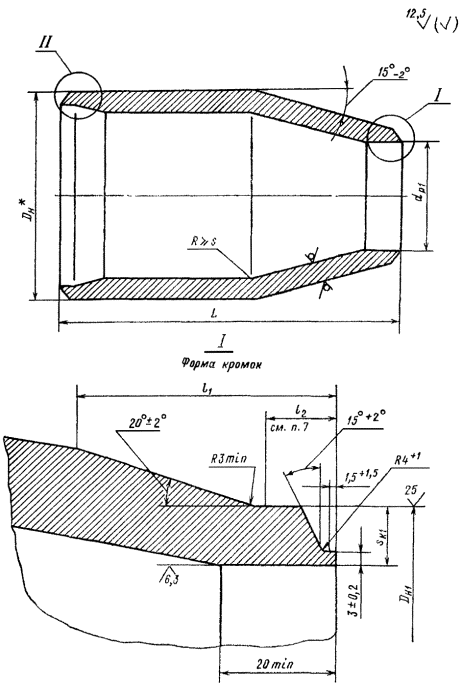

Черт. 1

Остальное - см. черт. 1

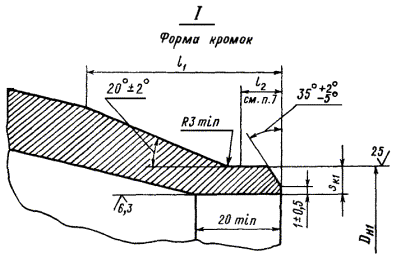

Черт. 2

Остальное - см. черт. 1

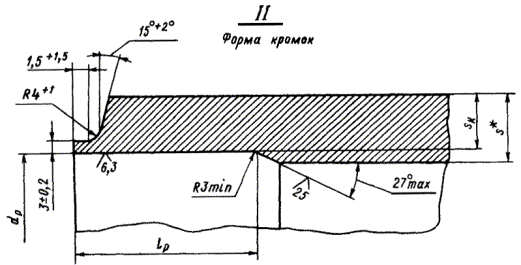

Черт. 3

Остальное - см. черт. 1

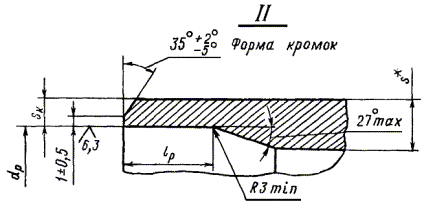

Черт. 4


Размеры, мм

Исполнение

Черт.

Проход условный

Наружный диаметр и толщина стенки присоединяемых труб

Dн*

Dн1

dр

dр1

s*

sк

sк1

L

lр

l2

Масса, кг

I

II

Dу

dу

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

Номин.

Пред. откл.

Номин.

Пред. откл.

p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С

01**

2

4

65

50

76×3,5

57×3,5

76

57

+2

-1

69

+0,46

50

+0,39

9,0

2,8

2,6

180

± 2

40

+5

12

2,73

02

80

89×4

89

81

+0,54

6,0

3,1

200

2,51

03

65

76×3,5

76

69

+0,46

2,8

160

2,01

04

1

3

200

150

219×9

159×7

219

159

203

+0,72

147

+0,63

13,0

5,6

4,4

280

50

15

19,78

05

250

200

273×10

219×9

273

219

+3

-1

254

203

+0,72

16,0

6,6

5,6

300

32,55

06

300

325×13

325

303

+0,81

19,0

7,6

440

± 3

67,5

07

250

273×10

273

+4

-1

254

+0,81

6,6

300

± 2

46,0

08

350

377×13

377

354

+0,89

24,0

8,6

400

± 3

90,0

09

300

325×13

325

303

7,6

320

71,5

10

400

426×14

426

401

9,5

400

101,85

11

350

377×13

377

354

+0,89

8,6

350

89,12

p = 4,31 МПа (44 кгс/см2), t = 340 °С

12

2

4

100

80

108×6

89×4

108

89

+2

-1

97

+0,54

81

+0,54

8,0

4,6

3,1

180

± 2

40

+5

12

3,78

13

3

150

100

159×7

108×6

159

108

147

+0,63

97

13,0

4,4

4,6

250

50

12,50

14

200

219×9

219

203

+0,72

5,6

400

28,26

15

1

450

350

465×16

377×13

465

377

+4

-1

437

+0,97

354

+0,89

30,0

10,5

8,6

± 3

138,0

16

400

426×14

426

401

16,0

9,5

76,8

p = 3,92 МПа (40 кгс/см2), t = 200 °С

17

2

4

100

80

108×4,5

89×4

108

89

+2

-1

100

+0,54

81

+0,54

8,0

2,7

3,0

180

± 2

40

+5

12

3,78

18

125

133×5

133

124

+0,63

3,2

230

6,07

19

100

108×4,5

108

100

2,7

200

5,28

20

3

150

159×7

159

147

9,0

4,4

250

50

8,90

21

125

133×5

133

124

+0,63

3,2

230

8,20

22

200

100

219×9

108×4,5

219

108

203

+0,72

100

+0,54

13,0

5,6

2,7

400

± 3

28,26

23

125

133×5

133

124

+0,63

3,2

340

24,00


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273593 от 26.02.83

4. ВЗАМЕН НО 774-66, ОСТ 24.318.06

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 356-80

3

ОСТ 24.125.60-89

8

ОСТ 108.940.02-82

5

ТУ 14-3-460-75

1; 4; 9

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
