ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ pу ≥ 4,0 МПа (pу ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ОСТ 108.318.14-82
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
ОТРАСЛЕВОЙ СТАНДАРТ
|
ПЕРЕХОДЫ ДЛЯ ТРУБОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.318.14-82 Взамен ОСТ 24.318.06 в части |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на обжатые переходы, изготовляемые из труб по ТУ 14-3-460, для трубопроводов пара и горячей воды тепловых электростанций.
Стандарт устанавливает конструкцию и основные размеры обжатых переходов для трубопроводов абсолютным давлением и температурой среды:
p = 3,92 МПа (40 кгс/см2), t = 440 °С;
p = 7,45 МПа (76 кгс/см2), t = 145 °С.

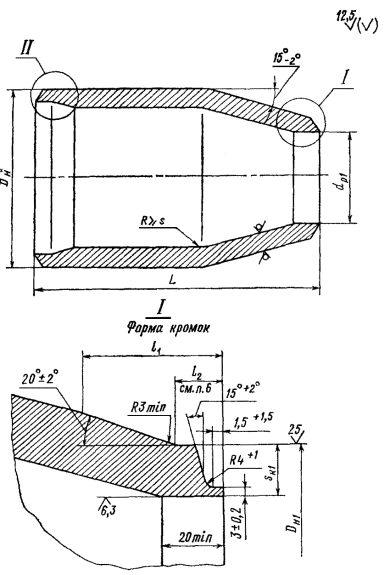

2. Конструкция, размеры и материал переходов должны соответствовать указанным на черт. 1 - 5 и в таблице.
3. Предельные отклонения наружного диаметра и толщины стенки не обжатого конца перехода - по ТУ 14-3-460.
4. Технические требования к разделке подготовленных под сварку кромок перехода – по ОСТ 108.940.02.
5. При длине обточки l1, превышающей 50 мм, допускается заканчивать обточку под углом 45°.
6. Рекомендуемый размер прямых участков l2 уточняется заводом - изготовителем при разработке технологического процесса.
Допускается изготовление подкатанной части без прямых участков.
7. Остальные технические требования - по ОСТ 24.125.60.
8. Пример условного обозначения перехода исполнения 07 с условными проходами Dу = 150 мм, dу = 100 мм:
ПЕРЕХОД 150×100 07 ОСТ 108.318.14.
9. Пример
маркировки: 07 ОСТ 108.318.14
* Размеры для справок.

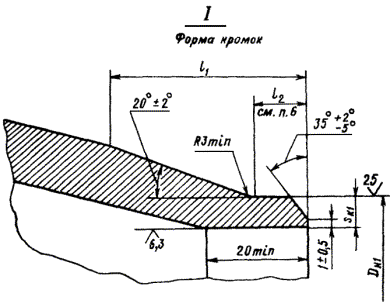

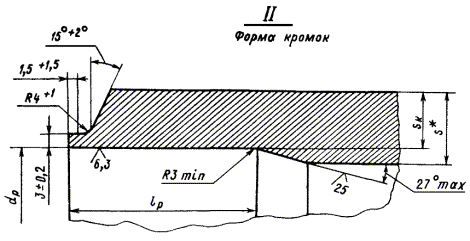

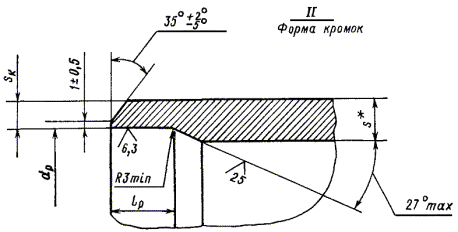

Черт. 2
Черт. 3
Черт. 4
Черт. 5
Размеры, мм
|
Черт. |
Проход условный |
Наружный диаметр и толщина стенки присоединяемых труб |
Dн* |
Dн1 |
dр |
dр1 |
s* |
sк |
sк1 |
L |
lр |
l2 |
Материал (марка, ТУ) |
Масса, кг |
|||||||||
|
I |
II |
Dу |
dу |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||||||
|
p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С |
|||||||||||||||||||||||
|
01 |
80 |
50 |
89×6 |
57×3,5 |
89 |
57 |
+2 -1 |
- |
- |
50 |
+0,39 |
6 |
- |
2,8 |
200 |
± 2 |
- |
- |
12 |
Сталь 20 ТУ 14-3-460 |
2,5 |
||
|
02 |
200 |
150 |
219×13 |
159×9 |
219 |
159 |
195 |
+0,72 |
142 |
+0,63 |
16 |
9,5 |
7,2 |
280 |
50 |
+5 |
15 |
Сталь 15ГС ТУ 14-3-460 |
23,9 |
||||
|
03 |
250 |
200 |
273×16 |
219×13 |
273 |
219 |
+3 -1 |
244 |
195 |
+0,72 |
20 |
11,5 |
9,5 |
320 |
± 3 |
42,6 |
|||||||
|
04 |
300 |
325×19 |
325 |
290 |
+0,81 |
22 |
13,5 |
440 |
77,5 |
||||||||||||||
|
05 |
250 |
273×16 |
273 |
+4 -1 |
244 |
11,5 |
320 |
17 |
56,2 |
||||||||||||||
|
p = 3,92 МПа (40 кгс/см2), t = 440 °С |
|||||||||||||||||||||||
|
06 |
100 |
80 |
108×8 |
89×6 |
108 |
89 |
+2 -1 |
93 |
+0,54 |
77 |
+0,46 |
8 |
5,4 |
5,0 |
170 |
± 2 |
50 |
+5 |
15 |
Сталь 20 ТУ 14-3-460 |
3,3 |
||
|
07 |
150 |
100 |
159×9 |
108×8 |
159 |
108 |
142 |
+0,63 |
93 |
+0,54 |
13 |
7,2 |
5,4 |
250 |
12,5 |
||||||||
|
p = 7,45 МПа (76 кгс/см2), t = 145 °С |
|||||||||||||||||||||||
|
08 |
100 |
80 |
108×6 |
89×6 |
108 |
89 |
+2 -1 |
97 |
+0,54 |
77 |
+0,46 |
8 |
4,6 |
5,0 |
170 |
± 2 |
50 |
+5 |
15 |
Сталь 20 ТУ 14-3-460 |
3,4 |
||
|
09 |
150 |
100 |
159×9 |
108×6 |
159 |
108 |
142 |
+0,63 |
97 |
+0,54 |
13 |
7,2 |
4,6 |
250 |
12,5 |
||||||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273588 от 26.02.83
4. ВЗАМЕН ОСТ 24.318.06
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта, подпункта, перечисления, приложения |
|
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.940.02-82 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
