ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ pу ≥ 4,0 МПа (pу ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ОСТ 108.318.13-82
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
ОТРАСЛЕВОЙ СТАНДАРТ
|
ПЕРЕХОДЫ ДЛЯ ТРУБОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.318.13-82 Взамен ОСТ 24.318.06 в части |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на обжатые переходы, изготовляемые из труб стали марки 15ГС по ТУ 14-3-460, для трубопроводов питательной воды тепловых электростанций.
Стандарт устанавливает конструкцию и основные размеры обжатых переходов для трубопроводов с абсолютным давлением и температурой воды:
p = 23,54 МПа (240 кгс/см2), t = 250 °С;
p = 18,14 МПа (185 кгс/см2) t = 215 °С.

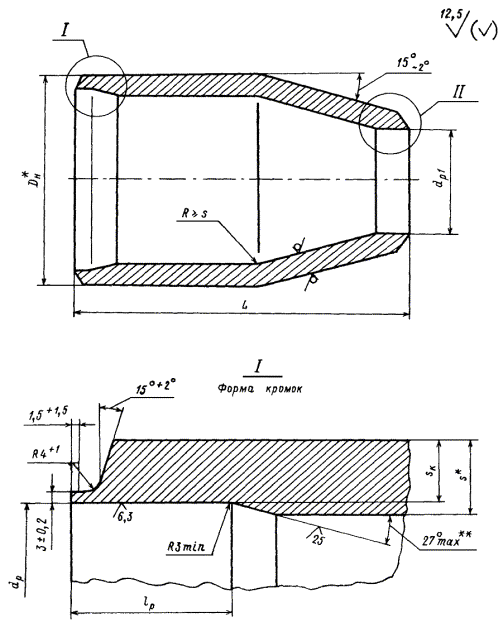

2. Конструкция и размеры переходов должны соответствовать указанным на черт. 1 - 3 и в таблице.
3. Предельные отклонения наружного диаметра и толщины стенки не обжатого конца перехода - по ТУ 14-3-460.
4. Технические требования к разделке подготовленных под сварку кромок перехода - по ОСТ 108.940.02.
5. При длине обточки l1, превышающей 50 мм, допускается заканчивать обточку под углом 45°.
6. Рекомендуемый размер прямых участков l2 уточняется заводом - изготовителем при разработке технологического процесса.
Допускается изготовление подкатанной части без прямых участков.
7. Остальные технические требования - по ОСТ 24.125.60.
8. Пример условного обозначения перехода исполнения 04 с условными проходами Dу = 225 мм, dу = 150 мм:
ПЕРЕХОД 225×150 04 ОСТ 108.318.13.
9. Пример
маркировки: 04 ОСТ 108.318.13
* Размеры для справок.
** Для исполнения 06 - 11 допускается угол выхода не более 15°.

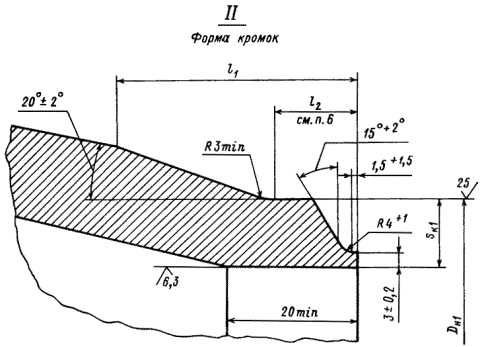

Черт. 2

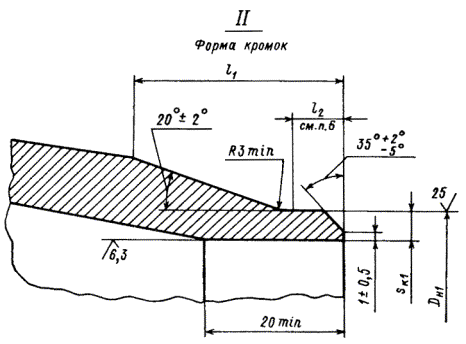

Черт. 3
Размеры, мм
|
Черт. |
Проход условный |
Наружный диаметр и толщина стенки присоединяемых труб |
Dн* |
Dн1 |
dр |
dр1 |
s* |
sк |
sк1 |
L |
lр |
l2 |
Масса, кг |
||||||||
|
Dу |
dу |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||||||
|
p = 23,54 МПа (240 кгс/см2), t = 250 °С |
|||||||||||||||||||||
|
01 |
150 |
100 |
194×17 |
133×13 |
194 |
133 |
+2 -1 |
161 |
+0,63 |
109 |
+0,54 |
26 |
14,8 |
10,7 |
300 |
± 5 |
50 |
+5 |
15 |
34,3 |
|
|
02 |
175 |
219×19 |
219 |
182 |
+0,72 |
25 |
16,5 |
340 |
43,3 |
||||||||||||
|
03 |
150 |
194×17 |
194 |
+3 -1 |
161 |
+0,63 |
14,8 |
250 |
17 |
30,1 |
|||||||||||
|
04 |
225 |
273×24 |
273 |
226 |
36 |
20,2 |
360 |
80,5 |
|||||||||||||
|
05 |
175 |
219×19 |
219 |
182 |
+0,72 |
16,5 |
340 |
76,0 |
|||||||||||||
|
06 |
250 |
325×28 |
325 |
271 |
+0,81 |
34 |
23,8 |
500 |
60 |
130,0 |
|||||||||||
|
07 |
225 |
273×24 |
273 |
+4 -1 |
226 |
20,2 |
350 |
20 |
91,0 |
||||||||||||
|
08 |
300 |
175 |
377×32 |
219×19 |
377 |
219 |
+3 -1 |
316 |
+0,89 |
182 |
36 |
27,3 |
16,5 |
540 |
65 |
17 |
174,0 |
||||
|
09 |
225 |
273×24 |
273 |
+4 -1 |
226 |
20,2 |
480 |
20 |
155,0 |
||||||||||||
|
10 |
250 |
325×28 |
325 |
271 |
+0,81 |
23,8 |
400 |
22 |
130,0 |
||||||||||||
|
11 |
350 |
300 |
426×36 |
377×32 |
426 |
377 |
358 |
316 |
+0,89 |
42 |
30,5 |
27,3 |
75 |
170,0 |
|||||||
|
p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2) t = 215 °С |
|||||||||||||||||||||
|
12 |
100 |
65 |
133×13 |
76×9 |
133 |
76 |
+2 -1 |
109 |
+0,54 |
58 |
+0,46 |
18 |
10,7 |
8,2 |
260 |
± 2 |
50 |
+5 |
15 |
14,1 |
|
|
p = 18,14 МПа (185 кгс/см2) t = 215 °С |
|||||||||||||||||||||
|
13 |
150 |
100 |
194×15 |
133×13 |
194 |
133 |
+2 -1 |
166 |
+0,63 |
109 |
+0,54 |
26 |
11,9 |
10,7 |
300 |
± 5 |
50 |
+5 |
15 |
34,3 |
|
|
14 |
175 |
219×16 |
219 |
188 |
+0,72 |
19 |
13,2 |
340 |
34,1 |
||||||||||||
|
15 |
150 |
194×15 |
194 |
+3 -1 |
166 |
+0,63 |
11,9 |
250 |
17 |
25,1 |
|||||||||||
|
16 |
225 |
273×20 |
273 |
236 |
24 |
16,0 |
360 |
56,6 |
|||||||||||||
|
17 |
175 |
219×16 |
219 |
188 |
+0,72 |
13,2 |
340 |
53,5 |
|||||||||||||
|
p = 18,14 МПа (185 кгс/см2) t = 215 °С |
|||||||||||||||||||||
|
18 |
250 |
175 |
325×22 |
219×16 |
325 |
219 |
+3 -1 |
283 |
+0,81 |
188 |
+0,72 |
28 |
18,7 |
13,2 |
500 |
± 5 |
50 |
+5 |
17 |
109,5 |
|
|
19 |
225 |
273×20 |
273 |
+4 -1 |
236 |
16,0 |
350 |
76,6 |
|||||||||||||
|
20 |
300 |
175 |
377×26 |
219×16 |
377 |
219 |
+3 -1 |
327 |
+0,89 |
188 |
32 |
21,4 |
13,2 |
540 |
60 |
156,9 |
|||||
|
21 |
225 |
273×20 |
273 |
+4 -1 |
236 |
16,0 |
480 |
139,5 |
|||||||||||||
|
22 |
250 |
325×22 |
325 |
283 |
+0,81 |
18,7 |
400 |
20 |
116,3 |
||||||||||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273572 от 26.02.83
4. ВЗАМЕН ОСТ 24.318.06
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта, подпункта, перечисления, приложения |
|
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.940.02-82 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
