ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ pу ≥ 4,0 МПа (pу ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ОСТ 108.318.12-82
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
ОТРАСЛЕВОЙ СТАНДАРТ
|
ПЕРЕХОДЫ ДЛЯ ТРУБОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.318.12-82 Взамен НО 774-66, ОСТ 24.318.05, |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на обжатые переходы, изготовляемые из труб по ТУ 14-3-460 и ТУ 14-3-420, для трубопроводов питательной воды тепловых электростанций.
Стандарт устанавливает конструкцию и основные размеры обжатых переходов для трубопроводов с абсолютным давлением p = 37,27 МПа (380 кгс/см2) и температурой t = 280 °С.

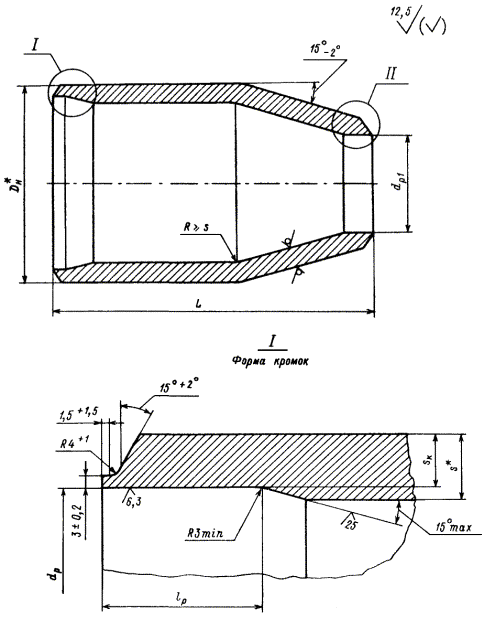

2. Конструкция, размеры и материал переходов должны соответствовать указанным на черт. 1 - 3 и в таблице.
3. Предельные отклонения наружного диаметра и толщины стенки не обжатого конца перехода - по ТУ 14-3-460 и ТУ 14-3-420.
4. Технические требования к разделке подготовленных под сварку кромок перехода - по ОСТ 108.940.02.
5. При длине обточки l1, превышающей 50 мм, допускается заканчивать обточку под углом 45°.
6. Рекомендуемый размер прямых участков l2 уточняется заводом-изготовителем при разработке технологического процесса.
Допускается изготовление подкатанной части без прямых участков.
7. Остальные технические требования - по ОСТ 24.125.60.
8. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.
9. Расточку диаметром dр1 допускается выполнять на длину не менее длины обжатой части перехода с выходом под углом 15° max.
10. Пример условного обозначения перехода исполнения 03 с условными проходами Dу = 200 мм, dу = 150 мм:
ПЕРЕХОД 200×150 03 ОСТ 108.318.12.
11. Пример
маркировки: 03 ОСТ 108.318.12
* Размеры для справок.

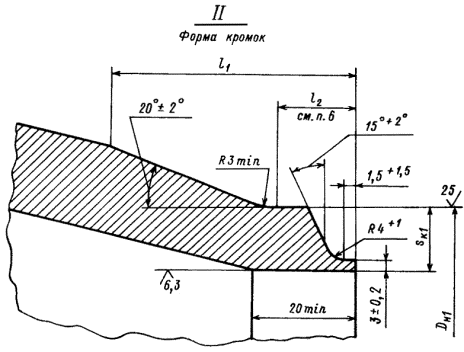

Черт. 2

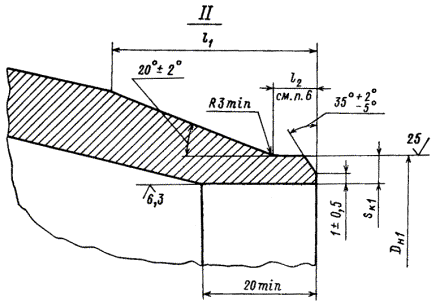

Черт. 3
Размеры, мм
|
Черт. |
Проход условный |
Наружный диаметр и толщина стенки присоединяемых труб |
Dн* |
Dн1 |
dр |
dр1 |
s* |
sк |
sк1 |
L |
lр |
l2 |
Материал (марка, ТУ) |
Масса, кг |
||||||||
|
Dу |
dу |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||||||
|
01 |
3 |
100 |
40 |
133×18 |
57×9,0 |
133 |
57 |
+2 -1 |
98 |
+0,54 |
39 |
+0,39 |
18 |
15,9 |
8,2 |
300 |
± 5 |
50 |
+5 |
15 |
Сталь 15ГС ТУ 14-3-460 |
16,3 |
|
02 |
2 |
150 |
100 |
194×26 |
133×18 |
194 |
133 |
144 |
+0,63 |
98 |
+0,54 |
26 |
22,5 |
15,9 |
340 |
60 |
17 |
38,9 |
||||
|
03 |
200 |
150 |
273×36 |
194×26 |
273 |
194 |
+3 -1 |
203 |
+0,72 |
144 |
+0,63 |
36 |
32,8 |
22,5 |
390 |
65 |
20 |
87,2 |
||||
|
04 |
250 |
200 |
325×42 |
273×36 |
325 |
273 |
+4 -1 |
245 |
203 |
+0,72 |
42 |
36,4 |
32,8 |
400 |
80 |
22 |
124,6 |
|||||
|
05 |
300 |
200 |
377×50 |
273×36 |
377 |
281 |
+0,81 |
50 |
44,0 |
500 |
85 |
207,0 |
||||||||||
|
06 |
250 |
325×42 |
325 |
245 |
50 |
44,0 |
36,4 |
400 |
25 |
165,6 |
||||||||||||
|
(07) |
350 |
300 |
465×60 |
377×50 |
465 |
377 |
349 |
+0,89 |
281 |
+0,81 |
60 |
51,3 |
44,0 |
500 |
100 |
28 |
Сталь 15ГС ТУ 14-3-420 |
318,4 |
||||
|
08 |
400 |
530×65 |
530 |
406 |
+0,97 |
65 |
58,2 |
650 |
110 |
516,1 |
||||||||||||
|
(09) |
350 |
465×60 |
465 |
+5 -1 |
349 |
+0,89 |
51,3 |
480 |
30 |
381,1 |
||||||||||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273567 от 26.02.83
4. ВЗАМЕН НО 774-66, ОСТ 24.318.05, ОСТ 24.318.18
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта, подпункта, перечисления, приложения |
|
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.940.02-82 |
|
|
ТУ 14-3-420-75 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5.
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
