МИНИСТЕРСТВО
ТОПЛИВА И ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОСТ 34 10.747-97 ÷
ОСТ 34 10.754-97
СТАНДАРТЫ ОТРАСЛИ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ТРУБОПРОВОДОВ ИЗ УГЛЕРОДИСТОЙ
И НИЗКОЛЕГИРОВАННОЙ СТАЛЕЙ
НА Рраб < 2,2 МПа (22 кгс/см2),
t ≤ 425 °С
для и тепловых электростанций
ОСТ 34 10.747-97 ÷ ОСТ 34 10.754-97
ЧАСТЬ I
СТАНДАРТ ОТРАСЛИ
ОСТ 34 10.749-97
Детали
и сборочные единицы трубопроводов ТЭС
на Рраб < 2,2 МПа (22 кгс/см2), t
≤ 425 °С
КОЛЬЦА ПОДКЛАДНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Предисловие
1 РАЗРАБОТАН АООТ Севзапэнергомонтажпроект
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Министерства топлива и энергетики РФ от 23 декабря 1997 г. № 443
3 ВЗАМЕН ОСТ 34-10-749-92
СОДЕРЖАНИЕ
СТАНДАРТ ОТРАСЛИ
|
Детали и сборочные единицы трубопроводов ТЭС КОЛЬЦА ПОДКЛАДНЫЕ Конструкция и размеры |
Дата введения 1998-03-01
1 Область применения
Настоящий стандарт распространяется на подкладные кольца для трубопроводов из углеродистой и низколегированной сталей тепловых электростанций.
Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ [1].
Подкладные кольца предназначены для применения на трубопроводах, на которые распространяются РД 03-94, в случаях оговоренных в производственно-технологической и конструкторской документации.
Допускается применение подкладных колец по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР [2].
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ОСТ 34 10.766-97 Детали и сборочные единицы трубопроводов ТЭС на Рраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С. Технические требования.
3 Конструкция и размеры

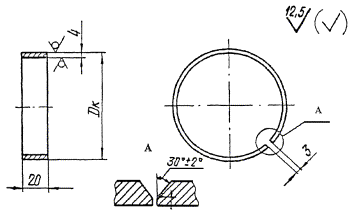

Конструкция и размеры подкладных колец должны соответствовать указанным на чертеже 1 и в таблице 1.
Размеры в миллиметрах
|
Условный проход, Dу |
Размеры присоединяемых труб, Dн×S |
Dк |
Длина развертки |
Масса, кг |
|
|
01 |
200 |
219×6 |
210 |
644 |
0,41 |
|
02 |
219×7 |
208 |
638 |
0,40 |
|
|
03 |
250 |
273×6 |
263 |
810 |
0,51 |
|
04 |
273×8 |
259 |
798 |
0,50 |
|
|
05 |
300 |
325×6 |
315 |
974 |
0,61 |
|
06 |
325×8 |
311 |
961 |
0,60 |
|
|
07 |
350 |
377×9 |
361 |
1118 |
0,70 |
|
08 |
400 |
426×9 |
410 |
1272 |
0,30 |
|
09 |
426×10 |
408 |
1266 |
0,30 |
|
|
10 |
500 |
530×8 |
516 |
1604 |
1,01 |
|
11 |
530×11 |
510 |
1586 |
0,99 |
|
|
12 |
600 |
630×8 |
616 |
1918 |
1,01 |
|
13 |
630×12 |
608 |
1894 |
1,19 |
|
|
14 |
700 |
720×9 |
704 |
2195 |
1,38 |
|
15 |
720×11 |
702 |
2189 |
1,37 |
|
|
16 |
800 |
820×9 |
804 |
2509 |
1,58 |
|
17 |
820×11 |
802 |
2503 |
1,57 |
|
|
18 |
1000 |
1020×10 |
1002 |
3130 |
1,96 |
|
19 |
1020×14,2 |
993 |
3107 |
1,95 |
|
|
20 |
1200 |
1220×11 |
1200 |
3752 |
2,36 |
|
21 |
1220×14,3 |
1193 |
3735 |
2,35 |
|
|
22 |
1400 |
1420×14 |
1398 |
4374 |
2,75 |
|
23 |
1600 |
1620×14 |
1598 |
5002 |
3,14 |
Пример условного обозначения подкладного кольца:
Кольцо 01 ОСТ 34 10.749-97
3.1 Материал - подкладные кольца для стыков труб из углеродистых кремнемарганцовистых и низколегированных сталей должны изготавливаться из стали 20 или другой малоуглеродистой стали спокойной или полуспокойной выплавки с содержанием углерода не более 0,24 %; для стыков труб из низколегированных теплоустойчивых сталей допускается применять подкладные кольца из сталей 12МХ, 15ХМ и 12Х1МФ.
3.2 Разъем кольца изготовленного из полосовой стали должен быть заварен и зачищен заподлицо с внутренней и наружной поверхностями.
3.3 Остальные требования по ОСТ 34 10.766.
Приложение А
(информационное)
Библиография
[1] РД 03-94. Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды.
[2] СНиП 3.05.05-84. Технологическое оборудование и технологические трубопроводы.
