ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ pу ≥ 4,0 МПа (pу ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ОСТ 108.318.11-82
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
ОТРАСЛЕВОЙ СТАНДАРТ
|
ПЕРЕХОДЫ ТОЧЕНЫЕ ДЛЯ ТРУБОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.318.11-82 Взамен ОСТ 24.450.02 в части |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на точеные переходы, изготовляемые из горячекатаной круглой стали по ГОСТ 2590 марки 20 по ГОСТ 1050, для трубопроводов пара и горячей воды тепловых электростанций.
Стандарт устанавливает конструкцию и основные размеры точеных переходов для трубопроводов с абсолютным давлением и температурой среды:
p = 37,27 МПа (380 кгс/см2), t = 280 °С;
p = 18,14 МПа (185 кгс/см2), t = 215 °С;
p = 3,92 МПа (40 кгс/см2), t = 440 °С;
p = 7,45 МПа (76 кгс/см2), t = 145 °С;
p = 4,31 МПа (44 кгс/см2), t = 340 °С;
p = 3,92 МПа (40 кгс/см2), t = 200 °С.

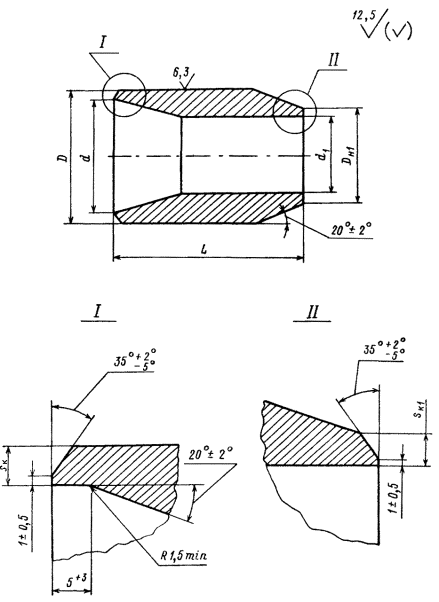

2. Конструкция, размеры и материал переходов должны соответствовать указанным на чертеже и в таблице.
3. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.
4. Шероховатость поверхности
d1 для исполнений 01, 03, 05 - 09 допускается
.
Шероховатость поверхности d для всех исполнений
допускается
.
5. Пример условного обозначения перехода исполнения 05 с условными проходами Dу = 25 мм, dу = 10 мм:
ПЕРЕХОД 25×10 05 ОСТ 108.318.11.
6. Пример маркировки: 05 ОСТ 108.318.11
Размеры, мм
|
Исполнение |
Проход условный |
Наружный диаметр и толщина стенки присоединяемых труб |
D +2 |
Dн1 |
d |
d1 |
sк |
sк1 |
L |
Материал (марка, ГОСТ) |
Масса, кг |
||||||
|
Dу |
dу |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
Номин. |
Пред. откл. |
|||||||
|
p = 37,27 МПа (380 кгс/см2), t = 280 °С |
|||||||||||||||||
|
01 |
20 |
10 |
28×4 |
16×2,5 |
30 |
17 |
± 5 |
20 |
+0,52 |
11 |
+0,43 |
3,6 |
2,2 |
82 |
+4 -2 |
Сталь 20 ГОСТ 1050 |
0,37 |
|
02 |
40 |
20 |
57×9 |
28×4 |
57 |
29 |
39 |
+0,62 |
20 |
+0,52 |
9,0 |
3,6 |
1,44 |
||||
|
p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2), t = 215 °С; |
|||||||||||||||||
|
p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С; |
|||||||||||||||||
|
p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С |
|||||||||||||||||
|
03 |
20 |
10 |
28×3 |
16×2 |
30 |
17 |
± 5 |
22 |
+0,52 |
12 |
+0,43 |
2,5 |
1,8 |
82 |
+4 -2 |
Сталь 20 ГОСТ 1050 |
0,36 |
|
p = 23,54 МПа (240 кгс/см2), t = 250 °С; p = 18,14 МПа (185 кгс/см2), t = 215 °С |
|||||||||||||||||
|
04 |
65 |
20 |
76×9 |
28×3 |
76 |
29 |
± 5 |
58 |
+0,74 |
22 |
+0,52 |
9,0 |
2,6 |
105 |
± 2 |
Сталь 20 ГОСТ 1050 |
2,95 |
|
p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С; |
|||||||||||||||||
|
p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С |
|||||||||||||||||
|
05 |
25 |
10 |
32×3 |
16×2 |
34 |
17 |
± 5 |
26 |
+0,52 |
12 |
+0,43 |
2,5 |
1,8 |
82 |
+4 -2 |
Сталь 20 ГОСТ 1050 |
0,46 |
|
06 |
20 |
28×3 |
29 |
22 |
+0,52 |
2,5 |
0,34 |
||||||||||
|
07 |
32 |
10 |
38×3 |
16×2 |
40 |
17 |
32 |
+0,62 |
12 |
+0,43 |
1,8 |
0,6 |
|||||
|
08 |
20 |
28×3 |
29 |
22 |
+0,52 |
2,5 |
0,52 |
||||||||||
|
09 |
25 |
32×3 |
33 |
± 0,6 |
26 |
0,45 |
|||||||||||
|
10 |
50 |
20 |
57×4,0 |
28×3 |
57 |
29 |
± 0,5 |
50 |
22 |
3,5 |
1,10 |
||||||
|
11 |
32 |
38×3 |
39 |
± 0,6 |
32 |
+0,62 |
1,08 |
||||||||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273551 от 26.02.83
4. ВЗАМЕН НО 1075-66, ОСТ 24.450.02, ОСТ 24.450.03
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
ГОСТ 2590-71 |
|
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.030.113-87 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
