ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ДОНЫШКИ ПРИВАРНЫЕ ДЛЯ ПАРОПРОВОДОВ ГЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.504.07-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 100 тыс. ч

ОСТ 108.504.07-82

ОТРАСЛЕВОЙ СТАНДАРТ

ДОНЫШКИ ПРИВАРНЫЕ ДЛЯ ПАРОПРОВОДОВ ГЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.504.07-82

Взамен
ОСТ 24.504.10-72

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на приварные донышки для паропроводов тепловых электростанций с абсолютным давлением пара р = 9,81 МПа (100 кгс/см2) и температурой t = 540 °С.

2. Конструкция, размеры и материал донышек должны соответствовать указанным на черт. 1 - 6 и в таблице.

3. Донышки изготавливать штамповкой по черт. 1, 2, 5 или механической обработкой из поковок по черт. 3, 4, 6.

Допускается изготавливать донышки механической обработкой из круглого проката диаметром до 80 мм включительно, подвергаемого сплошному контролю УЗД.

4. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.

5. Пример условного обозначения донышка приварного исполнения 04 с условным проходом Dу = 150 мм:

ДОНЫШКО ПРИВАРНОЕ 150 04 ОСТ 108.504.07.

6. Пример маркировки: 04 ОСТ 108.504.07

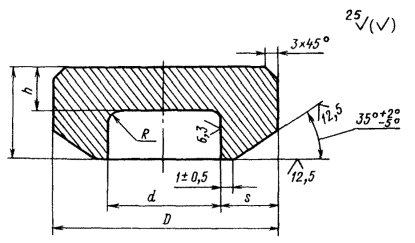

Черт. 1

Остальное - см. черт. 1

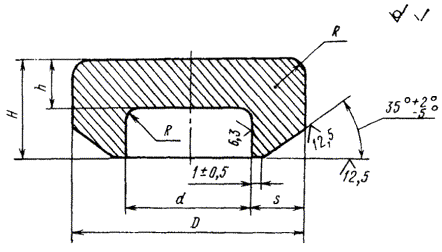

Черт. 2

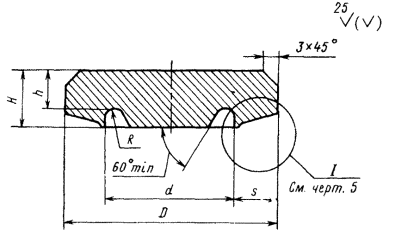

Черт. 3

Остальное - см. черт. 3

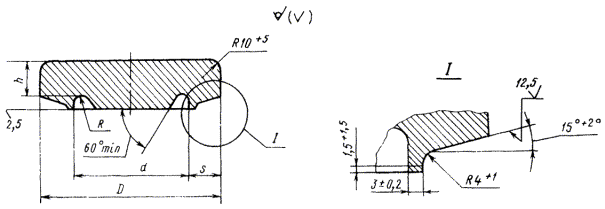

Черт. 4

Черт. 5

Черт. 6

Размеры, мм

Исполнение

Черт.

Условный проход блока с соплом Dу

Присоединяемые трубы

D

d

H (пред. откл. +4)

h +2

s

R

Материал (марка, ГОСТ, ТУ)

Масса, кг

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

01

1, 3

65

76

7

78

+1,5

-0,5

62

+0,54

20

12

6,0

5

Сталь 12Х1МФ

ГОСТ 20072

0,58

02

2, 4

100

133

11

135

+2,0

-1,0

112

30

20

9,4

Сталь 15Х1М1Ф

ТУ 14-1-1529

3,13

03

125

159

13

162

134

+0,63

11,5

4,56

04

150

194

16

196

163

35

25

14,0

7,68

05

5, 6

175

219

18

222

184

+0,72

40

25

16,5

10

11,40

06

225

273

22

278

+ 4,0

-2,0

230

45

31

19,0

20,20

07

250

325

26

330

275

+0,81

55

36

22,8

15

35,20

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257372 от 09.09.82

4. ВЗАМЕН ОСТ 24.504.10-72

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 20072-74

2

ОСТ 24.125.60-89

4

ОСТ 108.030.113-87

4

ТУ 14-1-1529-84

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3

Срок действия продлен до 1996 г. Изменением № 3, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
