ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

СОПЛА БЛОКОВ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.839.10-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 100 тыс. ч

ОСТ 108.839.10-82

ОТРАСЛЕВОЙ СТАНДАРТ

СОПЛА БЛОКОВ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.839.10-82

Взамен
ОСТ 24.839.08-72
в части приложения

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на сопла блоков, устанавливаемых на паропроводах тепловых электростанций с абсолютным давлением пара р = 9,81 МПа (100 кгс/см2) и температурой t = 540 °С.

2. Конструкция и размеры сопла должны соответствовать указанным на черт. 1, 2 и в таблице.

3. Материал - сталь марки 2Х12ВНМФ (ЭП428) по ТУ 14-1-643. Допускается изготовление сопел из стали марки 12Х1МФ по ТУ 14-1-3987 Гр. IIТ ОСТ 108.030.113 с наплавкой рабочей поверхности на толщину не менее 2 мм аустенитными электродами Э-10Х25Н13Г2 по ГОСТ 10052.

4. Размер d20, шероховатость рабочей поверхности и неперпендикулярность входного торца к оси сопла окончательно должны контролироваться в сборе блока с соплом.

5. Сопла изготавливаются по рабочим чертежам, разрабатываемым с учетом требований настоящего стандарта.

6. Допускается проточка и наплавка по технологическому процессу предприятия-изготовителя.

7. Остальные технические требования - по ОСТ 24.125.60.

8. Пример условного обозначения сопла блока исполнения 04 с условным проходом Dу - 150 мм:

СОПЛО 150 04 ОСТ 108.839.10.

9. Пример маркировки: 04 ОСТ 108.839.10

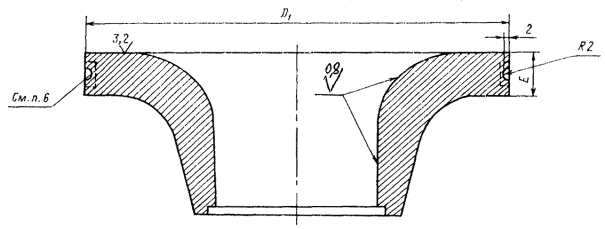

Черт. 1

Остальное - см. черт. 1

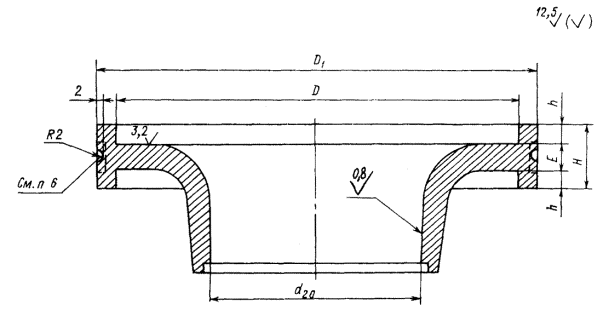

Черт. 2

Размеры, мм

Исполнение

Черт.

Условный проход блока с соплом Dу

D

D1

d20

Е

h

Н (справочный)

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

01

1

65

78

±0,37

86

+0,1

По расчету

5

±0,2

5,0

±0,2

15

0,

02

100

131

±0,5

139

10

2,5

0,

03

125

153

161

12

1,5

2,

04

2

150

-

-

194

15

-

-

-

4,

05

175

215

16

5,

06

225

265

22

11,

07

250

313

26

20,

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257367 от 09.09.82

4. ВЗАМЕН ОСТ 24.839.08-72

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 10052-75

3

ОСТ 24.125.60-89

7

ОСТ 108.030.113-87

3

ТУ 14-1-643-73

3

ТУ 14-1-3987-85

3

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3

Срок действия продлен до 1996 г. Изменением № 3, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
