ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ПАТРУБКИ БЛОКОВ С СОПЛАМИ ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.462.21-82
Срок действия стандартов не
ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 100 тыс. ч
ОСТ 108.462.21-82
ОТРАСЛЕВОЙ СТАНДАРТ
|
ПАТРУБКИ БЛОКОВ С СОПЛАМИ ДЛЯ ПАРОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.462.21-82 Взамен |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
1. Настоящий стандарт распространяется на патрубки блоков с соплами, устанавливаемые на паропроводах тепловых электростанций с абсолютным давлением пара р = 9,81 МПа (100 кгс/см2) и температурой t = 540 °С.
2. Конструкция и размеры патрубков должны соответствовать указанным на черт. 1, 2 и в таблице.
3. Материал - труба из стали марки 12Х1МФ по ТУ 14-3-460.
4. Допускается изготовление патрубков из двух частей - трубы и поковки.
Материал поковки - сталь 12Х1МФ по ОСТ 108.030.113.
Наплавленный металл - по ОСТ 108.940.02.
Патрубок с условным проходом Dу = 65 мм должен изготавливаться цельным.
5. Маркировка и остальные технические требования - по ОСТ 24.125.60.
6. Пример условного обозначения патрубка с условным проходом Dу = 100 мм:
ПАТРУБОК 100 02 ОСТ 108.462.21.
7.
Пример маркировки: 02 ОСТ 108.462.21

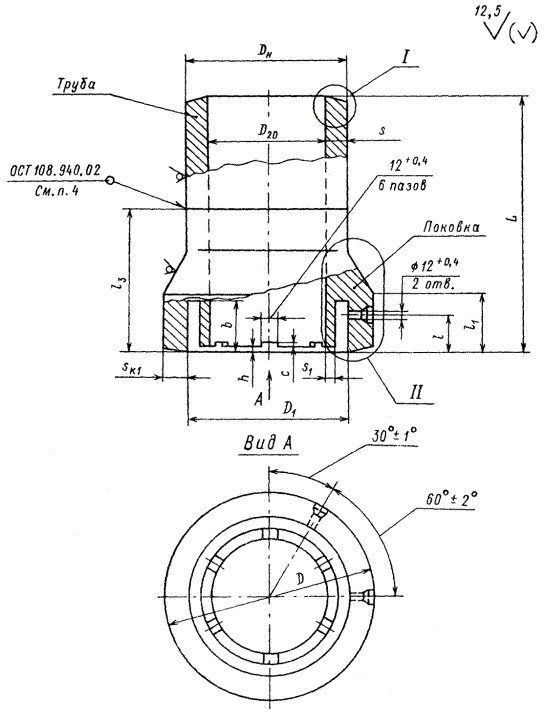

Черт. 1
* Размер для справок.

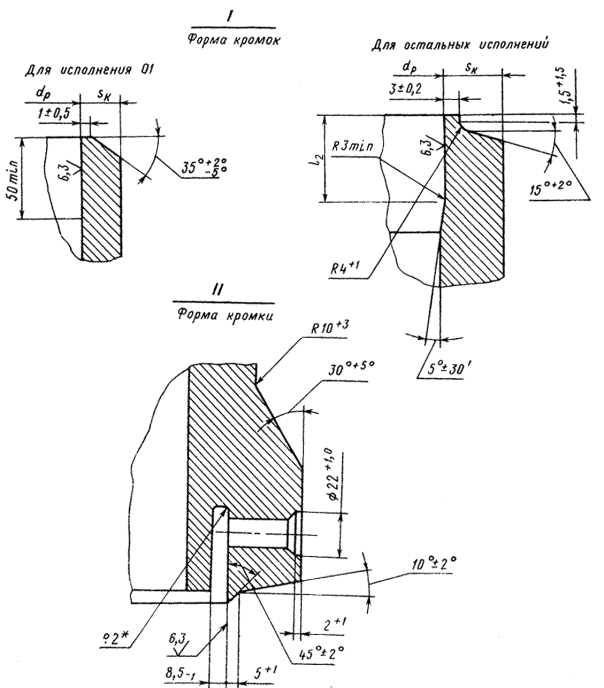

Черт. 2
Размеры, мм
|
Условный проход Dу |
Dн |
D |
D1 |
D20 |
dp |
s |
s1 |
sк |
sк1 |
b |
||||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
Номин. |
Пред. откл. |
||||||
|
01 |
65 |
76 |
106 |
+1,6 |
86 |
±0,1 |
62 |
±0,1 |
62 |
±0,17 |
5,5 |
3 |
5,5 |
9 |
35 |
+0,6 |
|
02 |
100 |
133 |
168 |
139 |
111 |
±0,3 |
112 |
+0,54 |
9,6 |
5 |
9,1 |
13 |
||||
|
03 |
125 |
159 |
195 |
161 |
133 |
±0,3 |
134 |
+0,63 |
11,3 |
5 |
10,8 |
15 |
||||
|
04 |
150 |
194 |
232 |
194 |
162 |
±0,4 |
163 |
14,0 |
7 |
13,5 |
18 |
|||||
|
05 |
175 |
219 |
256 |
215 |
183 |
±0,5 |
184 |
+0,72 |
15,5 |
15,0 |
19 |
|||||
|
06 |
225 |
273 |
315 |
265 |
229 |
±0,6 |
230 |
18,7 |
9 |
18,2 |
24 |
|||||
|
07 |
250 |
325 |
372 |
313 |
273 |
±0,8 |
275 |
+0,81 |
22,8 |
11 |
21,8 |
28 |
40 |
|||
Продолжение таблицы
|
Исполнение |
с |
h |
l |
l1 |
l2 |
l3 |
L |
Масса, кг |
|||||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||
|
01 |
1,0 |
±0,2 |
1,0 |
±0,1 |
25 |
±0,5 |
50 |
+3 |
- |
- |
- |
- |
135 |
±2,5 |
2,4 |
|
02 |
2,0 |
2,5 |
±0,2 |
50 |
+5 |
130 |
±2 |
300 |
12,5 |
||||||
|
03 |
3,5 |
350 |
20,0 |
||||||||||||
|
04 |
3,0 |
5,0 |
140 |
410 |
34,5 |
||||||||||
|
05 |
5,5 |
450 |
47,6 |
||||||||||||
|
06 |
4,0 |
8,5 |
150 |
540 |
85,7 |
||||||||||
|
07 |
5,0 |
10,5 |
30 |
55 |
60 |
640 |
142,0 |
||||||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257351 от 09.09.82
4. ВЗАМЕН ОСТ 24.462.26-72
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.030.113-87 |
|
|
ОСТ 108.940.02-82 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
