ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ТРОЙНИКИ ШТАМПОВАННЫЕ
ПЕРЕХОДНЫЕ
ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.104.20-82
Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые
стандарты
на детали и сборочные единицы
с расчетным ресурсом 100 тыс. ч
ОСТ 108.104.20-82
ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ ШТАМПОВАННЫЕ ПЕРЕХОДНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.104.20-82 Взамен |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
1. Настоящий стандарт распространяется на переходные штампованные тройники с вытянутой горловиной для паропроводов тепловых электростанций с абсолютным давлением пара р = 9,81 МПа (100 кгс/см2) и температурой t = 540 °С.

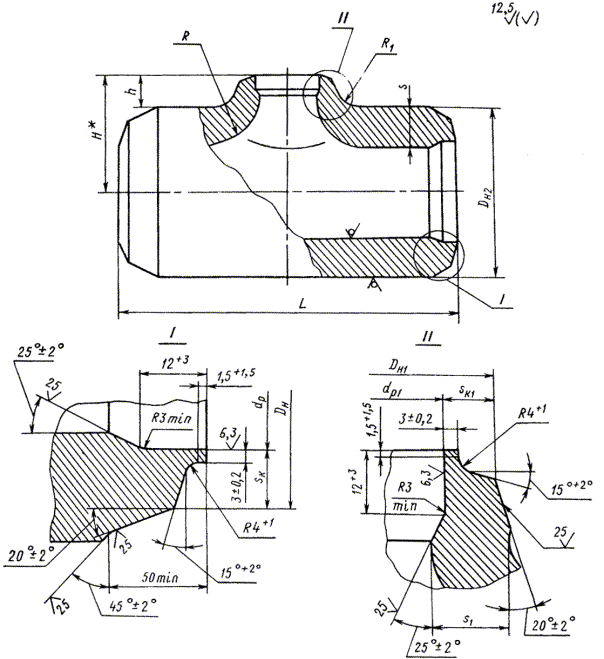

2. Конструкция, размеры и материал тройников должны соответствовать указанным на чертеже и в таблице.
3. Размеры высот H и h, радиусов R и R1 и толщина стенки sК1 могут быть изменены по рассмотрению предприятия-изготовителя при соблюдении условий прочности.
4. Предельные отклонения наружного диаметра DН2 не должны превышать ±2 %.
5. Остальные технические требования - по ОСТ 24.125.60.
6. Размер s1 обеспечивается технологией изготовления.
7. Пример условного обозначения тройника штампованного переходного исполнения 05 с условными проходами Dу = 225 мм, DУ1 = 150 мм:
ТРОЙНИК ПЕРЕХОДНЫЙ 225´150 05 ОСТ 108.104.20.
8. Пример маркировки: 05 ОСТ
108.104.20
Размеры, мм
|
Условный проход |
Наружный диаметр и толщина стенки присоединяемых труб |
Dн |
Dн1 |
Dн2 |
dр |
dр1 |
L (пред. откл. ±5) |
Н* |
h ±5 |
s |
s1 |
sк |
sк1 |
R, не более |
R1 (пред. откл. +5) |
Материал (марка, ТУ) |
Масса, кг |
|||||||
|
Dу |
DУ1 |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
||||||||||||||
|
01 |
150 |
100 |
194´16 |
133´11 |
196 |
±1,2 |
136 |
+2 |
205 |
163 |
+0,63 |
112 |
+0,54 |
450 |
138 |
35 |
30 |
18 |
13,5 |
9,1 |
60 |
25 |
Сталь 15Х1М1Ф ТУ 14-3-460 |
71,6 |
|
02 |
150 |
125 |
159´13 |
162 |
225 |
134 |
+0,63 |
|
148 |
36 |
21 |
10,8 |
70 |
30 |
94,7 |
|||||||||
|
03 |
175 |
150 |
219´18 |
194´16 |
222 |
198 |
245 |
184 |
+0,72 |
163 |
500 |
158 |
15,0 |
13,5 |
105,0 |
|||||||||
|
04 |
225 |
125 |
273´22 |
159´13 |
276 |
165 |
280 |
230 |
134 |
173 |
25 |
38 |
23 |
18,2 |
10,8 |
80 |
134,0 |
|||||||
|
05 |
225 |
150 |
194´16 |
198 |
295 |
163 |
188 |
40 |
13,5 |
35 |
||||||||||||||
|
06 |
250 |
225 |
325´26 |
273´22 |
328 |
±2,0 |
277 |
+3 |
360 |
275 |
+0,81 |
230 |
+0,72 |
650 |
220 |
40 |
50 |
29 |
21,8 |
18,2 |
105 |
50 |
262,0 |
|
* Размер для справок.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257330 от 09.09.82
4. ВЗАМЕН ОСТ 24.104.28-72; ОСТ 24.104.29-72; ОСТ 24.104.31-72
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
ОСТ 24.125.60-89 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
