ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ТРОЙНИКИ ШТАМПОВАННЫЕ
РАВНОПРОХОДНЫЕ
ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.104.18-82
Срок действия стандартов не
ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 100 тыс. ч
ОСТ 108.104.18-82
ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ ШТАМПОВАННЫЕ РАВНОПРОХОДНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.104.18-82 Взамен |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
1. Настоящий стандарт распространяется на равнопроходные штампованные тройники, с вытянутой горловиной для паропроводов тепловых электростанций с абсолютным давлением пара р = 9,81 МПа (100 кгс/см2) и температурой t = 540 °С.

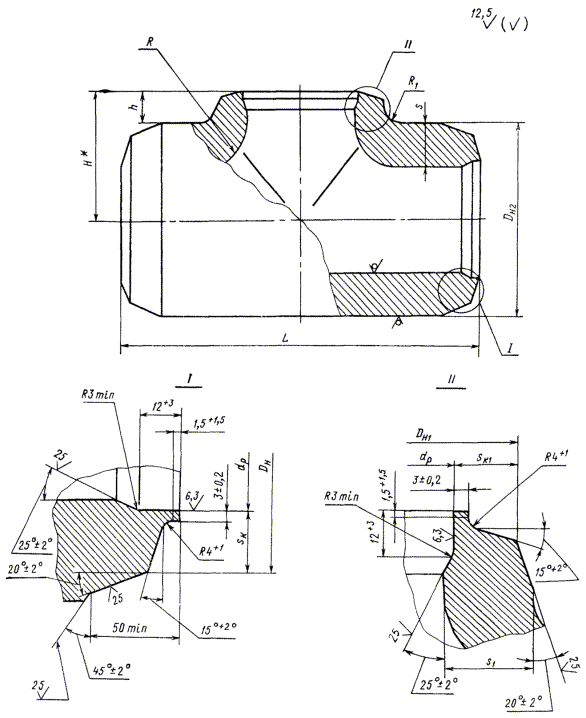

2. Конструкция, размеры и материал тройников должны соответствовать указанным на чертеже и в таблице.
3. Размеры высот Н и h, радиусов R и R1 и толщина стенки sк1 могут быть изменены по усмотрению предприятия-изготовителя при соблюдении условий прочности.
4. Предельные отклонения наружного диаметра Dн2 не должны превышать ±2 %.
5. Остальные технические требования - по ОСТ 24.125.60.
6. Размер s1 обеспечивается технологией изготовления.
7. Пример условного обозначения тройника штампованного равнопроходного исполнения 04 с условным проходом Dу = 225 мм:
ТРОЙНИК РАВНОПРОХОДНЫЙ 225 04 ОСТ 108.104.18.
8.
Пример маркировки: 04 ОСТ 108.104.18
Размеры, мм
|
Условный проход Dу |
Присоединяемые трубы |
Dн |
Dн1 |
Dн2 |
dp |
L |
Н* |
h ±5 |
s |
s1 |
sк |
sк1 |
R, не более |
R1 |
Материал (марка, ТУ) |
Масса, кг |
|||||||
|
Наружный диаметр |
Толщина стенки |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
Номин. |
Пред. откл. |
|||||||||||
|
01 |
125 |
159 |
13 |
161 |
±1,2 |
163 |
+ 2 |
185 |
134 |
+0,63 |
400 |
±5 |
123 |
30 |
32 |
19 |
10,8 |
11,2 |
60 |
25 |
+5 |
Сталь 12Х1МФ ТУ 14-3-460 |
59,2 |
|
02 |
150 |
194 |
16 |
196 |
198 |
225 |
163 |
500 |
148 |
35 |
36 |
21 |
13,5 |
13,8 |
70 |
30 |
Сталь 15Х1М1Ф ТУ 14-3-460 |
105,0 |
|||||
|
03 |
175 |
219 |
18 |
222 |
221 |
+ 3 |
245 |
184 |
+0,72 |
158 |
35 |
15,0 |
15,5 |
||||||||||
|
04 |
225 |
273 |
22 |
276 |
277 |
320 |
230 |
600 |
210 |
50 |
50 |
29 |
18,2 |
18,5 |
100 |
45 |
243,0 |
||||||
|
05 |
250 |
325 |
26 |
328 |
±2,0 |
330 |
380 |
275 |
+0,81 |
700 |
250 |
60 |
60 |
36 |
21,8 |
22,4 |
135 |
55 |
379,0 |
||||
* Размер для справок.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257317 от 09.09.82
4. ВЗАМЕН ОСТ 24.104.27-72; ОСТ 24.104.29-72
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
ОСТ 24.125.60-89 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
