ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ШТУЦЕР ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.462.20-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 100 тыс. ч

ОСТ 108.462.20-82

ОТРАСЛЕВОЙ СТАНДАРТ

ШТУЦЕР ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.462.20-82

Взамен
ОСТ 24.462.25-72

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на штуцеры для паропроводов тепловых электростанций с абсолютным давлением пара р = 9,81 МПа (100 кгс/см2) и температурой t = 540 °С.

2. Конструкция, размеры и материал штуцеров должны соответствовать указанным на черт. 1, 2 и в таблице.

3. Угол a не регламентируется.

4. Предельные отклонения размера DН2 - для исполнения 01 - в соответствии с ТУ 14-3-460, для исполнения 02 - плюс 2 мм.

5. Остальные технические требования - по ОСТ 24.125.60.

6. Радиус обточки штуцера R* уточняется технологическим процессом исходя из обеспечения угла раскрытия кромок разделки 50° ± 5°.

7. Пример условного обозначения штуцера исполнения 02 с условным проходом DУ = 100 мм:

ШТУЦЕР 100 02 ОСТ 108.462.20.

8. Пример маркировки: 02 ОСТ 108.462.20

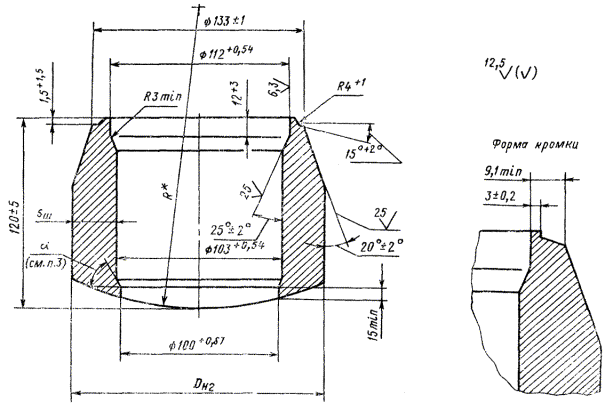

Черт. 1

Форма кромки

Остальное - см. черт. 1

Черт. 2

Размеры, мм

Черт.

Условный проход Dу

Присоединяемая труба

Dн2

R*

Sш, не менее

Материал (марка, ТУ)

Масса, кг

Наружный диаметр

Толщина стенки

2

100

133

11

133

140

12,5

Сталь 12Х1МФ

ТУ 14-3-460

5,23

1

155

190

23,0

Сталь 15Х1М1Ф

ТУ 14-3-460

10,0

* Размер для справок.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257283 от 09.09.82

4. ВЗАМЕН ОСТ 24.462.25-72

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

5

ТУ 14-3-460-75

2; 4

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
