ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ПЕРЕХОДЫ ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.318.25-82
Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые
стандарты
на детали и сборочные единицы
с расчетным ресурсом 100 тыс. ч
ОСТ 108.318.25-82
ОТРАСЛЕВОЙ СТАНДАРТ
|
ПЕРЕХОДЫ ДЛЯ ПАРОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.318.25-82 Взамен |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
1. Настоящий стандарт распространяется на обжатые переходы, изготовляемые из труб из стали марки 12Х1МФ и 15Х1М1Ф по ТУ 14-3-460, для паропроводов тепловых электростанций.
Стандарт устанавливает конструкцию и основные размеры обжатых переходов для паропроводов с абсолютным давлением пара p = 9,81 МПа (100 кгс/см2) и температурой t = 540 °С.
2. Конструкция и размеры переходов должны соответствовать указанным на черт. 1 - 3 и в таблице.
3. Предельные отклонения наружного диаметра и толщины стенки необжатого конца перехода - по ТУ 14-3-460.
4. Технические требования к разделке подготовленных под сварку кромок перехода - по ОСТ 108.940.02.
5. При длине обточки l1 превышающей 50 мм, допускается заканчивать обточку под углом 45°.
6. Рекомендуемые размеры прямых участков l2 уточняются при разработке технологического процесса.
Допускается изготовление подкатанной части без прямых участков.
7. Остальные технические требования - по ОСТ 24.125.60.
8. Исполнение, указанное в скобках, применять по согласованию с предприятием-изготовителем.
9. Расточку диаметром dp1 допускается выполнять на длину не менее длины обжатой части перехода с выходом под углом 15° max.
10. Пример условного обозначения перехода исполнения 02 с условными проходами Dy = 125 мм, Dy1 = 100 мм:
ПЕРЕХОД 125×100 02 ОСТ 108.318.25.
11. Пример маркировки: 02
ОСТ 108.318.25
* Для исполнений 01, 05 - 12 допускается угол выхода не более 27°.

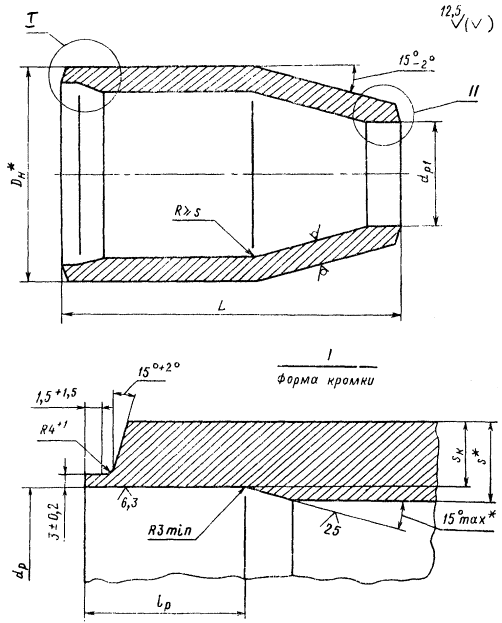

Черт. 1
Остальное - см. черт. 1

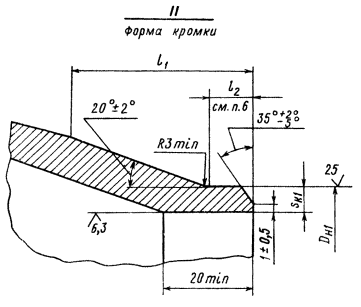

Черт. 2
Остальное - см. черт. 1

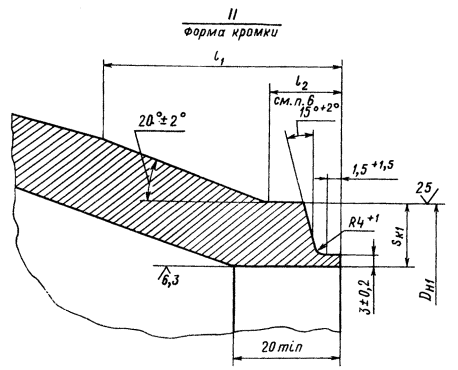

Черт. 3
Размеры, мм
|
Черт. |
Условный проход |
Наружный диаметр и толщина стенки присоединяемых труб |
DH* |
DH1 |
dp |
dp1 |
S* |
Sк |
Sк1 |
L |
lp |
l2 |
Масса, кг |
||||||||
|
Dy |
Dy1 |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||||||
|
01 |
100 |
65 |
133×11 |
76×7 |
133 |
76 |
+ 2 - 1 |
112 |
+ 0,54 |
62 |
+ 0,46 |
20 |
9,1 |
5,0 |
260 |
± 5 |
50 |
+ 5 |
15 |
15,4 |
|
|
(02) |
125 |
100 |
159×13 |
133×11 |
159 |
133 |
134 |
+ 0,63 |
112 |
+ 0,54 |
16 |
10,8 |
9,1 |
230 |
13,8 |
||||||
|
03 |
150 |
194×16 |
194 |
163 |
20 |
13,5 |
300 |
27,4 |
|||||||||||||
|
04 |
125 |
159×13 |
159 |
134 |
+ 0,63 |
20 |
10,8 |
230 |
17 |
21,0 |
|||||||||||
|
05 |
175 |
100 |
219×18 |
133×11 |
219 |
133 |
184 |
+ 0,72 |
112 |
+ 0,54 |
28 |
15,0 |
9,1 |
380 |
15 |
39,8 |
|||||
|
06 |
125 |
159×13 |
159 |
134 |
+ 0,63 |
10,8 |
340 |
17 |
35,6 |
||||||||||||
|
07 |
150 |
194×16 |
194 |
+ 3 - 1 |
163 |
28 |
13,5 |
280 |
39,3 |
||||||||||||
|
08 |
225 |
125 |
273×22 |
159×13 |
273 |
159 |
230 |
134 |
32 |
18,2 |
10,8 |
420 |
85,0 |
||||||||
|
09 |
150 |
194×16 |
194 |
163 |
13,5 |
360 |
73,0 |
||||||||||||||
|
10 |
175 |
219×18 |
219 |
184 |
+ 0,72 |
32 |
15,0 |
20 |
72,9 |
||||||||||||
|
11 |
50 |
325×26 |
325 |
275 |
+ 0,82 |
34 |
21.8 |
500 |
60 |
130,0 |
|||||||||||
|
12 |
225 |
273×22 |
273 |
+ 4 - 1 |
230 |
34 |
18,2 |
380 |
98,8 |
||||||||||||
* Размеры для справок.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257257 от 09.09.82
4. ВЗАМЕН ОСТ 24.318.20-72
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.940.02-82 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
