ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОТВОДЫ ГНУТЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.25-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 100 тыс. ч

ОСТ 108.321.25-82

ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ ГНУТЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.25-82

Взамен
ОСТ 24.321.23-72,
ОСТ 24.321.24-72

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на гнутые отводы с углами гиба 30, 45, 60 и 90°, изготовляемые из труб по ОСТ 108.320.103 из стали марки 12Х1МФ по ТУ 14-3-460, для паропроводов тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры гнутых отводов для паропроводов с абсолютным давлением пара p = 9,81 МПа (100 кгс/см2) и температурой t = 540 °С.

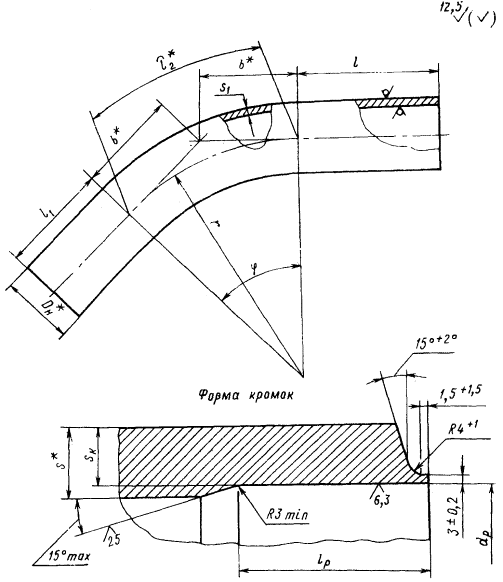

2. Конструкция и размеры гнутых отводов должны соответствовать указанным на чертеже и в таблице.

3. Крутоизогнутые отводы по настоящему стандарту применять с прямыми участками длиной: до гиба 500 ≤ l ≤ 2100 мм, после гиба l1 ≥ 1300 мм.

Допускается применение крутоизогнутых отводов с уменьшенными прямыми участками l и l1, но не менее наружного диаметра трубы.

4. Величина овальности гнутых участков отводов не должна быть более 7 %.

5. По конструкторской документации допускается изготовление крутоизогнутых отводов с углами гиба более 30°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

6. Масса крутоизогнутого отвода G (в кг) определяется как сумма масс гнутой части l2 и прямых участков l и l1. Масса прямых участков определяется по формуле

G = 0,001(l + l1)g,

где g - масса 1 м трубы по ОСТ 108.320.103, кг.

7. Остальные технические требования и маркировка - по ОСТ 24.125.60.

8. Пример условного обозначения отвода крутоизогнутого исполнения 18 с углом гиба 45° и радиусом 375 мм из трубы наружным диаметром 273 мм, с толщиной стенки 22 мм, с прямыми участками длиной l = 900 мм, l1 = 2000 мм и развернутой длиной 3195 мм:

ОТВОД КРУТОИЗОГНУТЫЙ 45° - 273×22 - 900×2000×3195 - R375 18 ОСТ 108.321.25.

9. Пример маркировки: 18 ОСТ 108.321.25

Размеры, мм

Исполнение

Условный проход Dy

DH*

dp

r

S*

S1

Sк

lp

Угол гиба φ

l2*

b*

Масса гнутой части, кг

Номин.

Пред. откл.

не менее

Номин.

Пред. откл.

01

100

133

112

+ 0,54

300

11

8,7

9,1

50

+ 5

30°

157

80

6,0

02

45°

236

124

9,0

03

60°

314

173

12,1

04

90°

471

300

18,1

05

125

159

134

+ 0,63

350

13

10,2

10,8

30°

183

94

10,0

06

45°

275

145

15,0

07

60°

366

202

19,9

08

90°

550

350

30,0

09

150

194

163

+ 0,63

500

16

12,3

13,5

50

+ 5

30°

262

134

20,4

10

45°

393

207

31,7

11

60°

524

289

40,8

12

90°

786

500

63,4

13

175

219

184

+ 0,72

375

18

14,0

15,0

30°

196

101

21,5

14

45°

295

155

32,4

15

60°

393

216

43,2

16

90°

590

375

64,8

17

225

273

230

+ 0,72

375

22

17,3

18,2

30°

196

101

32,9

18

45°

295

155

49,4

19

60°

393

216

65,9

20

90°

590

375

98,9

21

250

325

275

+ 0,81

450

26

20,7

21,8

60

30°

236

121

54,5

22

45°

354

186

81,7

23

60°

470

260

109,0

24

90°

707

450

163,0

* Размеры для справок.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257236 от 09.09.82

4. ВЗАМЕН ОСТ 24.321.23-72; ОСТ 24.321.24-72

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.320.103-78

1; 6

ТУ 14-3-460-75

1

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
