ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОТВОДЫ ГНУТЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.24-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 100 тыс. ч

ОСТ 108.321.24-82

ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ ГНУТЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.24-82

Взамен
ОСТ 24.321.22-72

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготовляемые из труб по ОСТ 108.320.103 из стали марки 12Х1МФ по ТУ 14-3-460, для паропроводов тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры гнутых отводов для паропроводов с абсолютным давлением пара p = 9,81 МПа (100 кгс/см2) и температурой t = 540 °С.

2. Конструкция и размеры гнутых отводов должны соответствовать указанным на черт. 1, 2 и в таблице.

Отводы Dy = 10 мм и Dy = 20 мм применять по ОСТ 108.321.19.

3. Величина овальности гнутых участков отводов не должна быть более 6 %.

4. По конструкторской документации допускается изготовление гнутых отводов с углами гибов более 15°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

5. Допускается изготовление гнутых отводов с отличающимися от указанных в настоящем стандарте длинами прямых участков l и l1:

не менее 100 мм - для исполнений 01 - 05;

не менее DH плюс 200 мм - для остальных исполнений.

6. Масса гнутого отвода G (в кг) определяется по формуле

G = 0,001Lpg,

где Lp - развернутая длина, мм:

Lp = l + l1 + l2;

g - масса 1 м трубы по ОСТ 108.320.103, кг.

7. Остальные технические требования и маркировка - по ОСТ 24.125.60.

8. Пример условного обозначения отвода гнутого исполнения 20 с углом гиба 90° и радиусом 750 мм из трубы наружным диаметром 194 мм, с толщиной стенки 16 мм, с прямыми участками длиной l = 800 мм, l1 = 650 мм и развернутой длиной 2628 мм:

ОТВОД ГНУТЫЙ 90° - 194×16 - 800×650×2628 - R750 20 ОСТ 108.321.24.

9. Пример маркировки: 20 ОСТ 108.321.24

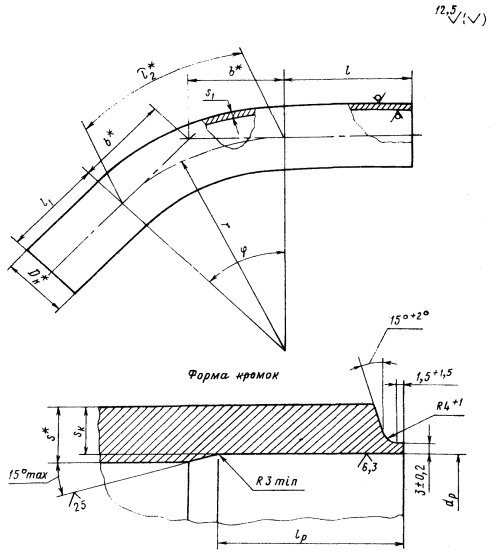

Черт. 1

Остальное - см. черт. 1

Черт. 2

Размеры, мм

Исполнение

Условный проход Dy

Черт.

DH*

dp

r

S*

S1

Sк

l

l1

lp

Угол гиба φ

l2*

b*

Номин.

Пред. откл.

не менее

не менее

Номин.

Пред. откл.

01

65

2

76

-

-

300

7

5,0

-

250

150

-

-

15°

79

40

02

30°

157

80

03

45°

236

124

04

60°

314

173

05

90°

471

300

06

100

1

133

112

+ 0,54

600

11

8,7

9,1

500

500

50

+ 5

15°

157

79

07

30°

314

161

08

45°

471

249

09

60°

628

346

10

90°

942

600

11

125

159

134

+ 0,63

650

13

10,3

10,3

15°

170

86

12

30°

340

174

13

45°

510

269

14

60°

680

375

15

90°

1020

650

16

150

194

163

750

16

12,4

13,5

15°

196

99

17

30°

393

201

18

45°

589

311

19

60°

785

433

20

90°

1178

750

21

175

219

184

+ 0,72

1000

18

14,0

15,0

15°

262

132

22

30°

523

268

23

45°

785

414

24

60°

1047

577

25

90°

1570

1000

26

225

273

230

1370

22

17,5

18,2

800

650

15°

359

180

27

30°

717

367

28

45°

1076

568

29

60°

1434

791

30

90°

2151

1370

31

250

325

275

+ 0,81

1370

26

20,7

21,8

800

800

60

15°

359

180

32

30°

717

367

33

45°

1076

568

34

60°

1434

791

35

90°

2151

1370

* Размеры для справок.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257220 от 09.09.82

4. ВЗАМЕН ОСТ 24.321.22-72

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.320.103-78

1, 6

ОСТ 108.321.19-82

2

ТУ 14-3-460-75

1

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
