ДОНЫШКИ ПРИВАРНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.504.02-82
Срок действия стандартов не
ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч
ОСТ 108.504.02-82
ОТРАСЛЕВОЙ СТАНДАРТ
|
ДОНЫШКИ ПРИВАРНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.504.02-82Взамен |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
1. Настоящий стандарт распространяется на приварные донышки для паропроводов тепловых электростанций с абсолютным давлением и температурой пара:
p = 25,01 МПа (255 кгс/см2), t = 545 °С;
p = 13,73 МПа (140 кгс/см2), t = 560 °С;
p = 13,73 МПа (140 кгс/см2), t = 545 °С;
p = 13,73 МПа (140 кгс/см2), t = 515 °С;
p = 4,02 МПа (41 кгс/см2), t = 545 °С.
2. Конструкция, размеры и материал донышек должны соответствовать указанным на черт. 1 - 6 и в таблице.
3. Донышки изготавливать штамповкой по черт. 1, 2, 5 или механической обработкой из поковок по черт. 3, 4, 6.
Допускается изготавливать донышки механической обработкой из круглого проката диаметром до 80 мм включительно, подвергаемого сплошному контролю УЗД.
4. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.
5. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.
6. Пример условного обозначения приварного донышка исполнения 08 с условным проходом Dy = 225 мм:
ДОНЫШКО ПРИВАРНОЕ 225 08 ОСТ 108.504.02.
7. Пример маркировки: 08 ОСТ
108.504.02

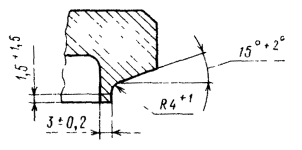

Черт. 1
Остальное - см. черт. 1

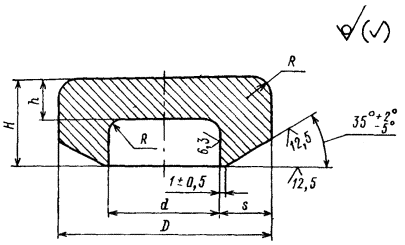

Черт. 2

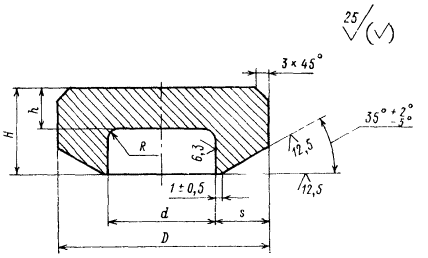

Черт. 3
Остальное - см. черт. 3

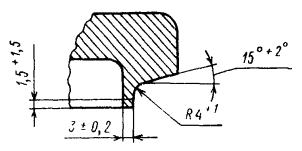

Черт. 4

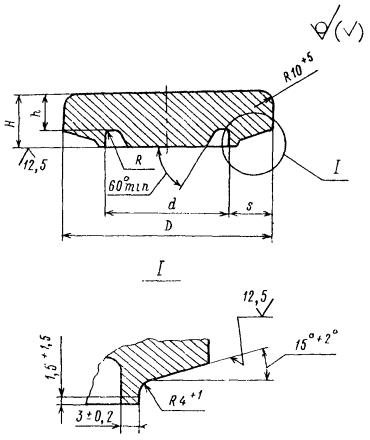

Черт. 5

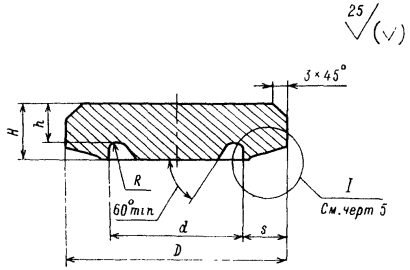

Черт. 6
Размеры, мм
|
Черт. |
Условный проход Dy |
Присоединяемые трубы |
D |
d |
Н (пред. откл. + 4) |
h + 2 |
S |
R |
Материал (марка, ГОСТ, ТУ) |
Масса, кг |
||||
|
Наружный диаметр |
Толщина стенки |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
||||||||
|
p = 25,01 МПа (255 кгс/см2), t = 545 °С |
||||||||||||||
|
01 |
32 |
57 |
12 |
58 |
+ 2 - 1 |
31 |
+ 0,62 |
25 |
12 |
11,7 |
5 |
Сталь 12Х1МФ |
0,44 |
|
|
02 |
65 |
108 |
22 |
110 |
67 |
+ 0,46 |
30 |
20 |
19,8 |
Сталь 12Х1МФ ТУ 14-1-3987 Гр. IIТ ОСТ 108.030.113 |
1,92 |
|||
|
03 |
100 |
159 |
32 |
162 |
97 |
+ 0,54 |
45 |
30 |
28,1 |
10 |
Сталь 15Х1М1Ф ТУ 14-1-1529 |
6,12 |
||
|
04 |
125 |
194 |
38 |
196 |
+ 3 - 1 |
120 |
50 |
35 |
34,4 |
10,10 |
||||
|
05 |
150 |
245 |
48 |
248 |
151 |
+ 0,63 |
60 |
40 |
42,9 |
15 |
19,80 |
|||
|
06 |
175 |
273 |
50 |
278 |
+ 4,0 - 1,0 |
174 |
65 |
45 |
48,4 |
27,10 |
||||
|
07 |
200 |
325 |
60 |
330 |
208 |
+ 0,72 |
75 |
50 |
58,5 |
20 |
44,70 |
|||
|
08 |
225 |
377 |
70 |
380 |
240 |
85 |
60 |
67,3 |
67,50 |
|||||
|
09 |
250 |
426 |
80 |
432 |
270 |
+ 0,81 |
95 |
70 |
75,6 |
97,50 |
||||
|
10 |
300 |
465 |
80 |
470 |
+ 5 - 1 |
308 |
100 |
70 |
86,0 |
25 |
130,00 |
|||
|
p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С |
||||||||||||||
|
11 |
50 |
76 |
13 |
77 |
+ 2,0 - 1,0 |
50 |
+ 0,62 |
20 |
12 |
11,7 |
5 |
Сталь 12Х1МФ |
0,63 |
|
|
12 |
100 |
133 |
20 |
135 |
94 |
+ 0,54 |
30 |
20 |
17,8 |
Сталь 15Х1М1Ф ТУ 14-1-1529 |
3,15 |
|||
|
p = 13,73 МПа (140 кгс/см2), t = 560 °С |
||||||||||||||
|
13 |
150 |
219 |
32 |
222 |
+ 2,0 - 1,0 |
156 |
+ 0,63 |
45 |
32 |
28,6 |
10 |
Сталь 15Х1М1Ф ТУ 14-1-1529 |
12,00 |
|
|
14 |
200 |
273 |
36 |
278 |
+ 4,0 - 2,0 |
203 |
+ 0,72 |
55 |
36 |
33,4 |
15 |
23,40 |
||
|
15 |
300 |
377 |
50 |
382 |
281 |
+ 0,81 |
70 |
50 |
46,4 |
59,40 |
||||
|
p = 13,73 МПа (140 кгс/см2), t = 545 °С |
||||||||||||||
|
16 |
175 |
219 |
28 |
222 |
+ 2,0 - 1,0 |
164 |
+ 0,63 |
45 |
30 |
25,0 |
10 |
Сталь 15Х1М1Ф ТУ 14-1-1529 |
12,00 |
|
|
17 |
200 |
273 |
32 |
278 |
+ 4,0 - 2,0 |
211 |
+ 0,72 |
55 |
35 |
29,6 |
15 |
23,60 |
||
|
18 |
950 |
325 |
38 |
330 |
251 |
+ 0,81 |
60 |
49 |
35,0 |
36,70 |
||||
|
p = 13,73 МПа (140 кгс/см2), t = 515 °С |
||||||||||||||
|
19 |
65 |
76 |
9 |
77 |
+ 2 - 1 |
58 |
+ 0,46 |
20 |
12 |
8,1 |
5 |
Сталь 12Х1МФ |
0,58 |
|
|
20 |
100 |
133 |
14 |
135 |
106 |
+ 0,54 |
30 |
20 |
12,0 |
Сталь 15Х1М1Ф ТУ 14-1-1529 |
3,13 |
|||
|
21 |
125 |
159 |
16 |
162 |
128 |
+ 0,63 |
14,0 |
4,56 |
||||||
|
22 |
150 |
194 |
20 |
196 |
+ 3 - 1 |
156 |
35 |
25 |
17,0 |
7,68 |
||||
|
23 |
175 |
219 |
22 |
222 |
176 |
40 |
25 |
19,0 |
10 |
11,40 |
||||
|
24 |
225 |
273 |
26 |
278 |
+ 4,0 - 2,0 |
222 |
+ 0,72 |
45 |
32 |
23,0 |
20,20 |
|||
|
25 |
250 |
325 |
32 |
330 |
263 |
+ 0,81 |
55 |
37 |
27,0 |
15 |
35,20 |
|||
|
26 |
350 |
426 |
38 |
430 |
354 |
+ 0,89 |
70 |
50 |
34,4 |
75,00 |
||||
|
p = 4,02 МПа (41 кгс/см2), t = 545 °С |
||||||||||||||
|
27 |
50 |
57 |
3,5 |
58 |
+ 2,0 - 1,0 |
50 |
+ 0,62 |
20 |
8 |
3,2 |
5 |
Сталь 12Х1МФ |
0,23 |
|
|
28 |
100 |
108 |
6 |
110 |
97 |
+ 0,54 |
25 |
12 |
5,1 |
Сталь 12Х1МФ ТУ 14-1-3987 Гр. IIТ ОСТ 108.030.113 |
1,11 |
|||
|
29 |
150 |
159 |
8 |
162 |
144 |
+ 0,63 |
|
15 |
6,4 |
Сталь 15Х1М1Ф ТУ 14-1-1529 |
3,71 |
|||
|
30 |
250 |
273 |
13 |
278 |
+ 4,0 - 2,0 |
248 |
+ 0,72 |
35 |
23 |
10,1 |
10 |
16,10 |
||
|
31 |
350 |
377 |
17 |
380 |
345 |
+ 0,89 |
45 |
31 |
13,5 |
38,80 |
||||
|
32 |
400 |
426 |
19 |
430 |
390 |
50 |
35 |
15,1 |
55,20 |
|||||
|
33 |
450 |
465 |
22 |
470 |
424 |
+ 0,97 |
55 |
38 |
16,4 |
15 |
72,70 |
|||
