ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
СОПЛА БЛОКОВ ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.839.08-82
Срок действия
стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые
стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч
ОСТ 108.839.08-82
ОТРАСЛЕВОЙ СТАНДАРТ
|
СОПЛА БЛОКОВ ДЛЯ ПАРОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.839.08-82Взамен |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
1. Настоящий стандарт распространяется на сопла блоков, устанавливаемых на паропроводах тепловых электростанций с абсолютным давлением и температурой пара:
p = 25,01 МПа (255 кгс/см2), t = 545 °С;
p = 13,73 МПа (140 кгс/см2), t = 560 °С;
p = 13,73 МПа (140 кгс/см2), t = 545 °С;
p = 13,73 МПа (140 кгс/см2), t = 515 °С;
p = 4,02 МПа (41 кгс/см2), t = 545 °С;
p = 4,31 МПа (44 кгс/см2), t = 340 °С.
2. Конструкция и размеры сопел должны соответствовать указанным на черт. 1, 2 и в таблице.
3. Материал - сталь марки 20Х12ВНМФ (ЭП428) по ТУ 14-1-643. Допускается изготовление сопел исполнений 01 - 23 из стали марки 12Х1МФ по ТУ 14-1-3987 Гр. IIT ОСТ 108.030.113, исполнений 24 из стали 20 по ТУ 14-1-3987 Гр. IIT ОСТ 108.030.113, 25 из стали марки 16ГС по ОСТ 108.030.113 с наплавкой рабочей поверхности на толщину не менее 2 мм аустенитными электродами Э-10Х25Н13Г2 по ГОСТ 10052.
4. Размер d20, шероховатость рабочей поверхности и неперпендикулярность входного торца к оси сопла окончательно должны контролироваться в блоке с соплом.
5. Сопла изготавливаются по рабочим чертежам, разрабатываемым с учетом требований настоящего стандарта.
6. Допускается проточка и наплавка в соответствии с технологическим процессом, разработанным на предприятии-изготовителе.
7. Остальные технические требования - по ОСТ 24.125.60.
8. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.
9. Пример обозначения сопла для блока исполнения 01 с условным проходом Dy = 150 мм:
СОПЛО 150 01 ОСТ 108.839.08.
10. Пример маркировки: 01
ОСТ 108.839.08

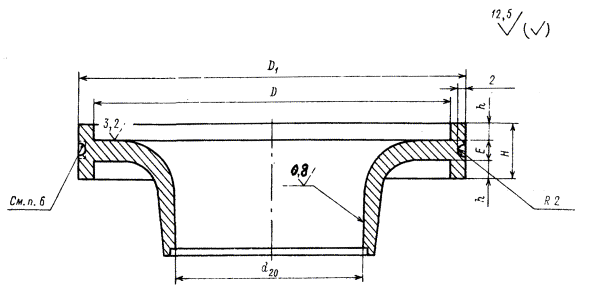

Черт. 1

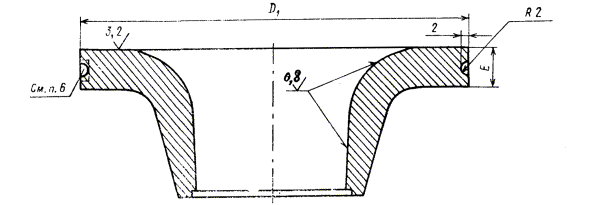

Остальное - см. черт. 1
Черт. 2
Размеры, мм
|
Черт. |
Условный проход Dy |
D |
D1 |
d20 |
Е |
h |
Н (пред. откл. + 0,18) |
Масса, кг |
|||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||
|
p = 25,01 МПа (255 кгс/см2), t = 545 °С |
|||||||||||||
|
01 |
|
150 |
- |
- |
177 |
+ 0,1 |
По расчету |
15 |
± 0,2 |
- |
- |
- |
4,0 |
|
02 |
|
175 |
201 |
16 |
5,5 |
||||||||
|
03 |
|
200 |
242 |
20 |
9,8 |
||||||||
|
04 |
225 |
276 |
22 |
14,2 |
|||||||||
|
05 |
|
250 |
308 |
25 |
19.9 |
||||||||
|
(06) |
|
300 |
348 |
30 |
31,4 |
||||||||
|
p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С |
|||||||||||||
|
07 |
50 |
66 |
+ 0,74 |
74 |
+ 0,1 |
По расчету |
5 |
± 0,2 |
5 |
± 0,2 |
15 |
0,2 |
|
|
08 |
100 |
112 |
+ 0,87 |
120 |
9 |
3 |
1,1 |
||||||
|
p = 13,73 МПа (140 кгс/см2), t = 560 °С |
|||||||||||||
|
09 |
150 |
- |
- |
186 |
+ 0,1 |
По расчету |
15 |
± 0,2 |
- |
- |
- |
4,3 |
|
|
10 |
200 |
233 |
18 |
8,2 |
|||||||||
|
11 |
300 |
315 |
25 |
21,6 |
|||||||||
|
p = 13,73 МПа (140 кгс/см2), t = 545 °С |
|||||||||||||
|
12 |
175 |
- |
- |
197 |
+ 0,1 |
По расчету |
15 |
± 0,2 |
- |
- |
- |
4,9 |
|
|
13 |
200 |
243 |
18 |
8,2 |
|||||||||
|
14 |
250 |
285 |
22 |
15,3 |
|||||||||
|
p = 13,73 МПа (140 кгс/см2), t = 515 °С |
|||||||||||||
|
15 |
65 |
73 |
+ 0,74 |
81 |
+ 0,1 |
По расчету |
5 |
± 0,2 |
5 |
± 0,2 |
15 |
0,3 |
|
|
16 |
100 |
127 |
+ 1,0 |
135 |
10 |
2,5 |
0,7 |
||||||
|
17 |
125 |
149 |
157 |
12 |
1,5 |
2,4 |
|||||||
|
18 |
150 |
- |
- |
186 |
15 |
- |
- |
- |
4,4 |
||||
|
19 |
175 |
209 |
16 |
5,8 |
|||||||||
|
20 |
225 |
259 |
20 |
11,5 |
|||||||||
|
21 |
250 |
299 |
25 |
20,3 |
|||||||||
|
22 |
350 |
394 |
30 |
40,7 |
|||||||||
|
p = 4,02 МПа (41 кгс/см2), t = 545 °С |
|||||||||||||
|
23 |
450 |
- |
- |
462 |
+ 0,1 |
По расчету |
25 |
± 0,2 |
- |
- |
- |
56,4 |
|
|
p = 4,31 МПа (44 кгс/см2), t = 340 °С |
|||||||||||||
|
24 |
450 |
- |
- |
471 |
+ 0,1 |
По расчету |
20 |
± 0,2 |
- |
- |
- |
53,0 |
|
|
25 |
600 |
632 |
30 |
95,0 |
|||||||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 82-57152 от 09.09.82
4. ВЗАМЕН ОСТ 24.839.03; ОСТ 24.839.06; НО 801-66
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.030.113-87 |
|
|
ТУ 14-1-643-73 |
|
|
ТУ 14-1-3987-85 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
