ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ПАРАМЕТРЫ:
р = 25,01 МПа (255 кгс/см2), t = 545 °С;
ПАТРУБКИ БЛОКОВ С СОПЛАМИ ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.462.14-82
Срок действия
стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые
стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч
ОСТ 108.462.14-82
ОТРАСЛЕВОЙ СТАНДАРТ
|
ПАТРУБКИ БЛОКОВ С СОПЛАМИ ДЛЯ ПАРОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.462.14-82Взамен ОСТ 24.462.19 |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
1. Настоящий стандарт распространяется на патрубки блоков с соплами, устанавливаемых на паропроводах тепловых электростанций с абсолютным давлением пара p = 25,01 МПа (255 кгс/см2) и температурой t = 545 °С.

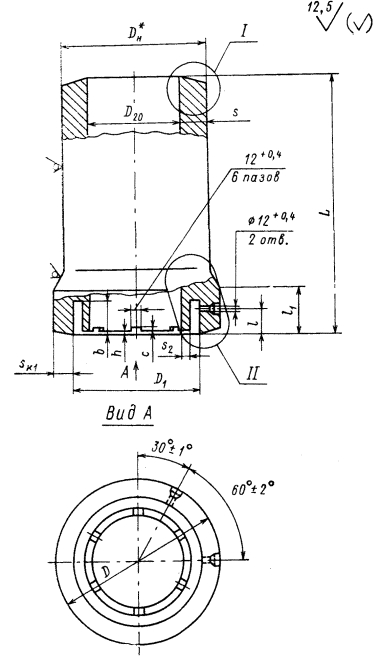

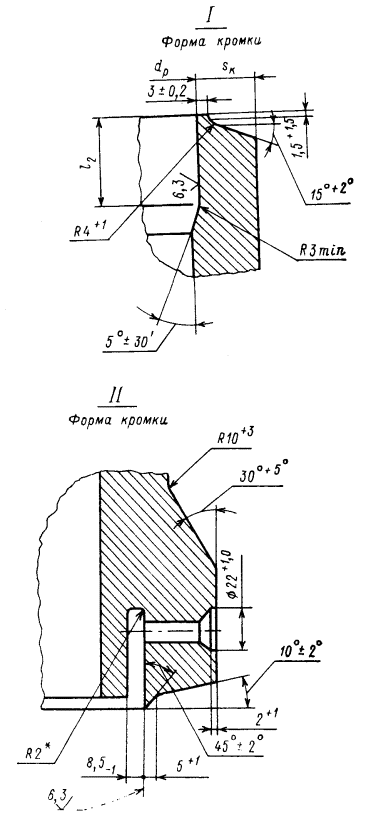

2. Конструкция и размеры патрубков должны соответствовать указанным на черт. 1 - 3 и в таблице.
3. Допускается изготовление патрубков из двух частей - трубы и поковки (см. черт. 3).
Материал трубы должен соответствовать указанному в таблице.
Материал поковки - сталь марки 15Х1М1Ф по ОСТ 108.030.113.
Наплавленный металл - по ОСТ 108.940.02.
Размеры швов устанавливаются предприятием-изготовителем в зависимости от толщины свариваемых элементов.
4. Остальные технические требования - по ОСТ 24.125.60.
5. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.
6. Пример условного обозначения патрубка исполнения 01 с условным проходом Dy = 150 мм:
ПАТРУБОК 150 01 ОСТ 108.462.14.
7. Пример маркировки: 01 ОСТ 108.462.14
* Размер для справок.
* Размер для справок.
Черт. 2

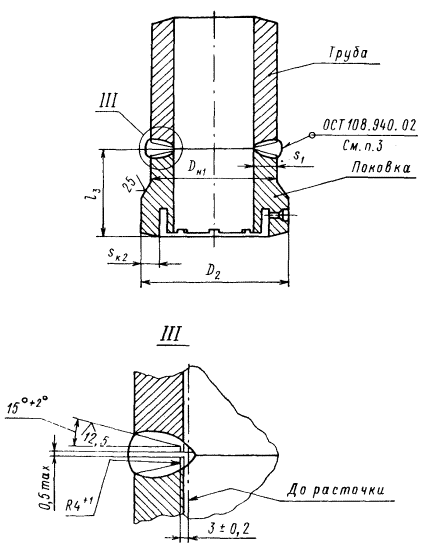

Черт. 3
Размеры, мм
|
Черт. |
Условный проход Dy |
DH* |
DH1 |
D |
D1 |
D2 |
D20 |
||||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||
|
01 |
150 |
245 |
- |
+ 1,6 |
280 |
+ 1,6 |
177 |
± 0,1 |
- |
+ 1,6 |
149 |
± 0,4 |
|
|
02 |
250 |
- |
290 |
||||||||||
|
03 |
175 |
273 |
- |
312 |
201 |
- |
173 |
± 0,5 |
|||||
|
04 |
280 |
- |
322 |
||||||||||
|
05 |
200 |
325 |
- |
372 |
242 |
- |
206 |
± 0,6 |
|||||
|
06 |
338 |
- |
385 |
||||||||||
|
07 |
225 |
377 |
- |
428 |
276 |
- |
238 |
± 0,7 |
|||||
|
08 |
388 |
- |
445 |
||||||||||
|
(09) |
250 |
426 |
|
475 |
308 |
-- |
268 |
± 0,8 |
|||||
|
(10) |
435 |
- |
492 |
||||||||||
|
(11) |
300 |
465 |
- |
532 |
348 |
- |
306 |
± 0,8 |
|||||
|
(12) |
488 |
- |
556 |
||||||||||
Продолжение табл. 1
|
Исполнение |
Черт. |
dp |
S |
S1 |
S2, не менее |
Sк |
Sк1 |
Sк2 |
b |
c |
h |
||||
|
Номин. |
Пред. откл. |
не менее |
не менее |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||
|
01 |
151 |
+ 0,63 |
42 |
48 |
5 |
42 |
50 |
55 |
48 |
+ 0,62 |
2,0 |
± 0,2 |
5,0 |
± 0,2 |
|
|
02 |
|||||||||||||||
|
03 |
174 |
46 |
51 |
5 |
46 |
54 |
59 |
2,5 |
5,5 |
||||||
|
04 |
|||||||||||||||
|
05 |
208 |
+ 0,72 |
54 |
63 |
9 |
54 |
63 |
72 |
3,5 |
7,5 |
|||||
|
06 |
|||||||||||||||
|
07 |
240 |
63 |
72 |
10 |
63 |
74 |
82 |
55 |
+ 0,74 |
4,0 |
8,5 |
||||
|
08 |
|||||||||||||||
|
(09) |
270 |
+ 0,81 |
73 |
81 |
11 |
73 |
82 |
90 |
4,5 |
10,0 |
|||||
|
(10) |
|||||||||||||||
|
(11) |
308 |
75 |
88 |
12 |
74,5 |
90 |
102 |
5,0 |
12,5 |
||||||
|
(12) |
|||||||||||||||
Продолжение табл. 1
|
Исполнение |
Черт. |
l |
l1 |
l2 (пред. откл. + 5) |
l3 |
L |
Материал (марка, ТУ) |
Масса, кг |
||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||
|
01 |
40 |
± 0,8 |
75 |
+ 3 |
85 |
- |
± 2 |
430 |
± 2,5 |
Сталь 15Х1М1Ф ТУ 14-3-460 См. п. 3 |
112 |
|
|
02 |
170 |
|||||||||||
|
03 |
80 |
95 |
- |
470 |
Сталь 15Х1М1Ф ТУ 14-3-460 См. п. 3 |
153 |
||||||
|
04 |
180 |
|||||||||||
|
05 |
85 |
100 |
- |
550 |
Сталь 15Х1М1Ф ТУ 14-3-460 См. п. 3 |
248 |
||||||
|
06 |
200 |
|||||||||||
|
07 |
45 |
90 |
115 |
- |
640 |
Сталь 15Х1М1Ф ТУ 14-3-420 См. п. 3 |
363 |
|||||
|
08 |
220 |
|||||||||||
|
(09) |
95 |
130 |
- |
720 |
Сталь 15Х1М1Ф ТУ 14-3-420 См. п. 3 |
554 |
||||||
|
(10) |
240 |
|||||||||||
|
(11) |
105 |
- |
800 |
Сталь 15Х1М1Ф ТУ 14-3-420 См. п. 3 |
680 |
|||||||
|
(12) |
250 |
|||||||||||
* Размер для справок.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257105 от 09.09.82
4. ВЗАМЕН ОСТ 24.462.19
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта, подпункта, перечисления, приложения |
|
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.030.113-87 |
|
|
ОСТ 108.940.02-82 |
|
|
ТУ 14-3-420-75 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
