ОСТ 108.321.16-82 Отводы крутоизогнутые для трубопроводов ТЭС. Конструкция и размеры

ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ p_у ≥ 4,0 МПа (p_у ≥ 40 кгс/см²)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.321.16-82

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ КРУТОИЗОГНУТЫЕ
ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.16-82

Взамен ОСТ 24.321.05 в части
p_ном = 230 кгс/см², t = 230 °С;
p_ном = 185 кгс/см², t = 215 °С;
ОСТ 24.321.06 в части
p_ном = 40 кгс/см², t = 440 °С;
p_ном = 76 кгс/см², t = 145 °С;
p_ном = 44 кгс/см², t = 340 °С.

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на крутоизогнутые отводы с углами гиба 30, 45, 60 и 90°, изготавливаемые из труб по ОСТ 108.320.102, для трубопроводов пара и горячей воды тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры крутоизогнутых отводов для трубопроводов с абсолютным давлением и температурой среды:

p = 23,54 МПа (240 кгс/см²), t = 250 °С;

p = 18,14 МПа (185 кгс/см²), t = 215 °С;

p = 3,92 МПа (40 кгс/см²), t = 440 °С;

p = 7,45 МПа (76 кгс/см²), t = 145 °С;

p = 4,31 МПа (44 кгс/см²), t = 340 °С;

p = 3,92 МПа (40 кгс/см²), t = 200 °С.

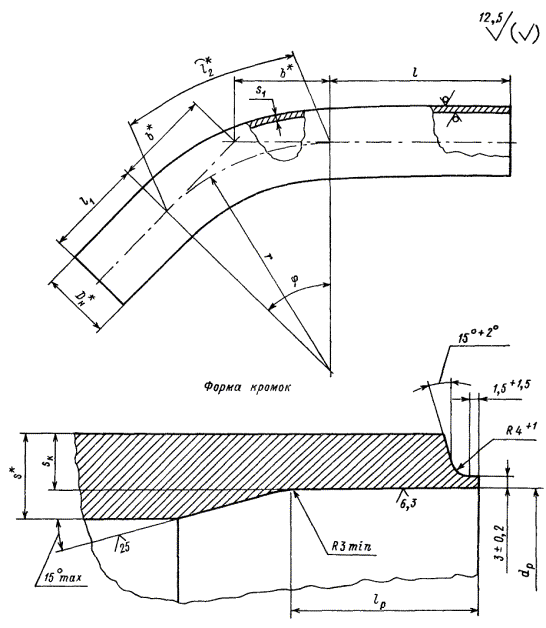

2. Конструкция, размеры и материал крутоизогнутых отводов должны соответствовать указанным на чертеже и в таблице.

3. Крутоизогнутые отводы по настоящему стандарту применять с длинами прямых участков:

до гиба 500 ≤ l ≤ 2100 мм, после гиба l₁ ≥ 1300 мм.

Допускается применение отводов с уменьшенными длинами прямых участков l и l₁, но не менее наружного диаметра трубы.

4. Величина овальности гнутых участков отводов не должна быть более 7 %.

5. Крутоизогнутые отводы на параметры среды p = 3,92 МПа (40 кгс/см²), t = 200 °С, соответствующие p_у = 3,92 МПа (40 кгс/см²) при t = 200 °С, могут быть применены для трубопроводов с температурой стенки не более 400 °С при рабочем давлении, принятом в соответствии с ГОСТ 356.

6. По конструкторской документации допускается изготовление крутоизогнутых отводов с углами гибов более 30°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

7. Масса крутоизогнутого отвода G (в кг) определяется как сумма масс гнутой части l₂ и прямых участков l и l₁.

Масса прямых участков определяется по формуле:

G = 0,001(l + l₁)g,

где g - масса 1 м трубы по ОСТ 108.320.102, кг.

8. Остальные технические требования - по ОСТ 24.125.60.

^*Размеры для справок.

Размеры, мм

Исполнение	Условный проход D_у	D_н^*	d_р		r	s^*	s₁	s_к	l_р		Угол гиба φ	l₂^*	b^*	Масса гнутой части, кг	Материал (марка, ТУ)
Исполнение	Условный проход D_у	D_н^*	Номин.	Пред. откл.	r	s^*	не менее		Номин.	Пред. откл.	Угол гиба φ	l₂^*	b^*	Масса гнутой части, кг	Материал (марка, ТУ)
p = 23,54 МПа (240 кгс/см²), t = 250 °С
01	175	219	182	+0,72	375	19	15,8	16,5	50	+5	30°	196	101	22,6	15ГС ТУ 14-3-460
02											45°	295	155	34,0
03											60°	393	216	45,3
04											90°	590	375	68,0
05	225	273	226			24	19,5	20,2			30°	196	101	35,6
06											45°	295	155	53,5
07											60°	393	216	71,3
08											90°	590	375	107,0
09	250	325	271	+0,81	450	28	21,5	23,8	60		30°	236	121	58,2
10											45°	354	186	87,3
11											60°	470	260	116,0
12											90°	707	450	174,0
p = 18,14 МПа (185 кгс/см²), t = 215 °С
13	175	219	188	+0,72	375	16	13,0	13,2	50	+5	30°	196	101	19,3	15ГС ТУ 14-3-460
14											45°	295	155	29,1
15											60°	393	216	38,8
16											90°	590	375	58,2
17	225	273	236			20	15,5	16,0			30°	196	101	30,2
18											45°	295	155	45,3
19											60°	393	216	60,4
20											90°	590	375	90,7
21	250	325	283	+0,81	450	22	17,5	18,7			30°	236	121	46,8
22											45°	354	186	70,1
23											60°	470	260	93,2
24											90°	707	450	140,0
25	300	377	327	+0,89	525	26	19,5	21,4	60		30°	274	141	73,1
26											45°	412	218	110,0
27											60°	550	303	147,0
28											90°	824	525	220,0
p = 3,92 МПа (40 кгс/см²), t = 440 °С; p = 7,45 МПа (76 кгс/см²), t = 145 °С
29	200	219	195	+0,72	375	13	9,0	9,5	50	+5	30°	196	101	16,0	Сталь 20 ТУ 14-3-460
30											45°	295	155	24,0
31											60°	393	216	32,0
32											90°	590	375	48,1
33	250	273	244			16	11,0	11,5			30°	196	101	24,5
34											45°	295	155	36,9
35											60°	393	216	49,2
36											90°	590	375	73,8
37	300	325	290	+0,81	450	19	13,0	13,5			30°	236	121	40,7
38											45°	354	186	61,1
39											60°	470	260	81,5
40											90°	707	450	122,2
p = 4,31 МПа (44 кгс/см²), t = 340 °С; p = 3,92 МПа (40 кгс/см²), t = 200 °С
41	200	219	203	+0,72	375	9	5,6	5,6	50	+5	30°	196	101	11,3	Сталь 20 ТУ 14-3-460
42											45°	295	155	17,0
43											60°	393	216	22,6
44											90°	590	375	34,0
45	250	273	254	+0,81		10	7,0	6,6			30°	196	101	15,7
46											45°	295	155	23,6
47											60°	393	216	31,5
48											90°	590	375	47,3
49	300	325	303	+0,81	450	13	8,0	7,6			30°	236	121	28,5
50											45°	354	186	42,8
51											60°	470	260	56,8
52											90°	707	450	85,4
53	350	377	354	+0,89	525		8,5	8,6			30°	274	141	38,5
54											45°	412	217	57,8
55											60°	550	303	77,2
56											90°	824	525	116,0
57	400	426	401		600	14	10,0	9,5			30°	314	161	53,1
58											45°	470	248	79,4
59											60°	628	347	106,0
60											90°	942	600	159,0
61	450	465	437	+0,97	650	16	12,0	10,5			30°	340	174	71,1
62											45°	510	269	107,0
63											60°	680	375	142,0
64											90°	1020	650	213,0

Примечание. Для крутоизогнутых отводов на параметры p = 7,45 МПа (76 кгс/см²), t = 145 °С; p = 3,92 МПа (40 кгс/см²), t = 200 °С допускается уменьшение толщин стенок на внешнем обводе s₁ на величину не более 1 мм против указанных в таблице.

9. Пример условного обозначения отвода крутоизогнутого исполнения 06 с углом гиба 45° и радиусом 375 мм из трубы наружным диаметром 273 мм, с толщиной стенки 24 мм с прямыми участками длиной l = 900 мм, l₁ = 2000 мм и развернутой длиной 3195 мм:

ОТВОД КРУТОИЗОГНУТЫЙ 45° - 273×24 - 900×2000×3195 - R375 06 ОСТ 108.321.16.

10. Пример маркировки 06 ОСТ 108.321.16

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273525 от 26.02.83

4. ВЗАМЕН ОСТ 24.321.05, ОСТ 24.321.06

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, подпункта, перечисления, приложения
ГОСТ 356-80	5
ОСТ 24.125.60-89	8
ОСТ 108.320.102-78	1; 7
ТУ 14-3-460-75	2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
