ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ ГНУТЫЕ ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.14-82

Взамен ОСТ 24.321.04 в части
pном = 40 кгс/см2, t = 440 °С;
pном = 76 кгс/см2, t = 145 °С;
pном = 44 кгс/см2, t = 340 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготавливаемые из труб по ОСТ 108.320.102 из стали марки 20 по ТУ 14-3-460 для трубопроводов пара и горячей воды тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры гнутых отводов для трубопроводов с абсолютным давлением и температурой среды:

p = 3,92 МПа (40 кгс/см2), t = 440 °С;

p = 7,45 МПа (76 кгс/см2), t = 145 °С;

p = 4,31 МПа (44 кгс/см2), t = 340 °С.

2. Конструкция и размеры гнутых отводов должны соответствовать указанным на черт. 1 - 3 и в таблице.

3. Величина овальности гнутых участков отводов не должна быть более 7 %.

4. По конструкторской документации допускается изготовление гнутых отводов с углами гибов более 15°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

5. Допускается изготовление гнутых отводов с отличающимися от указанных в настоящем стандарте длинами прямых участков l и l1:

не менее 100 мм - для исполнений 01 - 05;

не менее Dн плюс 200 мм - для остальных исполнений.

6. Масса гнутого отвода G (в кг) определяется по формуле

G = 0,001Lрg,

где Lр - развернутая длина, мм:

Lр = l + l1 + l2;

g - масса 1 м трубы по ОСТ 108.320.102, кг.

7. Остальные технические требования - по ОСТ 24.125.60.

8. Пример условного обозначения отвода гнутого исполнения 18 с углом гиба 45° и радиусом 1370 мм из трубы наружным диаметром 273 мм, с толщиной стенки 16 мм, с прямыми участками длиной l = 800 мм, l1 = 650 мм и развернутой длиной 2526 мм:

ОТВОД ГНУТЫЙ 45° - 273×16 - 800×650×2526 - R1370 18 ОСТ 108.321.14.

9. Пример маркировки: 18 ОСТ 108.321.14

* Размеры для справок.

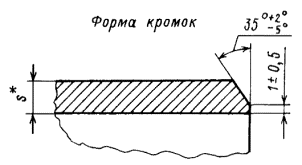

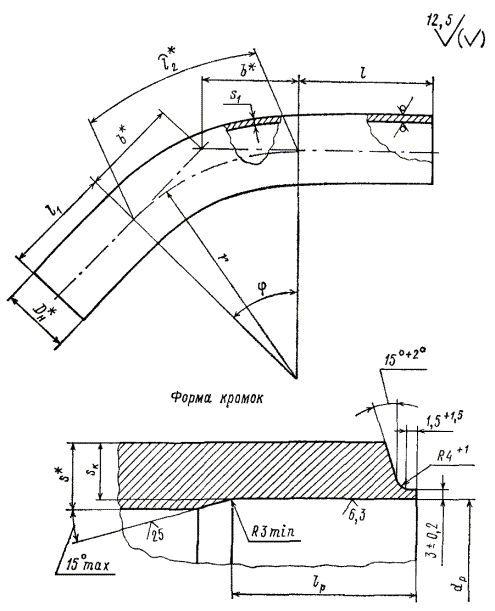

Черт. 1

Остальное - см. черт. 1

Черт. 2

Остальное - см. черт. 2

Черт. 3

Размеры, мм

Исполнение

Условный проход Dу

Черт.

Dн*

dр

r

s*

s1

sк

l

l1

lр

Угол гиба φ

l2*

b*

Номин.

Пред. откл.

не менее

не менее

Номин.

Пред. откл.

p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С

01

80

2

89

-

-

400

6

4,1

-

250

200

-

-

15°

105

53

02

30°

210

107

03

45°

314

165

04

60°

419

231

05

90°

628

400

06

150

1

159

142

+0,63

650

9

6,8

7,2

500

500

50

+5

15°

170

86

07

30°

340

174

08

45°

510

269

09

60°

680

375

10

90°

1020

650

11

200

219

195

+0,72

1000

13

9,4

9,5

500

500

15°

262

132

12

30°

523

268

13

45°

785

414

14

60°

1047

577

15

90°

1570

1000

16

250

273

244

1370

16

11,7

11,5

800

650

15°

359

180

17

30°

717

367

18

45°

1076

568

19

60°

1434

791

20

90°

2151

1370

21

300

325

290

+0,81

1370

19

13,5

13,5

800

800

15°

359

180

22

30°

717

367

23

45°

1076

568

24

60°

1434

791

25

90°

2151

1370

p = 3,92 МПа (40 кгс/см2), t = 440 °С

26

100

1

108

93

+0,54

600

8

5,4

5,4

300

200

50

+5

15°

157

79

27

30°

314

161

28

45°

471

249

29

60°

628

346

30

90°

942

600

p = 7,45 МПа (76 кгс/см2), t = 145 °С; p = 4,31 МПа (44 кгс/см2), t = 340 °С

31

100

3

108

97

+0,54

600

6

4,2

4,6

300

200

50

+5

15°

157

79

32

30°

314

161

33

45°

471

249

34

60°

628

346

35

90°

942

600

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273504 от 26.02.83

4. ВЗАМЕН ОСТ 24.321.04

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.320.102-78

1; 6

ТУ 14-3-460-75

1

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
