ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ТРОЙНИКИ ШТАМПОВАННЫЕ РАВНОПРОХОДНЫЕ
С ОБЖАТИЕМ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.15-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.104.15-82

ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ ШТАМПОВАННЫЕ РАВНОПРОХОДНЫЕ С ОБЖАТИЕМ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.15-82

Введен впервые

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на тройники равнопроходные штампованные с вытянутой горловиной и обжатыми концами для паропроводов тепловых электростанций с абсолютным давлением и температурой пара:

р = 13,73 МПа (140 кгс/см2), t = 560 °С;

р = 13,73 МПа (140 кгс/см2), t = 545 °С;

р = 13,73 МПа (140 кгс/см2), t = 515 °С;

р = 4,02 МПа (41 кгс/см2), t = 545 °С.

2. Конструкция, размеры и материал тройников должны соответствовать указанным на черт. 1 - 3 и в таблице.

3. Рекомендуемые размеры прямых участков уточняются при разработке технологического процесса.

Допускается изготовление подкатанной части без прямых участков.

4. Размеры высот H и h, радиусов R и R1 и толщины стенки Sк1 могут быть изменены по усмотрению предприятия-изготовителя при соблюдении условий прочности.

5. Предельные отклонения наружного диаметра DH2 не должны превышать ± 2 %.

6. Остальные технические требования - по ОСТ 24.125.60.

7. Исполнение, указанное в скобках, применять по согласованию с предприятием-изготовителем.

8. Размер S1 обеспечивается технологией изготовления.

9. Проточку подкатанных концов диаметром dp допускается выполнять на длину не менее длины обжатой части тройника с выходом под углом 25° ± 2°.

10. Пример условного обозначения тройника равнопроходного исполнения 02 с условным проходом Dy = 175 мм:

ТРОЙНИК РАВНОПРОХОДНЫЙ 175 02 ОСТ 108.104.15.

11. Пример маркировки: 02 ОСТ 108.104.15

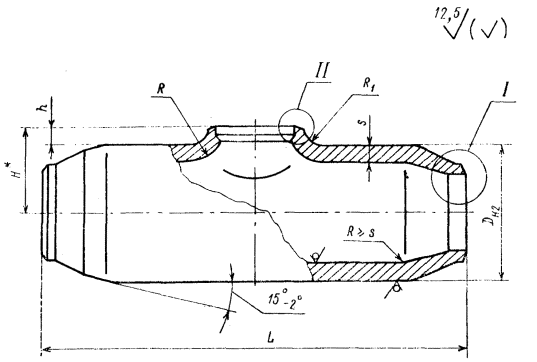

Черт. 1

Остальное - см. черт. 1

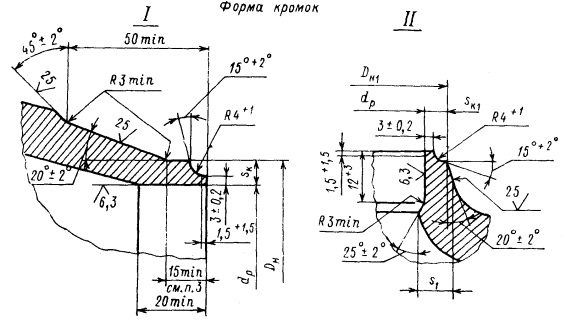

Черт. 2

Остальное - см. черт. 1

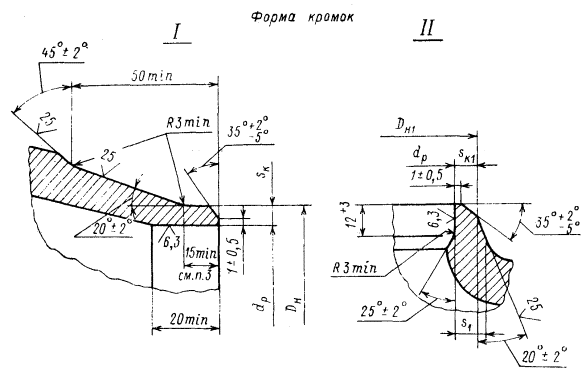

Черт. 3


Размеры, мм

Исполнение

Черт.

Условный проход Dy

Присоединяемые трубы

DH

DH1

DH2

dp

L (пред. откл. ± 5)

Н*

h + 5

S

S1

Sк

Sк1

R, не более

R1 (пред. откл. + 5)

Материал (марка, ТУ)

Масса, кг

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

p = 13,73 МПа (140 кгс/см2), t = 560 °С

01

3

150

219

32

219

+ 3

- 1

219

+ 3

320

156

+ 0,63

1000

205

45

60

36

28,0

28,5

115

45

Сталь 15Х1М1Ф ТУ 14-3-460

447,0

p = 13,73 МПа (140 кгс/см2), t = 545 °С

02**

3

175

219

28

219

+ 3

- 1

219

+ 3

340

164

+ 0,63

1000

220

50

60

36

24,0

24,5

115

45

Сталь 15Х1М1Ф ТУ 14-3-460

447,0

p = 13,73 МПа (140 кгс/см2), t = 515 °С

(03)

3

100

133

14

133

+ 2

- 1

136

+ 2

205

106

+ 0,54

550

142

40

50

17

11,5

12,0

60

25

Сталь 12Х1МФ ТУ 14-3-460

87,5

p = 4,02 МПа (41 кгс/см2), t = 545 °С

04

2

100

108

6

108

+ 2

- 1

112

+ 2

150

97

+ 0,54

550

95

20

20

12

4,6

5,0

50

25

Сталь 12Х1МФ ТУ 14-3-460

40,6

* Размеры для справок.

** Для исполнения 02 предельное отклонение размера h - ± 5.


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257079 от 09.09.82

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

6

ТУ 14-3-460-75

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
