ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 4,02 МПа (41 кгс/см2), t = 545 °С

ТРОЙНИКИ ШТАМПОВАННЫЕ ПЕРЕХОДНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.14-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.104.14-82

ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ ШТАМПОВАННЫЕ ПЕРЕХОДНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.14-82

Взамен ОСТ 24.104.13 в части
pном = 41 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на переходные штампованные тройники с вытянутой горловиной для паропроводов тепловых электростанций с абсолютным давлением и температурой пара:

р = 13,73 МПа (140 кгс/см2), t = 560 °С;

р = 13,73 МПа (140 кгс/см2), t = 545 °С;

р = 13,73 МПа (140 кгс/см2), t = 515 °С;

р = 4,02 МПа (41 кгс/см2), t = 545 °С.

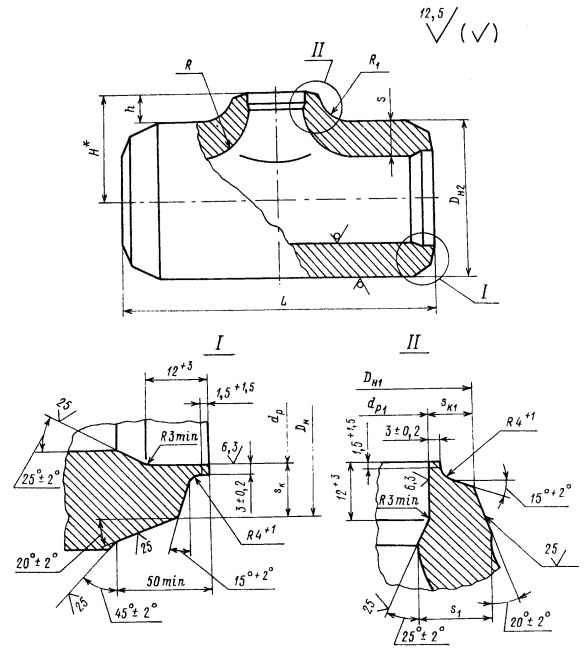

2. Конструкция, размеры и материал тройников должны соответствовать указанным на чертеже и в таблице.

3. Размеры высот H и h, радиусов R и R1 и толщины стенки Sк1 могут быть изменены по усмотрению предприятия-изготовителя при соблюдении условий прочности.

4. Предельные отклонения наружного диаметра DH2 не должны превышать ± 2 %.

5. Остальные технические требования - по ОСТ 24.125.60.

6. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.

7. Размер S1 обеспечивается технологией изготовления.

8. Пример условного обозначения тройника штампованного переходного исполнения 06 с условными проходами Dy = 250 мм, Dy1 = 175 мм:

ТРОЙНИК ПЕРЕХОДНЫЙ 250×175 06 ОСТ 108.104.14.

9. Пример маркировки: 06 ОСТ 108.104.14


Размеры, мм

Исполнение

Условный проход

Наружный диаметр и толщина стенки присоединяемых труб

DH

DH1

DH2

dp

dp1

L (пред. откл. ± 5)

Н*

h + 5

S

S1

Sк

Sк1

R, не более

R1 (пред. откл. + 5)

Материал (марка, ТУ)

Масса, кг

Dy

Dy1

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

p = 13,73 МПа (140 кгс/см2), t = 560 °С

01**

150

100

219×32

133×20

222

± 1,2

136

+ 2

245

156

+ 0,63

94

+ 0,54

500

168

45

45

27

28,0

17,3

70

20

Сталь 15Х1М1Ф ТУ 14-3-460

126,0

02**

200

100

273×36

276

± 1,2

295

203

+ 0,72

198

50

60

36

31,5

115

35

196,0

03***

200

150

219×32

219

+ 3

320

156

+ 0,63

600

205

45

28,0

45

281,0

p = 13,73 МПа (140 кгс/см2), t = 545 °С

04**

200

100

273×32

133×20

276

± 1,2

136

+ 2

295

211

+ 0,72

94

+ 0,54

500

208

60

60

36

27,3

15,8

105

35

Сталь 15Х1М1Ф ТУ 14-3-460

196,0

05***

200

175

219×28

219

+ 3

320

164

+ 0,63

600

210

50

22,6

115

45

281,0

06***

250

175

325×38

328

± 2,0

360

251

+ 0,81

650

225

45

32,3

55

355,0

07

250

200

273×32

273

211

+ 0,72

700

240

60

27,8

120

382,0

p = 13,73 МПа (140 кгс/см2), t = 515 °С

(08)

150

100

194×20

133×14

196

± 1,2

136

+ 2

205

156

+ 0,63

106

+ 0,54

450

138

35

30

18

16,5

11,5

60

25

Сталь 12Х1МФ ТУ 14-3-460

71,6

(09)

150

125

159×16

162

225

128

+ 0,63

148

36

21

13,4

70

30

Сталь 15Х1М1Ф ТУ 14-3-460

94,7

(10)

175

150

219×22

194×20

222

198

245

176

156

500

158

18,5

16,5

105,0

(11)

225

125

273×26

159x16

276

165

295

222

+ 0,72

128

173

25

38

23

22,5

13,4

80

134,0

(12)

225

150

194×20

198

156

183

35

16,5

35

(13)

250

225

325×32

273×26

328

+ 2,0

277

+ 3

360

263

+ 0,81

222

+ 0,72

650

220

40

50

29

27,0

22,5

105

50

262,0

p = 4,02 МПа (41 кгс/см2), t = 545 °С

14

250

150

273×13

159×8

276

± 1,2

162

+ 2

280

248

+ 0,72

144

+ 0,63

500

175

35

26

16

9,9

5,8

55

20

Сталь 12Х1МФ ТУ 14-3-460

95,0

15

350

250

377×17

273×13

380

± 2,0

273

+ 3

395

345

+ 0,89

248

+ 0,72

600

243

45

27

17,3

13,0

9,9

65

30

175,0

16

400

350

426×19

377×17

430

± 2,0

382

+ 4

460

390

+ 0,89

345

+ 0,89

800

315

85

40

24

14,7

13,0

85

40

Сталь 15Х1М1Ф ТУ 3-923

360,0

17

450

350

465×22

468

485

424

+ 0,97

323

80

16,3

18

450

400

426×19

430

390

80

14,7

19

600

400

630×28

426×19

632

+ 5,0

430

+ 3

670

576

+ 1,0

390

+ 0,89

930

425

90

65

39

21,5

14,7

140

65

Сталь 15Х1М1Ф ТУ 108-1267

970,0

* Размеры для справок.

** Тройники исполнения 01, 02, 04 применять после освоения их производства.

*** Для исполнения 03, 05, 06 предельное отклонение размера h - ±5.


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257063 от 09.09.82

4. ВЗАМЕН ОСТ 24.104.13

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

5

ТУ 3-923-75

2

ТУ 14-3-460-75

2

ТУ 108.1267-84

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
